テンショングリッド

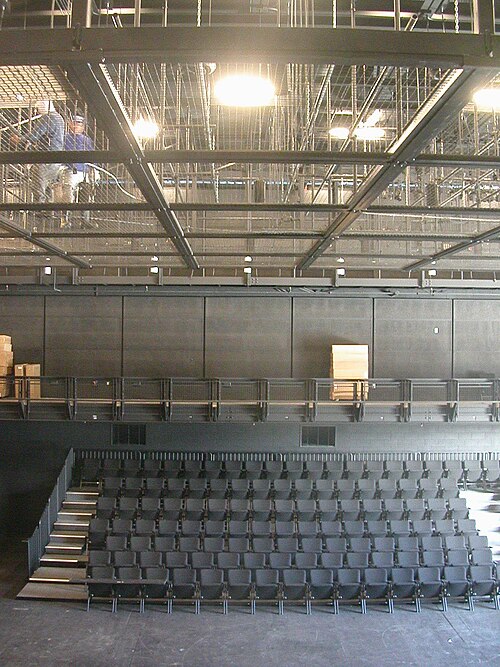

テンショングリッドは、非標準の透明なキャットウォークの一種です。テンション グリッドは、しっかりと編まれたワイヤー ロープスチールケーブルで構成されており、技術者が歩くのに十分な強度のある張り詰めた床を作り出します。

照明器具は、テンション グリッドのすぐ上のパイプ グリッドに吊るすことができます。穴をあける必要はありません。光はグリッドを透過して、ほとんど遮られることなくステージまで照らされるからです。ケーブルや電線を通すことができ、梁やその他の固体材料を通すための特別な器具を使用することもできます。

もともと無響室の床として開発されたこのスタイルのキャットウォークは、柔軟性があるため、新築や改装された劇場で人気があります。テンション グリッドを使用すると、照明が歩行面の横ではなく上に設置されるため、従来のキャットウォークのように端で作業する必要がありません。その結果、多くの人は、落下の危険性の点でテンション グリッドの方が安全だと考えています。

壁一面のワイヤーグリッドは落下することがないため、学生やボランティアが働く会場ではキャットウォークよりも優れたソリューションとなります。

米国のほとんどの都市における新築費用は、1平方フィートあたり65ドルから100ドルの範囲です。

テンション ワイヤー グリッドは定期的な検査が必要です。テンション グリッドを透過する光はグリッド自体の一部を照らしますが、一部の観客はこれを不快に感じます。グリッドのケーブルは器具からの光の一部を吸収して方向を変え、全体的な光出力の損失はごくわずかです。テンション グリッドでの作業は、表面が柔軟なため、慣れるまでに時間がかかります。この動きと床がないような錯覚が相まって、一部の人にとっては不安になることがあります。

ほとんどのテンション グリッドは、従来のキャットウォークの構造基準を満たしていませんが、1 平方フィートあたり 40 ポンドの活荷重に耐えられるテンション グリッドもあります。テンション グリッドでは、荷重定格が比較的低いため、同時に作業できる技術者の数は、標準的なキャットウォークに比べて制限される場合があります。

劇場のキャットウォーク用のテンション グリッドは、通常、直径 1/8 インチの亜鉛メッキ航空機ケーブルを 2 インチ間隔で張り詰めたグリッドに編み込んで作られており、これは約 94% の開口面積 (透明度) に相当します。ケーブルの端はスウェージ フィッティングで終端され、周囲のフレームに固定されます。テンション グリッド フレームは通常、鋼製チャンネルまたは長方形のチューブで作られています。テンション グリッド アセンブリは、多くの場合、グリッド状に配置され、支持構造上に置かれたり、上部の屋根構造から吊り下げられたテンション グリッド モジュールで構成されます。
