構造チャネル

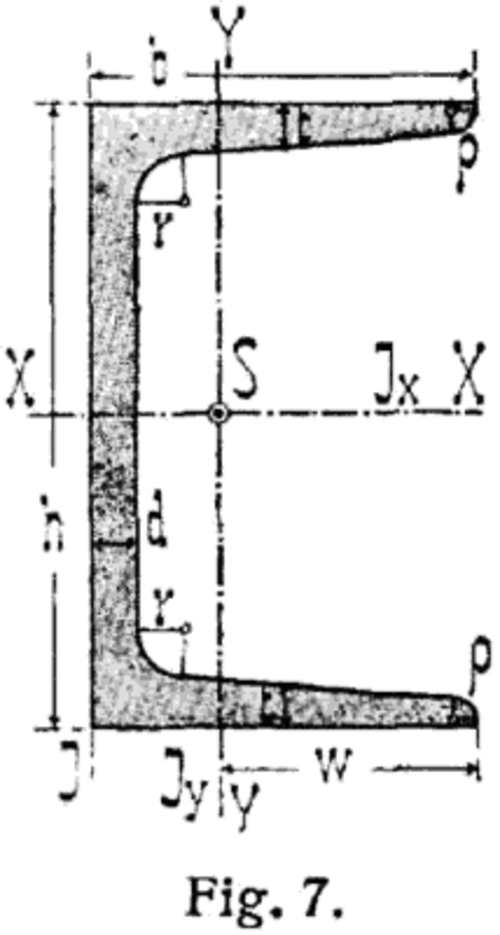

構造用チャンネル、Cチャンネルまたは平行フランジチャンネル( PFC ) は、主に建築工事や土木工事で使用される (通常は構造用鋼の)梁の一種です。その断面は、通常は垂直に向いているが常に垂直であるとは限らない幅広の「ウェブ」と、ウェブの上部と下部にある 2 つの「フランジ」で構成され、ウェブの片側だけに突き出ています。ウェブの両側にフランジがある点で、 I ビーム、H ビーム、W ビームタイプの鋼断面とは区別されます。^[1]

構造チャネルは、曲げ軸がフランジの幅の中心にないこともあって、対称ビームほど建設に使用されていません。上部に均等に荷重がかかると、ビームはウェブから離れてねじれる傾向があります。これは特定の設計では弱点や問題にならないかもしれませんが、考慮すべき要素です。^[2]

チャネルまたは C ビームは、ウェブの平らな裏面を別の平らな面に取り付けて接触面積を最大化できる場合によく使用されます。また、非標準の I ビームを形成するために、チャネルまたは C ビームを背中合わせに溶接することもあります。
