はんだごて

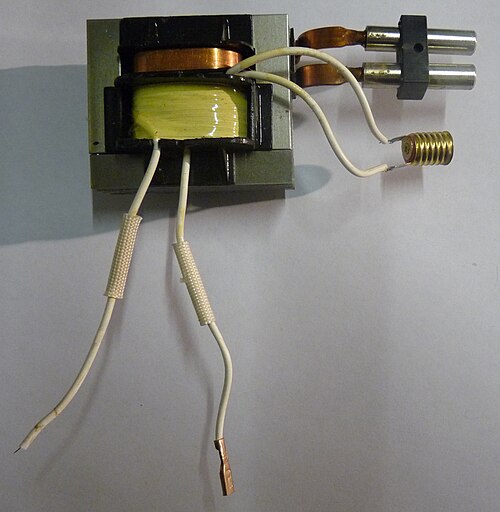

はんだごては、ほぼピストル型の電動工具で、スズベースのはんだを使用して金属をはんだ付けし、良好な電気的接触を伴う強力な機械的結合を実現します。この工具にはトリガー スタイルのスイッチが付いているため、片手で簡単に操作できます。工具本体には、トリガーが押されたときに主電源に接続される一次巻線と、抵抗が非常に低い厚い銅の単巻二次巻線を備えたトランスがあります。細い銅線のループで作られたはんだごて先が、ネジでトランスの二次巻線の端に固定され、二次回路が完成します。トランスの一次巻線に電力が供給されると、数百アンペアの電流が二次巻線を流れ、銅の先端が非常に急速に加熱されます。先端の抵抗は管状の銅巻線の残りの部分よりもはるかに高いため、先端は非常に熱くなりますが、二次巻線の残りの部分ははるかに遅い速度で温まります。追加の二次巻線は、ワークピースを照らすパイロット ランプに電力を供給するためによく使用されます。

はんだごては、はんだ付け接合部を断続的に行う必要がある場合に便利です。定熱装置は、損傷や怪我を防ぐために、電源が入っている間は安全な場所に設置する必要がありますが、実際に使用していないときは安全な場所に設置する必要があります。高速スイッチング ガンは、使用後数秒で下に置くことができるほど急速に冷却されます。

はんだごては、低出力のはんだごてよりも高い熱が必要な場合に使用されます。重い電気接続、ステンドグラスの組み立て、軽い板金作業に使用できます。一般的なはんだごての定格電力は 100 ～ 240 ワットです。はんだごてには、2 段階のトリガーが付いていて、2 つの熱設定が可能です。プラスチックの切断や成形用に設計されたチップも用意されています。一般家庭向けのはんだごてには、さまざまなチップのキットが付属している場合があります。

はんだごて先の温度は、はんだが溶けるまでボタンを押し続け、その後ボタンを離すことで手動で調節します。はんだが固まり始めると、ボタンをもう一度押します。熟練した作業者は、必要に応じて温度を調節するスキルを身に付けます。はんだごて先の温度は自動的に調節されないため、プリント基板の接合部にはんだごてを使用すると、接合部に過度の熱が供給され、基板が損傷する可能性があります。

銅の先端ははんだの中で徐々に溶けていき、最終的には交換が必要になります。はんだごてはボタンを離すと電磁スパイクを発生させますが、これは電磁波に敏感なデバイスでは問題となる可能性があります。高効率LED をはんだ付けすると、LED が点滅してスパイクが確認できます。先端によって生成される強力な磁場は、小さな鉄金属片 (ネジなど) を引き寄せて保持することがあります。

ピストルグリップの電気加熱式はんだ付け工具は、1920年代から使用されていました。1941年にCarl E. Wellerは、この記事で説明したように、 ^[2]急速に加熱および冷却する変圧器ベースのはんだ付け工具を発明し、後に米国特許2,405,866 ^[1]を取得しました。Wellerは1946年に発明品を商業的に製造および販売する会社を設立しました。Weller社は1970年に買収され、Cooper Industriesグループに合併されましたが、^[3] Wellerブランドははんだ付け機器に保持されました。
