スマートバッテリー

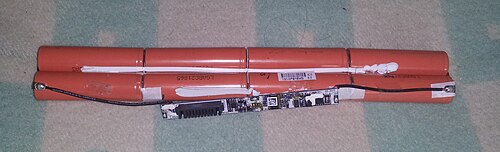

スマートバッテリーまたはスマートバッテリーパックは、バッテリー管理システム（BMS）を内蔵した充電式バッテリーパックで、通常はラップトップなどのポータブルコンピューターで使用するために設計されています。^{[1] [2]}通常のプラス端子とマイナス端子に加えて、スマートバッテリーにはBMSに接続するための2つ以上の端子があり、通常、マイナス端子はBMSの「グランド」としても使用されます。BMSインターフェースの例には、SMBus、PMBus、EIA-232、EIA-485、^[3] 、およびLocal Interconnect Networkがあります。

スマートバッテリーは、内部的には電圧と電流を測定し、充電レベルとSoH（健康状態）パラメータを推測してセルの状態を示します。外部的には、スマートバッテリーはバスインターフェースを介してスマートバッテリーチャージャーや「スマートエネルギーユーザー」と通信できます。スマートバッテリーは、充電の停止を要求したり、充電を要求したり、スマートエネルギーユーザーにこのバッテリーからの電力の使用を停止するよう要求したりできます。スマートバッテリーには、スマートバッテリーシステム、^[3] MIPI BIF、および多くのアドホック仕様などの標準仕様があります。

スマートバッテリー充電器は主にスイッチモード電源（高周波充電器とも呼ばれる）であり、充電プロセスを制御および監視するためにスマートバッテリーパックのバッテリー管理システム（BMS）と通信する機能を備えています。 ^[4]この通信は、自動車のCANバスやコンピューターのシステム管理バス（SMBus）などの標準バスによって行われます。充電プロセスは充電器ではなくBMSによって制御されるため、システムのセキュリティが向上します。すべての充電器にこのタイプの通信機能があるわけではありませんが、これはリチウム電池でよく使用されます。

通常のプラス (正) とマイナス (負) の端子の他に、スマート バッテリー チャージャーには、スマート バッテリー パックの BMS に接続するための複数の端子があります。この接続を定義するために、データ バスと充電器とバッテリー間の通信プロトコルを含むスマート バッテリー システム標準が一般的に使用されています。その他のアドホック仕様も使用されています。

スマートバッテリーコントローラ集積回路が利用可能である。リニアテクノロジー社が製造するLTC4100 ^[5]やLTC4101 ^[6]などはスマートバッテリーシステム対応製品である。

Microchip Technologyは、 PIC16C73をベースにしたスマートバッテリーチャージャーのアプリケーションノートを提供しています。^[7]このアプリケーションにはPIC16C73のソースコードが利用可能です。
