APC スマートUPS

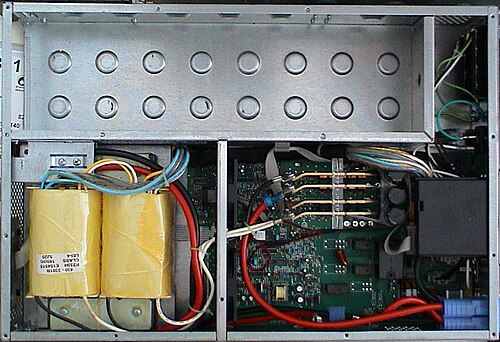

Smart -UPSは、 American Power Conversion（APC）が製造するエンタープライズレベルの無停電電源装置（UPS）シリーズです。 ^[1] ほとんどのユニットにはSmartSlot（SCおよびSMCシリーズを除く）があり、ネットワーク接続から温度や湿度の監視までさまざまな機能を提供するオプションのインターフェースカードを受け入れます。^[2] RTおよびSRTシリーズを除き、Smart-UPSユニットはラインインタラクティブUPSシステムであり、グリッド電源が利用できない場合にのみインバーターを稼働させます。

モデル

Smart-UPS のラインナップにはいくつかの異なるバリエーションがあります。

管理ソフトウェア

すべての Smart-UPS ユニットは、さまざまなオペレーティングシステムで利用可能なAPC 独自のPowerChuteソフトウェアで動作します。
PowerChute の無料の代替品は、フリーソフトウェアプロジェクトのAPC UPS Daemon (Apcupsd)です。これは、Linux、Mac OS X、UNIX、および Microsoft Windows オペレーティングシステムをサポートし、スタンドアロンモードまたはクライアントサーバーモードで実行できます。
レガシーSmart-UPS（SMX、SMT、SURTDシリーズ以外^[4] ）は、Linux上でサードパーティ製アプリケーションであるNetwork UPS Tools（NUT）でも動作します。 ^[5] このソフトウェアは、バッテリーが消耗する前に、接続されているコンピューターを安全かつ自動的にシャットダウンするように設計されています。

データインターフェース

UPS の管理、監視、接続機器の自動シャットダウンを実現するため、すべての Smart-UPS モデルには少なくとも 1 つのシリアルデータインターフェイス ( RS-232またはUSB ) が搭載されています。また、ほとんどのモデルには少なくとも 1 つのSmartSlot拡張ポートも搭載されており、大型の (多くの場合は旧式の) Smart-UPS モデルでは 2 つの SmartSlot がサポートされています。1 台の Smart-UPS ユニットでより多くの SmartSlot を利用するには、AP9600 や AP9604 モデルなどの拡張モジュールを使用します。^[6]^[7] AP9604S Silcon Triple Chassis Protocol Converter は AP9604 の拡張版で、APC Silcon UPS シリーズに SmartSlot 機能を追加します。^[8]

アドオンカードを SmartSlot にインストールすると、UPS にデフォルトのシリアルデータインターフェイスを超える追加機能が提供されます。

AP9605などの初期のSmartSlotカードは、SNMP機能とTelnetアクセスを提供します。^[9] AP9606以降のカードには、UPSの設定と管理に使用できるWebインターフェイスと、電子メールベースのアラートが追加されています。 AP9617以降のカードには、10/100イーサネット接続、セキュアHTTP、セキュアシェル（SSH）、RADIUS、SNMPバージョン3、PCNS、およびsyslog機能が追加されています。^[10] AP9612、AP9618、AP9619、およびAP9631モデルは、APC温度/湿度プローブと一緒に使用すると環境モニタリングを提供します。^[11]^[12]^[13] AP9618モデルは、 10/100イーサネット接続がダウンした場合に備えて、モデム接続を介した帯域外管理も提供します。

SmartSlot カードは、UPS がオフになってもバッテリーから電力が供給され続けるため、停電時でもリモートで UPS をコールドスタートできます (ネットワークインフラストラクチャがまだ電源オンで機能していることが前提)。また、UPS が手動でオフになった後、またはバッテリー残量が少ないためにオフになった後も、カードはしばらく動作し続けます。^{[引用が必要]}

2009 年リリースの SMT モデル (および後の SMX および SURTD モデル) 以降、古い RS-232 データインターフェイス ( DB-9 コネクタ付きのシリアルポート) は、保護されたコンピュータのシリアルポートに接続する 10 ピンRJ50ソケットと RJ50-DB-9 ケーブル (標準 USB インターフェイス^[14]と共に) に置き換えられました。また、SmartSlot インターフェイスは、下位互換性のない方法で電気的に変更され、機械的に適切にキー設定されています。APC が述べているように、「新しい接続配置は新しいシグナリングシステムを示しています。」^{[要出典]。} これらの新しいシリアルインターフェイスと SmartSlot インターフェイスは、新しいMicrolinkシグナリングプロトコルを使用しますが、これは以前の APC プロトコルUPSLINKとは異なり、2015 年 4 月現在^[update]、公開されていません。ただし、新しい AP9620 インターフェイスカードを使用すると、ユーザーは以前のシグナリングプロトコルのサポートを新しい SMT および SMX モデルに追加できます。このカードを追加すると、現在のモデルは、古い Smart-UPS シリーズ用に構築された古いソフトウェアと下位互換性を持つようになります。

2013年8月現在、特定のSMTおよびSURTDモデル向けの新しいファームウェア^[update]の形で追加オプションが利用可能になり、独自のMicrolinkプロトコルに公開文書化されたModbusシグナリング機能が追加され、サードパーティの開発者が新しいSmart-UPSシリーズでUPSシグナリングと制御をサポートできるようになりました。^[15]^[16]

SmartSlotカードモデル

2009年後半、SMTおよびSMX製品ラインのリリースに伴い、SmartSlotはAPC Microlinkプロトコルを利用した新しい通信プラットフォームに移行しました。新しいSmartSlotの電気的および機械的（スロットキーイング）特性により、古いSmartSlotカードは現在のSmart-UPSモデルと互換性がありません。^[17] たとえば、現在の（2015年4月現在^[update]）Smart-UPSモデルSMT1500は、AP9613、AP9620、AP9630、およびAP9631 SmartSlotカードとのみ互換性があります。^[18]

この新しいカード/スロット設計は「ネットワーク管理カード2」またはNMC2と呼ばれています。ただし、ほとんどのNMC2カード（AP9613、AP9630、AP9631を含む）は、古いSmart-UPSモデルと下位互換性があります。^[19]

2019年、APCはNMC2カードの後継となるネットワークマネジメントカード3、またはNMC3（AP9640/AP9641）をリリースしました。NMC3は、セキュリティの強化（オンボードのセキュリティチップ）、通信の高速化（1000BASE/T）、データとイベントログ用のスペースの増加などを提供します。^[20]

AP9630 SmartSlot ネットワーク管理カード 2 (NMC2): PCBの上部、PCB の下部、およびイーサネットおよびシリアルコンソールポートを含むカードの前面パネル (上から下へ)
