シェイク（木材）

シェイクとは木材の割れのことです。伐採された木材に発生すると、一般的に強度の低下を引き起こします。丸太にシェイクが見られると、丸太を製材にする際に大量の廃棄物が発生します。最盛期を過ぎて伐採された木によく見られるハートシェイクを除けば、丸太のシェイクは、そこから得られるシェイクフリーの木材の強度には影響しません。^[1]

これらは、乾燥されていないオーク材で建てられたオーク材フレームの建物でよく見られます。そのため、乾燥中に割れてしまいます。オーク材の梁は非常に強いため、適切に設計された建物では心配する必要はありません。むしろ、このスタイルの魅力の一部と考えられています。

シェイクのほとんどのケースでは、根系を通して樹幹に侵入した嫌気性細菌の作用により木材が弱くなることが根本的な原因です。研究者はシェイクの表面から嫌気性細菌と通性嫌気性細菌、特に嫌気性菌「クロストリディウ」を分離しました。^[2]

研究によると、細胞間の中間層の細菌分解によって弱くなった木材に生じる自然なストレスによって、揺れが生じると考えられています。^[3]

ハートシェイクとは、木の中心付近にある心材の割れのことです。乾燥が不十分であったり、成熟期を過ぎて伐採された木を使用したりすることで発生します。

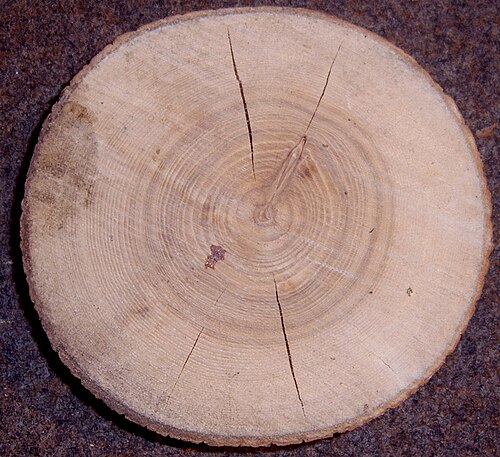

丸太の端から中心に向かって、通常は髄条の線に沿って広がる割れ目。これにより、髄条に直角に伸びる方向のほうが、髄条に沿う方向よりも木材の収縮が大きくなり、この木材で作られたものは何でも反り返る。原因は多くの場合、急速な乾燥または不均一な乾燥で、丸太の外側が中心部よりも速く収縮する。木の成長中に霜が降りるのと同様に、風雨にさらされると星型振動が発生することがある。

凍害は、雨などによる水分が浸透した外側から始まり、凍結して内部の木材に損傷を引き起こします。

カップまたはリング状の揺れは、年輪の線に沿って発生します。年輪の分離は、通常、木の成長中に、成長の阻害、または強風による曲がりやねじれによって発生します。

サンダー シェイクはアップセットとも呼ばれ、木目に横切る木材の自然な欠陥で、板を削るまでは検出が困難です。これは、伐採中に雷や震動などの衝撃が木材に加わることで発生します。この欠陥により、木材は著しく弱くなります。障害物を越えて伐採した場合や、強風や成長ストレスなどにより成長中の木の内部が破損した場合など、さまざまな原因が考えられます。

• 乾燥腐朽
• 節（木材）
• さまよう心
• 木材の乾燥
