サービス指向モデリング

サービス指向モデリングは、アプリケーション アーキテクチャ、サービス指向アーキテクチャ、マイクロサービス、クラウド コンピューティングなど、さまざまなアーキテクチャ スタイルとパラダイム内でサービス指向のビジネス システムを設計および指定することを目的として、ビジネス システムとソフトウェア システムをモデリングする分野です。

サービス指向モデリング方法には通常、「問題ドメイン組織」(ビジネス) と「ソリューション ドメイン組織」(情報技術部門) の両方で使用できるモデリング言語が含まれており、これらの独自の視点が通常、サービス開発ライフサイクル戦略と、その戦略を使用して実装されるプロジェクトに 影響を与えます。

サービス指向モデリングは、通常、組織内のすべてのソフトウェア エンティティの分析、設計、およびアーキテクチャの包括的なビューを提供するモデルの作成を目指します。このモデルは、さまざまなレベルのビジネスおよび技術の理解を持つ個人によって理解できます。サービス指向モデリングでは、通常、ソフトウェア エンティティを「資産」(サービス指向資産) として見ることを推奨し、これらの資産をまとめて「サービス」と呼びます。サービス設計の重要な懸念事項は、ビジネス (ドメイン) レベルと技術 (インターフェイス コントラクト) レベルの両方で適切なサービスの粒度を見つけることです。

SDDM、SOMA、SOMF など、サービスの設計とモデリングに特化したいくつかのアプローチが提案されています。

サービス指向設計開発方法論 (SDDM) は、M. Papazoglou と WJ van den Heuvel によって作成され、まとめられた融合方法です。^[1]この論文では、SOA 設計者とサービス開発者が、健全な設計開発方法論に頼らずに複雑なサービス指向開発プロジェクトを監督することは期待できないと主張しています。サービス指向設計で使用される方法とテクニックの概要を示し、サービス プロデューサーとリクエスターの両方の観点からサービス開発方法論にアプローチし、これらの役割で使用できる SDDM 要素の範囲を確認します。

SDDMの更新版は後にM. Papazoglou著『Web Services and SOA: Principles and Technology』に掲載されました。^[2]

IBM は2004 年に SOA 関連の手法としてサービス指向モデリングおよびアーキテクチャ (SOMA) を発表し、その後その一部を公開しました。^[3] SOMA は、SOA の設計と作成に必要なサービス モデリングのより一般的な領域を指します。SOMA はより広い範囲をカバーし、サービス、それらのサービスを実現するコンポーネント (別名「サービス コンポーネント」)、およびサービスを構成するために使用できるフローの識別、仕様、実現を通じて、サービス指向分析および設計 (SOAD) を実装します。

SOMA には、従来のオブジェクト指向およびコンポーネント ベースの分析および設計手法を拡張して、SOA に関連し、SOA をサポートする懸念事項を組み込んだ分析および設計手法が含まれています。SOMA は、SOA の 3 つの主要要素、つまりサービス、それらのサービスを実現するコンポーネント (サービス コンポーネントとも呼ばれます)、およびサービスを構成するために使用できるフローの識別、仕様、および実現という 3 つの主要フェーズで構成されます。

SOMA は、サービス (情報サービスを含む)、コンポーネント、フロー (プロセス/構成) の識別、仕様、実現、実装のためのエンドツーエンドの SOA メソッドです。SOMA は、ドメイン分析、機能領域のグループ化、可変性指向分析 (VOA) プロセス モデリング、コンポーネント ベースの開発、オブジェクト指向分析と設計、ユース ケース モデリングなどの分野の現在の技術に基づいています。SOMA は、サービスの粒度を決定するのに役立つ、目標サービス モデリング、サービス モデルの作成、サービス リトマス テストなどの新しい技術を導入しています。

SOMA は、ドメイン分解、目標サービスモデリング、既存資産分析などの補完的な技術を通じて、サービス、コンポーネント境界、フロー、構成、および情報を識別します。SOMA のサービスライフサイクルは、識別、仕様、実現、実装、展開、および管理のフェーズで構成され、各フェーズで SOA の基本的な構成要素が識別され、改良および実装されます。SOA の基本的な構成要素は、サービス、コンポーネント、フロー、およびそれらに関連する情報、ポリシー、および契約で構成されます。^[4]

サービス指向モデリング フレームワーク (SOMF) は、企業の問題に対する戦術的かつ戦略的なソリューションを提供するための規律と普遍的な言語を採用したソフトウェア開発用の全体的かつ擬人的なモデリング言語として、著者の Michael Bell によって考案されました。 ^[5]「全体的言語」という用語は、ローカル分散型またはフェデレーション型のあらゆるアプリケーション、ビジネス、テクノロジ環境の設計に使用できるモデリング言語に関連しています。この普遍性には、SOA ランドスケープ、クラウド コンピューティング、ビッグ データ環境など、アプリケーション レベルおよびエンタープライズ レベルのソリューションの設計が含まれる場合があります。一方、「擬人化」という用語は、SOMF 言語を実装の直感性と使いやすさに結び付けています。

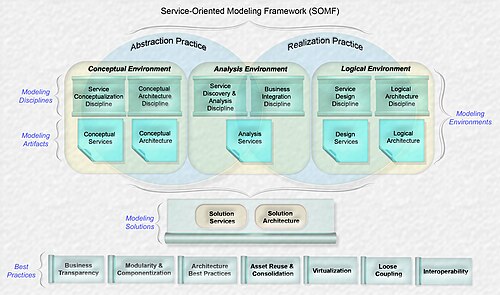

SOMF は、サービス指向開発ライフサイクル方法論であり、分野固有のモデリング プロセスです。プロジェクト中のサービス指向ライフサイクル開発とモデリングの成功に貢献する、数多くのモデリング プラクティスと関連分野を提供します。下の図は、サービス開発スキームの「実行すべきこと」の側面を特定する主要な要素を示しています。これらは、実践者が効果的なプロジェクト計画を作成し、小規模または大規模なビジネスや技術ベンチャーなど、サービス指向イニシアチブのマイルストーンを特定できるようにするモデリングの柱です。

さらに、以下のビデオ クリップでは、サービス指向モデリング プロセスを推進する 3 つの SOMF ビルディング ブロック、セグメントが示されています。

1. プラクティスとモデリング環境。これらは、概念環境、分析環境、論理環境という 3 つのサービス指向モデリング環境に実装される、重複する 2 つの抽象化プラクティスと実現プラクティスです。
2. モデリング分野。各サービス指向モデリング環境は、概念アーキテクチャ分野、サービス検出と分析分野、および論理アーキテクチャ分野という関連する分野によって駆動されます。
3. アーティファクト。この SOMF セグメントは、各モデリング環境に必要な主なアーティファクトを識別します。

• Ali Arsanjani 他 (2008)。「SOMA: サービス指向ソリューションを開発するための方法」IBM システム ジャーナル 2008 年 10 月
• Michael Bell (2008)。サービス指向モデリング: サービス分析、設計、アーキテクチャ。Wiley。
• Birol Berkem (2008)。「ビジネス モチベーション モデル (BMM) からサービス指向アーキテクチャ (SOA) へ」『Journal of Object Technology』第 7 巻、第 8 号
• M. Brian Blake (2007)。「Decomposing Composition: Service-Oriented Software Engineers ^{[ permanent dead link ‍ ]}」。IEEE Software 誌、2007 年 11 月/12 月号、68 ～ 77 ページ。
• Michael P. Papazoglou、「Web サービス - 原理とテクノロジー」、Prentice Hall 2008、ISBN 978-0-321-15555-9
• Dick A. Quartel、Maarten W. Steen、Stanislav Pokraev、Marten J. Sinderen、「COSMO: サービスモデリングと改良のための概念フレームワーク」、Information Systems Frontiers、v.9 n.2-3、p. 225–244、2007 年 7 月
• Luba Cherbakov 他 (2006)。「IBM 社内での SOA の実践、パート 1: SOA のケース スタディ」。IBM developerWorks

ウィキメディア・コモンズには、サービス指向モデリングに関連するメディアがあります。

• サービス指向分析と設計の要素、IBM developerWorks Web サービス ゾーン、2004 年 6 月
• 「サービス指向の設計および開発方法論」（IJWET 論文）。Inderscience Enterprises Ltd.
• 「サービス指向モデリングとアーキテクチャ: SOA のサービスを識別、指定、実現する方法」(Softcopy) IBM Corporation。
• 「SOMF 2.1 サービス指向概念化モデル仕様」(PDF) 。Methodology Corporation。2012年 4 月 17 日にオリジナル(ソフトコピー)からアーカイブ。2011年 2 月 8 日に取得。
• 「SOMF の例と言語表記法」(ソフトコピー)。Methodology Corporation。
