のこぎりセット

鋸セットは、鋸刃を調整するためのツールまたはツールキットの一部です。鋸刃から鋸歯を曲げる距離、つまりセットを調整します。セットの大きさによって切断幅が決まり、鋸刃が木材に引っかかるのを防ぎます。

鋸の歯が本体から形成されるとき、歯は一直線上にあり、そのすぐ後ろの刃と同じ厚さです。この構成の鋸は、「なし」または「0」セットであると説明されます。

刃の本体が固まるのを防ぎ、切断動作を強化するために、刃の歯を刃から外向きにセット（角度を付けて）することができます。歯のセットには、片側セット、交互セット、またはパターン セットのいくつかのパターンがあります。西洋とアジアのほとんどの手鋸は、交互セットを使用しており、歯は前の歯と反対方向にセットされています。ベニヤ鋸やフラッシュカット鋸などの特殊なツールは、片側のみにセットされる場合があります。一部の弓鋸と機械鋸の刃には、特別に設計された鋸セットを必要とするパターン セットがあります。

鋸のセット、切り口、メンテナンスの詳細については、 「Saw」および「Sawfiler」を参照してください。

鋸セットを使用すると、歯のセッティングのプロセスがより簡単かつ一貫性のあるものになります。

のこぎりセットには、即席のものから複雑な特別に設計された機構のものまで、さまざまな形態があります。1810年から1925年にかけて、約900種類ののこぎりセットが特許を取得しており、より高性能なのこぎりセットの需要が高まったことは明らかです。^[1]のこぎりセットは、その動作原理によって分類できます。

ハンマータイプの鋸セットの必須コンポーネントは、金床と打撃工具です。これらの工具は、一般的な鍛冶屋の道具から、特別に設計され販売されている鋸セットまで多岐にわたります。このプロセスでは、適切な表面を持つ任意の金床と適切なサイズの打撃工具を使用できます。鋸の歯を金床の端に斜めに置き、歯をセットする方向に叩きます。歯を金床に打ち付けることは、メンテナンスや新しいセットのために歯から歯の摩耗を取り除くためにも使用されます。

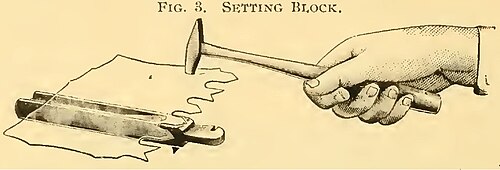

別の形式では、斜めの縁が付いた金床またはセッティング ブロックのいずれかを使用し、鋸刃を金床の平らな部分に置き、鋸歯を斜めの縁に保持して、希望の角度に曲がるまで叩きます。その使用法は次のように説明されています。

「…図[A]のブロックを適当な平らな場所に置き、鋸の歯を、先端が斜面から1/4インチ突き出るように持ちます。軽いハンマーで2、3回叩きます。歯は常に先端から約1/4インチ離れたところで叩きます。セットゲージを使用してセットを調整します…」^[2]

同様の操作メカニズムに従って、一部の設計では、歯の上にピンまたはレバーを配置し、ハンマーで叩くことができるようにしました。このような装置では、オペレーターの精度に頼るのではなく、ピンの下の鋸の部分だけが曲がるようにします。

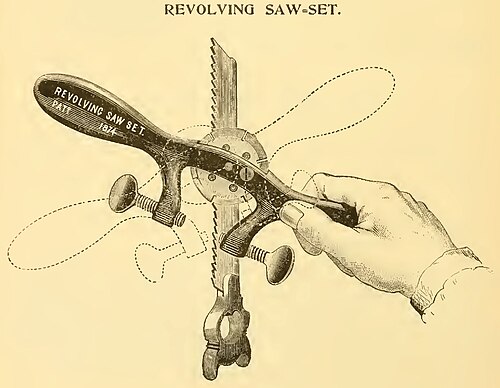

レバー式の鋸セット（プレート、レスト、スプリング、またはコームセットとも呼ばれる^{[3] [4]} ）は、鋸の上に取り付けられた工具本体を形成するプレートで構成され、鋸刃に対して垂直にレバー操作され、歯を一定の角度に曲げます。コームという名前は、髪を切るための櫛に似た、多数のスロットがあるバージョンを指します。

レバーソー セットの最もシンプルな形は、通常は金属製のプレートで、一度に 1 つの歯にしかフィットしない厚さで、歯の深さよりも浅い切り込みが入っています。より簡単に一貫したセットを作成するために、ツールが各歯で同じ角度になるように、何らかの形のストップが設計に追加されます。これらのストップ (またはストップ ブロック) は調整可能です。

この設計の利点の 1 つは、多くのレバー ソー セットが歯をどちらの方向にも曲げることができることです。ハンマー ソー セットやプライヤー ソー セットでは通常必要となるソーまたはソー セットを回転させることなく、交互セットを作成できます。

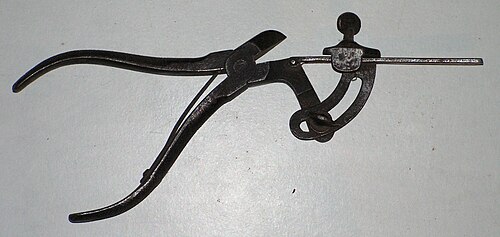

歯をセットするには、小さなジョーが付いた通常のペンチを使用できます。設計者はこれにストップを組み込んだペンチを作りました。ストップは通常調整可能で、ジョーが歯を曲げるときに鋸刃に当たって止まります。ストップの目的は、歯を一定にセットして歯が折れるのを防ぐことです。スタイルに応じて、歯を最初にジョーでつかんでから曲げるか、鋸セットを歯に合わせてジョーを閉じます。

2ハンドルまたはピストルグリップの鋸セットは、2つのハンドルを閉じる動作を利用してカムまたはプランジャーを動かします。ピストルグリップスタイルのツールは、特に手工具愛好家の間での鋸のメンテナンスに関する現代の議論では鋸セットとして最もよく考えられています。^[3]

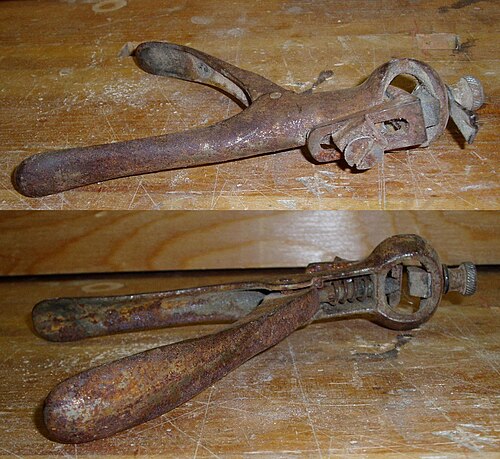

発明家のチャールズ・モリルは、自身の特許に基づいてプランジャー付きの鋸セットを発表しました。^[5] この設計とそれに追加された改良は広く使用され、米国では木工工具によく見られます。モリル設計の鋸セットの画像は、記事の冒頭にあります。ハンドルを一緒に握ると、プランジャー（ピンとも呼ばれる）が鋸歯を押します。鋸歯のもう一方の面はアンビルに接し、鋸刃全体がストッパーまたはレストによってアンビルに対して所望の角度に保持されます。ほとんどの設計では、アンビルとレストの両方が調整可能です。

もう 1 つの画期的な出来事は、Taintor の「ポジティブ」ソー セットの導入でした。このセットは、マルチ ポジション アンビルと、プランジャーが歯に押し付けられる前にブレードを固定する特殊なカムを使用しています。このカムは、ソー セットが歯に位置合わせされると移動しないように設計されました。

いくつかのメーカーは、モリルやテインターの鋸セットと同じ機械設計を使用して、ハンドルの位置を元のモリル設計のように垂直にするのではなく、刃と平行になるように変更しました。これは、ピストルの輪郭に少し似ていることから、ピストルグリップと呼ばれる形状です。この形状には、スタンレーの 42 シリーズ (X、W、442)、E. C. スターンズ設計、およびいくつかの同時代の鋸セットが含まれます。

自動鋸セットでは、ユーザーが歯の間の設定機構を動かすのではなく、機械の自動化を使用します。機械化されているため、各歯に同じ圧力がかかることになります。

これらの機械の一部は、製造業者によって設計されました。たとえば、米国特許 29,772 号と 47,806 号は、ディストン家のさまざまなメンバーによって設計されました。その他の機械は、効率を上げるために研磨工場 (独立または会社の部門) 向けに作られました。フォーリーは、鋸研磨工場をターゲットにした鋸設定機械を製造したことで知られています。
