コンパクト エレクトロニクス ベイ仕様( CEB )およびEEB、MEB、TEB (「薄型エレクトロニクス ベイ」) は、サーバー システム インフラストラクチャ (SSI) フォーラムによって定義されたデュアルまたはマルチ プロセッサマザーボードの標準フォーム ファクタです。この仕様は、 Intel XeonおよびAMD Epycプロセッサ (X399/C600 チップセット) をベースにしたバリュー サーバーおよびワークステーションを対象としています。
SSI CEB 仕様は、EEB およびATX仕様から派生したものです。SSI CEB マザーボードには ATX マザーボードと同じ IO コネクタ領域があり、マザーボード取り付け穴の多くも同じですが、SSI CEB マザーボードは ATX マザーボードよりもサイズが大きく、プロセッサ取り付け穴も異なります。背面パネルの開口部は EEB および ATX 仕様と同一で、SSI CEB マザーボードに取り付けられた拡張カードは ATX マザーボードに取り付けられた場合とほとんど同じように見えます。
熱挙動を標準化するために、プライマリ プロセッサとセカンダリ プロセッサの識別を含むプロセッサの位置が定義されています。プロセッサが 1 つだけインストールされているマザーボードの場合は、プライマリプロセッサ ソケットを最初に装着することをお勧めします。
ギャラリー
- サーバーボードの例
-

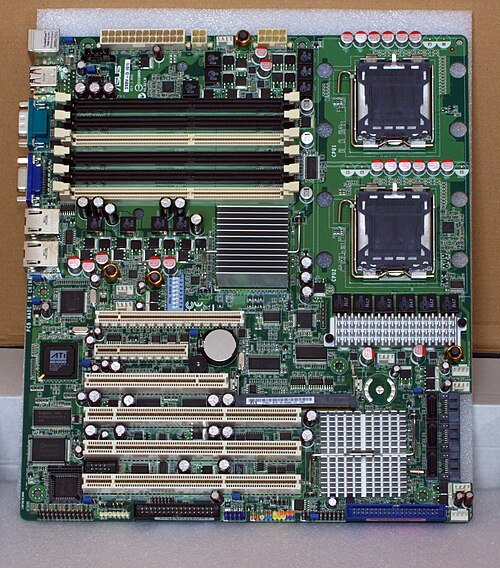

ASUS DSBV-D は、2 つのデュアルコア / クアッドコア Intel Xeon 5000/5100/5300 をサポートします。SSI
CEB 1.1、12" × 10.5" -
-
