スティック型ルーター

スティック型ルータは、ワンアームルータとも呼ばれ、^{[1] [2] 、}ネットワークへの単一の物理または論理接続を持つルータです。これは、1 台のルータが 1 本のケーブルを介してスイッチに接続されるVLAN間ルーティングの方法です。ルータは、1 つ以上の VLAN 間でルーティングを必要とするブロードキャスト ドメインに物理的に接続されています。

別々の VLAN 上または一般的なローカル エリア ネットワーク内のデバイスは相互に通信できません。そのため、別の論理ルーティング ドメイン上のローカル接続ホスト間でトラフィックを転送したり、ルーティング テーブルの管理、配布、リレーを 容易にしたりするためによく使用されます。

トラフィック転送を実行するワンアーム ルーターは、多くの場合、VLANに実装されます。これらのルーターは、2 つ以上の仮想 LAN の一部である単一のイーサネットネットワーク インターフェイス ポートを使用し、それらを結合できるようにします。VLAN を使用すると、複数の仮想 LAN を同じ物理 LAN 上に共存させることができます。つまり、同じスイッチに接続された 2 台のマシンは、同じワイヤを通過していても、互いにイーサネット フレームを送信できません。通信する必要がある場合は、 2 つの LAN が物理的に分離されているかのように、 2 つの VLAN の間にルーターを配置してパケットを転送する必要があります。唯一の違いは、問題のルーターには、両方の VLAN の一部である単一のイーサネットネットワーク インターフェイス コントローラー(NIC) のみが含まれている可能性があることです。したがって、「ワンアーム」です。まれですが、同じ物理メディア上のホストに、異なるネットワークへのアドレスが割り当てられる場合があります。ワンアーム ルーターには、各ネットワークのアドレスが割り当てられ、ローカルで異なるネットワーク間のトラフィックの転送や、別のゲートウェイを介したリモート ネットワークへのトラフィックの転送に使用できます。

ワンアーム ルーターは、ルート収集、マルチホップ リレー、ルッキング グラス サーバーなどの管理目的にも使用されます。

すべてのトラフィックはトランクを 2 回通過するため、アップとダウンロードの速度の理論上の最大合計はライン レートになります。2 アーム構成の場合、アップロードはダウンロードのパフォーマンスに大きな影響を与える必要はありません。さらに、半二重化やその他のシステム制限の場合など、パフォーマンスはこれらの制限よりも悪くなる可能性があります。

この設定が使用されるケースとしては、印刷やファイル専用のサーバーや、異なる部門をセグメント化するためのサーバーが挙げられます。ルータ オン ア スティックの使用例としては、Call Manager Express のインストールで、Voice over IPネットワークと Cisco IP 電話デバイスを分割する必要がある場合が挙げられます。^[3]エンタープライズ ネットワークでは、すべてのユーザーが「リソースへのアクセス権を平等に持つ」ことを防ぐために、サーバーを分離するこの方法を実装しています。^[4]

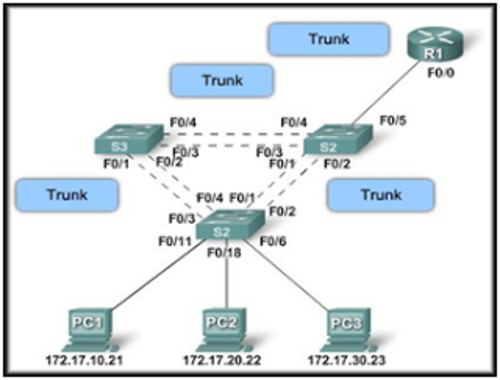

ネットワークは仮想的に分離されているため、ルータはデバイスに隣接して配置する必要はなく、ネットワークトポロジの横に配置されます。ルータは1本のケーブルでスイッチに接続されます。したがって、同名の「スティック」構成になります。一部の機関では、 router on a stickの代わりにRoaSまたはROASという略語が使用されています。^[5]

ルータオンスティックは、IEEE 802.1Qトランクリンクとして設定された1つのイーサネットリンクに依存します。^[6]トランクはVLANのデータが流れる場所です。

スティック型ルーターを使用するネットワークでは、複数の VLAN に 1 つの LAN 接続のみを使用する必要があるという利点があります。つまり、VLAN の数は、使用可能な LAN ポートの数によって制限されません。ネットワーク接続の分離は、ルーターのポートの物理的な位置とは関係ありません。したがって、複数のケーブルと配線の管理が不要になります。

VLAN がセグメント化されると、接続を流れるトラフィック量が減ります。VLAN を分離することで、ネットワーク セキュリティが強化されます。ネットワーク管理者は、複数のブロードキャスト ドメインを直接制御できます。悪意のあるユーザーがスイッチ ポートにアクセスしようとした場合、ネットワークへのアクセスが制限されます。セグメント化により、企業内を流れる機密トラフィックを制限することができます。^{[引用が必要]}

ワークグループを作成する必要がある特定のケース。高レベルのセキュリティを必要とするユーザーは、他のネットワークから分離できます。VLAN の外部のユーザーは通信できないため、部門は互いに独立しています。また、サードパーティのユーザーはネットワークに簡単にアクセスできません。 ^[要出典]スティック上のルーター経由のネットワークは物理的な場所から独立しているため、機密データを妥協することなく簡単に処理できます。

ブロードキャスト ドメインの追加や削除などのネットワークの変更は、ホストを適切な VLAN に割り当てることで実現できます。ネットワークのブロードキャストは、必要な数の VLAN を実装することで制御され、複数のホストで管理できます。したがって、ネットワークの数が増えると同時に、ネットワークのサイズが縮小されます。

この設定を実装するには、ルータが 1 台だけ必要です。

L3 (レイヤー3スイッチング)を使用する代替手段と比較すると、すべてのVLANからのトラフィックがトランクリンクを通過する必要があるため、トランクは輻輳の原因になる可能性があります。現代のネットワークでは、より大きな帯域幅出力と機能を提供するL3スイッチが使用されています。 [ ^{1]単一のインターフェースを}リンクアグリゲーションを介して他のインターフェースと組み合わせると、ボトルネックが緩和されます。^[1]

ルータに障害が発生すると、バックアップがなくなり、ネットワークのボトルネックとなり、事実上すべての VLAN 間通信が不可能になります。さらに、すべての VLAN が 1 つのルータを通過する必要があるため、すべてのネットワーク接続に提供される帯域幅が不十分になる可能性が高くなります。

ネットワークに VLAN 間ルーティングを実装する前に、追加の構成と仮想実装が必要です。^{[引用が必要]}スイッチをルーターに接続すると、追加の遅延が発生する可能性があります。
