リジッドベルトアクチュエータ

リジッドベルトアクチュエータは、プッシュプルベルトアクチュエータまたはジッパーベルトアクチュエータとも呼ばれ、プッシュプルおよびリフトアプリケーションで使用される特殊な機械式リニアアクチュエータです。アクチュエータはベルトとピニオンのデバイスで、伸縮ビームまたは柱部材を形成して牽引力と推力を伝達します。リジッドベルトアクチュエータは、約3フィートの移動距離で最大約230ポンドの動的荷重を移動できます。^[1]

リジッドベルト アクチュエータは、フレキシブル ラックを使用するラック アンド ピニオンデバイスと考えることができます。リジッド ベルト アクチュエータは、ハウジング内のドライブ シャフトに取り付けられたピニオンと噛み合う 2 本の強化プラスチックリブ付きベルトを使用します。ベルトのリブのない面には、均等間隔で荷重支持ブロックがあります。ピニオンが回転すると、ベルトはハウジング内で 90 度回転し、ブロックがジッパーのように連結されて剛性のある直線形状になります。結果として得られるビームまたは柱は、張力と圧縮 (座屈) に効果的に抵抗します。作動部材は折り畳むことができるため、重ね合わせた配置またはコイル状の配置で、比較的コンパクトに保管マガジンに保管できます。アクチュエータは電気モーターによって駆動されます。

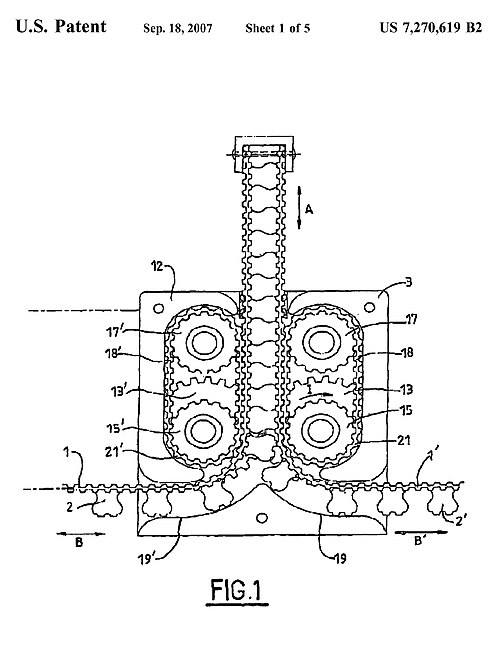

リジッドベルトアクチュエータは、実質的にはリジッドチェーンアクチュエータの非金属バージョンです。しかし、インターロッキングチェーンアクチュエータは20世紀半ばから存在していましたが、リジッドベルト技術は新世紀まで登場しませんでした。^{[2] [3]}ジョエル・ブールヒスは2007年に「リニアベルトアクチュエータ」の特許を取得しました。 ^[4]

• リニアアクチュエータ
• リジッドチェーンアクチュエータ

• Serapid RigiBelt ^{[永久リンク切れ]}
