無線ネットワークコントローラ

無線ネットワークコントローラ( RNC ) は、 UMTS無線アクセスネットワーク ( UTRAN )の統括要素であり、それに接続されているノード B を制御する役割を担っています。RNC は、無線リソース管理、モビリティ管理機能の一部を実行し、ユーザーデータがモバイルとの間で送受信される前に暗号化が行われるポイントです。RNC は、メディアゲートウェイ ( MGW ) を介して回線交換コアネットワークに接続し、パケット交換コアネットワークのSGSN (サービング GPRS サポートノード)に接続します。

インターフェース

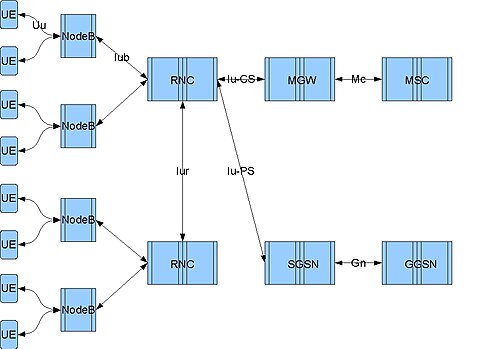

ネットワーク要素間の論理接続は、インターフェイスと呼ばれます。RNC と回線交換コアネットワーク (CS-CN) 間のインターフェイスは Iu-CS と呼ばれ、RNC とパケット交換コアネットワーク間のインターフェイスは Iu-PS と呼ばれます。その他のインターフェイスには、Iub (RNC とノード B 間) と Iur (同じネットワーク内の RNC 間) があります。Iu インターフェイスは、ユーザートラフィック (音声やデータなど) と制御情報 (§ プロトコルを参照) を伝送します。Iur インターフェイスは、主に2 つの RNC が関与するソフトハンドオーバーに必要ですが、Iur がないとこれらのハンドオーバーがハードハンドオーバーになるため、必須ではありません。

3gpp R4 までは、WCDMA技術を使用するUu (エア) インターフェイスを除き、UTRANのすべてのインターフェイスはATMのみを使用して実装されていました。R5 以降では、代わりにIPベアラをイーサネット上で使用できます。物理的には、これらのインターフェイスは、光ファイバー経由のSDH 、銅線経由の E1 ( PDHと呼ばれることもあります)、またはマイクロ波無線経由で伝送できます。複数の E1 を束ねてIMAグループを形成できます。インターフェイスは論理的であるため、多くのインターフェイスを同じ伝送ラインに多重化できます。実際の実装は、ネットワークトポロジによって異なります。例としては、チェーン、遠距離スター、メッシュ、ループ構成などがあります。

プロトコル

Iub、Iu、Iur プロトコルはすべて、ユーザーデータとシグナリング (つまり、制御プレーン) の両方を伝送します。

RNC によるノード B の制御を担当するシグナリングプロトコルは、NBAP ( Node - B Application Part ) と呼ばれます。NBAP は、共通 NBAP と専用NBAP (C-NBAP と D-NBAP) に細分化され、共通 NBAP はノード B の全体的な機能を制御し、専用 NBAP はノード B の個別のセルまたはセクターを制御します。NBAP は Iub 上で伝送されます。NBAP が共通手順と専用手順を処理できるように、共通 NBAP 手順を処理する NodeB 制御ポート (NCP) と専用 NBAP 手順を処理する通信制御ポート (CCP) に分割されます。
トランスポート層の制御プレーンプロトコルは、 ALCAP ( A ccess Link Control Application Protocol )と呼ばれます。ALCAPの基本機能は、チャネル ID (CID)を使用して、異なるユーザーを 1 つの AAL2 伝送パスに多重化することです。ALCAP は、Iub および Iu-CS インターフェイスを介して伝送されます。
RNC とコアネットワーク間の通信を担当するシグナリングプロトコルは RANAP (Radio Access Network Application Part) と呼ばれ、Iuインターフェイスを介して実行されます。
RNC 間の通信を担当するシグナリングプロトコルはRNSAP ( R adio N etwork S ubsystem A pplication Part ) と呼ばれ、Iur インターフェイス上で実行されます。

RNCの役割

UEとの関係において(ソフトハンドオーバーの状況において)、RNC は 2 つの異なる役割を果たすことができます。これらは次のとおりです。

D-RNC: ドリフト RNC
S-RNC: サービス RNC

ただし、NodeB に関しては、RNC が 3 番目の役割を果たす可能性があります。

C-RNC: RNC の制御

1 つの RNC がいつでも複数の役割を担うことができることを知っておくことが重要です。
