配管および計装図

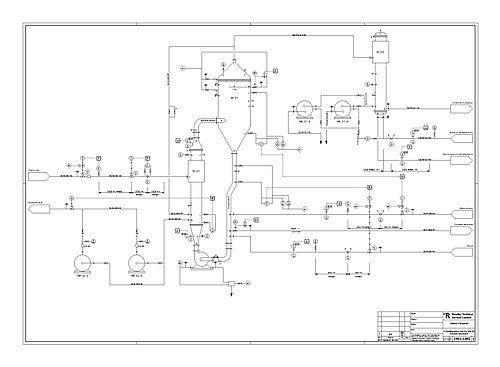

配管計装図（P &IDまたはPID ）は、プロセス産業におけるプロセス機器と計装・制御装置を示す詳細な図です。機械フロー図（MFD）とも呼ばれます。^[1]

P&ID の上位にあるのはプロセス フロー ダイアグラム(PFD) で、これはプラント プロセスのより一般的なフローと、プラント設備の主要機器間の関係を示します。

配管計装図 (P&ID) は次のように定義されます。

1. プロセス機器とプロセスを制御するために使用される計装機器の相互接続を示す図。プロセス業界では、プロセスの図面を作成するために標準のシンボル セットが使用されます。これらの図面で使用される計装機器のシンボルは、通常、国際オートメーション協会(ISA) 標準 S5.1に基づいています。
2. プロセス制御設備のレイアウトに使用される主要な概略図。

通常、次の情報が含まれます。

• 以下を含む機械設備:
  • 圧力容器、カラム、タンク、ポンプ、コンプレッサー、熱交換器、炉、坑口、ファン、冷却塔、ターボエキスパンダー、ピグトラップ（下記の「記号」を参照）
  • 破裂板、制限オリフィス、ストレーナーおよびフィルター、蒸気トラップ、水分トラップ、サイトグラス、サイレンサー、フレアおよびベント、火炎防止器、渦流防止器、エダクター

• プロセス配管、サイズ、識別、以下を含む:
  • パイプクラスと配管ライン番号
  • 流れの方向
  • 相互接続の参照
  • 恒久的な起動、フラッシュ、バイパスライン
  • パイプラインとフローライン
  • ブラインドと眼鏡用ブラインド
  • 断熱とヒートトレース
• プロセス制御機器と指定 (名前、番号、一意のタグ識別子) には以下が含まれます。
  • バルブとその種類および識別（例：遮断弁、遮断弁、逃がし弁、安全弁、バルブインターロック）
  • 制御入力と出力（センサーと最終要素、インターロック）
  • その他 - 通気口、排水口、フランジ、特殊継手、サンプリング ライン、レデューサー、スエージ
• クラス変更のためのインターフェース
• コンピュータ制御システム
• 他者によって提供されるコンポーネントとサブシステムの識別

P&ID は、もともとプロセス フロー シート データ、機械プロセス機器の設計、計装エンジニアリング設計を組み合わせて設計段階で作成されます。設計段階では、この図はシステム制御スキームの開発の基礎にもなり、危険性と操作性の研究(HAZOP) などの安全性と運用に関するさらなる調査が可能になります。これを行うには、機器とシステムの物理的な順序と、これらのシステムの接続方法を示すことが重要です。

P&ID は、初期構築後のプロセスの保守と変更にも重要な役割を果たします。変更は図に赤ペンで記入され、現在のプラント設計の重要な記録となります。

これらは、以下の開発を可能にする上でも重要です。

• 制御およびシャットダウン方式
• 安全性と規制要件
• 起動シーケンス
• 運用上の理解。

P&ID は、 SCADAや分散制御システムなどの大規模な産業用制御システムのグラフィカル ユーザー インターフェイスに表示されるライブ ミミック ダイアグラムの基礎となります。

P&ID は、標準ANSI / ISA S5.1 およびISO 14617 -6に基づいて、プロセス内の測定を識別するために使用されます。識別は最大 5 文字で構成されます。最初の識別文字は測定値用、2 番目は修飾子、3 番目はパッシブ/読み出し機能、4 番目はアクティブ/出力機能、5 番目は機能修飾子です。この後にループ番号が続きますが、これはそのループに固有です。たとえば、FIC045 は、制御ループ 045 のフロー表示コントローラであることを意味します。これは、フィールド デバイスの「タグ」識別子とも呼ばれ、通常は機器の場所と機能に与えられます。同じループに FT045 がある場合があります。これは、同じループ内のフロー トランスミッタです。

工業システム内のあらゆる機器の参照指定には、標準IEC 61346 (工業システム、設備、機器、工業製品 - 構造化原則と参照指定) を適用できます。 測定機能の場合、参照指定子Bが使用され、その後に上記の測定変数の文字が続きます。

発電所内のあらゆる機器の参照指定には、KKS 発電所分類システムを適用できます。

以下は、 ISO 10628およびISO 14617に従って、P&ID で通常使用される化学装置および機器の記号の一部です。

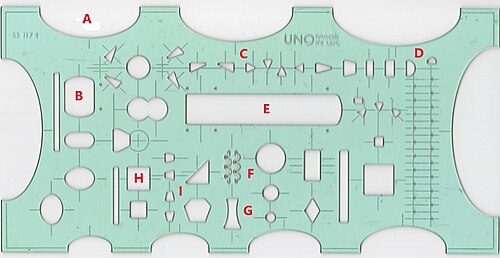

1980 年代後半にコンピュータ支援設計(CAD)が登場する前は、P&ID は手書きで描かれていました。以下に示す図面テンプレートは、実際のサイズが 225 mm x 111 mm で、P&ID を描くために使用される典型的なテンプレートです。

配管および計装図のマニュアル図面テンプレート (1980 年代)。記号キー:
