ペンタックス6×7

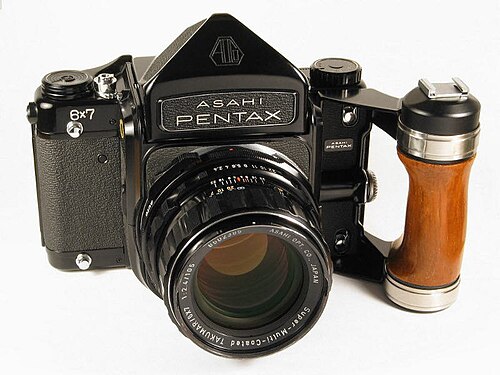

アサヒペンタックス6×7グリップ付き

概要
タイプ	120/220ロールフィルム用中判一眼レフカメラ

ペンタックス6×7（1990年以降は「ペンタックス 67」と呼ばれる）は、ペンタックス製の120および220フィルム用の中判システム一眼レフ カメラで 、フィルム上に公称6 cm×7 cmのサイズの画像を生成します（フィルム上の実際の画像は56 mm×70 mmです） 。 1965年にペンタックス220と呼ばれるプロトタイプとして最初にデビューしました。その後、改良を加えて、1969年にアサヒペンタックス 6×7として、また米国輸入市場向けにハネウェルペンタックス6×7として発売されました。1990年に、いくつかの小さなエンジニアリングの更新と外観の変更が行われ、ペンタックス 67に名前が変更されました。

このカメラは、交換可能なビューファインダーとレンズを備えた従来の35mm一眼レフカメラに似ていますが、かなり大きくて重く、プレーンプリズムと標準（105mm ）で2.3キログラム（5.1ポンド）の重さがあります。f /2.4) レンズ。これはおそらく、1957 年の東ドイツの 6×6 KW Praktisix とその後継機であるPentacon Sixにインスピレーションを得たものですが、水平 SLR のコンセプトは 1933 年の Ihagee VP Exaktaにまで遡ることができます。

以下のモデルが発行されました:

• アサヒペンタックス6×7 – 1969年に発売されたオリジナルモデル（初代）
• アサヒペンタックス6×7（MLU） – ミラーロックアップ機構付き、1976年発売（第2世代）
• ペンタックス 67 – 外観に若干の変更が加えられ、1990 年に発売 (第 3 世代)
• ペンタックス67 II – 1999年に発売された第4世代モデル^[1]

ペンタックス6×7にはデュアルバヨネットレンズマウントがあり、タクマーやその後のSMCペンタックス67指定の交換レンズが幅広く用意されている。オリジナルのカメラが発売されてから40年以上経った今でも、最新のペンタックス67 IIバリアントとともに、幅広いレンズの選択肢がまだ用意されている。^{[2] [3] [4]}

ペンタックス6×7 は、旭ペンタックスによって製品モデル番号 400 xxxxと指定されており、サイズを除けば従来の 35 mm SLR カメラと似ています。ペンタックス 6×7 は電気機械設計で、コンセプトの多くは135 フォーマットの小型の兄弟機である「ペンタックス エレクトロ スポットマチック」と共有していますが、内蔵メーターは装備されていません。135 フォーマットの小型の兄弟機に慣れているユーザーは、カメラのレイアウトのおかげでペンタックス 6×7 への移行は容易です。この重量のあるカメラの一般的な本体寸法は 7.25 インチ × 4.5 インチ × 3.75 インチ (18 cm × 11 cm × 9.5 cm) で、標準プリズムと 105 mm レンズを使用すると、7.5 インチ × 5.75 インチ × 6.5 インチ (18 cm × 14.5 cm × 17 cm) になります。

一般的な SLR との最も明らかな違いは、シャッター スピード ノブが左上部にあることです。レンズ リリースはミラー ハウジングの左側にあり、シャッター リリースとフィルム送りレバーはおなじみの上部右側にあるなど、その他の小さなコントロールは簡単に見つけることができます。120 フィルムを使用するため、35 mm フィルム カメラのように手動でフィルムを巻き戻す機能はありません。

ミラーハウジングの前面には、ペンタックス 6×7 デュアル レンズ マウントがあり、おなじみの 3 フランジの独自配置である「内側」と、対称配置された 4 フランジの「外側」バヨネットの両方が可能です。後者 (外側) は、より大きく重い望遠レンズで使用するために用意されており、ボディを回転させて 4 つの位置のいずれかでロックできます。回転可能なマウントのため、「外側」にマウントされたレンズには「自動絞り」リンクがないため、絞りを絞り込み操作方法として使用することはできません。

もう一つの多用途な機能は、取り外し可能なプリズムです。ファインダー ベイの両側にある 2 つのロック ボタンを押すと、ベイに取り付け可能なさまざまなファインダーにアクセスできるようになります。

名前が示すように、6×7は中判カメラで、作成されるネガは約6cm×7cm（実際のフォーマット56mm×70mm、アスペクト比5:4 = 1.25）で、後継機の67と67IIも同じフォーマットのままです。ペンタックス6×7は、 120または220フィルムロールのどちらも使用でき 、それぞれ10または20フレームを作成します（1969年バージョンでは21）。カメラの右側にあるフィルムロールフォーマットセレクターを使用すると、120フォーマットフィルムと220フォーマットフィルムをすばやく選択できます。また、フィルムセレクターの設定を変更した場合は、フィルムプレッシャープレートの120または220の位置の変更も一致させる必要があります。プレッシャープレートは、露光中にフィルムを平らに保ち、画像全体の鮮明さを高めます（レンズの焦点面も平らな場合）。他のシステムでは、6×6 または 6×4.5 形式のよりコンパクトな垂直給紙マガジンで、フィルムの張力のみを使用するか、フィルムの端にあるレールに対して使用します。

ペンタックス6×7の標準装備は、スーパータクマーと、後にスーパーマルチコートタクマー/6×7 105mmから構成されます。f /2.4ペンタプリズムファインダーにより、レンズを通して構図の実際の画像（実面積の 90%）を表示できます。

カメラは完全にバッテリーに依存しています。電源は 6 ボルトの PX28 (元々は 1968 年に Mercury 指定、1971 年に Silver Oxide 指定) によって供給されますが、同等の代替品として PX28S/4SR44 もあります。

当時の多くのシステムと同様に、ミラーと布幕は機械的に駆動され、シャッターのタイミングはトランジスタと磁石によって電気的に制御されます。速度設定によってルーティングされる抵抗器の組み合わせによって、磁石が作動している時間の長さが決まります。

大きな布幕と露出エリアのサイズにより、フラッシュの最大同期速度は1 ⁄ 30秒に制限されます。また、通常はフィルムを装填しないとシャッターを操作することはできません。ただし、フィルム ドアが開いているときにカウンター ダイヤルを空の位置から回転させ、ダイヤルを保持したままフィルム ドアを閉じることでシャッターをテストできます。これにより、送り機構のロックが解除され、シャッターが操作しやすくなります。また、フレーム カウンター係合スロットに挿入されたバイパス キーを使用してシャッターをチェックし、フィルム ドアが開いているときにシャッターを検査することも可能でした。

フレーム カウンターは、カメラの巻き取りスプールの隣にある「メイン ローラー」または「カウンター ローラー」の上をフィルムが通過している間のみ増加します。カウンター ダイヤル (フレーム カウント コントロール カムに接続) が最後のフレームに達するか、カウンターが「空」または開始位置に戻ると、カメラは「トランスポート システム」を解除します。自動フレーム カウンターは、背面を開く前にシャッターが解放された場合にのみリセットされます。

シャッターは電磁式なので、シャッターボタンが押されたときにカーテンリリース機構のタイミングと保持に電力を供給するために電池が必要です。適切な電圧が失われると、カメラは動作サイクルを完了できません。この状態では、機械的に作動するミラーは上昇できますが、カーテンリリース機構はサイクルを過ぎても動作を続け、カーテンを準備位置から完全に解除しません。したがって、サイクルを完了するには、ミラーを戻してリセット手順を実行する必要があります。カメラの右側前面、シャッターリリースボタンの真下に平らに配置された小さなボタンは、ミラー/シャッターサイクルを再開するためのもので、シャッターリリースをもう一度押すとサイクルが解除されます。シャッターが完全に動作しない場合は、フレームが失われます。

シャッター リリース ボタンには、空気圧バルブ/ケーブル リリース、アクセサリ タイマー、または大型アクセサリ (「ソフト タッチ」) ボタンの使用に対応した標準のねじ山が付いています。

左下側の爪で操作するラッチでフィルム ドアが開き、フィルムを装填できます。フィルム スプールは、フィルム スプールの両端にあるピンとスロット状の開口部で固定されています。カメラには、回転して引き出すツイスト ロック カムが 2 つあります。左側は未露光のロール用、右側は「巻き取り」スプールです。120 と 220 の開始長さの用紙の配置が異なるため、フィルムの START マークを揃えるために、フィルム面の上に開始点がマークされています。

フィルム送りシステムはテンション/フリクションタイプで、フィルム供給側はテンションブレーキ、巻き取り側はトルク/スリップクラッチです。

カウンティング カムはフレーム カウントを制御し、摩擦システムと相互作用して、ロールの最初から最後まで各フレームの間隔を正確に設定するための十分なスリップと動きを可能にします。また、カウンティング カムにより、システムはロックの開閉を制御してシャッターを作動させることができます。このスリップ システムは、時間の経過とともにスリップが大きくなり、フレーム間隔の問題やシャッターの解除が発生するため、初期モデルでは耐久性に問題がありました。カウンター ローラーに連結されたフレーム カウンター システムは、バックが開かれるたびにカウンターの自動リセット (つまり、開始位置に戻す) を操作し、次のフレームの調整も設定します。

時間の経過とともに、問題のある送り機構が改良され、搬送システム全体の信頼性が向上しました。ゴム製のカウンターローラーを滑らかな金属ローラーに交換するなど、主要な交換部品が段階的に導入され、フレーム数を減らすために内部の搬送制御ホイールが交換され、カウンター制御カムも同時に交換する必要がありました。改良部品の導入は、オリジナルの第 1 世代部品の使用中止も意味し、在庫部品の在庫はすぐになくなり、新しく発行された部品は下位互換性がないため、改造されていない残りのボディを引き続き動作させるには完全なアップグレードが必要になります。改良部品は、1974 年初頭以降、搬送機構の修理に持ち込まれるボディの標準交換部品となり、その後、1986 年秋にペンタックス 6×7 サービス速報用の 1974 年後半と 1975 年の部品カタログの発行によってまとめられ、識別されるようになりました。また、1990 年に発売された 67 バージョンでは標準部品として紹介されました。

巻き上げレバーの角度が外側に傾いたものから内側に丸まったものに変更され、ファインダー ベイの背面にあるトリム シュラウドには、新しいレバー デザインが載るのに合わせてスカロップが付けられました。これは 1972 年後半頃に登場しました。スプール解放機構にも変更があり、格子模様の摩擦操作面から、より便利なフリップ ハンドル方式に改良され、フィルム スプールを保持するセンター ポストは角度の付いたプロファイルがなくなり、より物議を醸す直線角度になりました。これによりフィルム送りの精度は向上しましたが、フィルムの再装填中にスプールを配置する速度が若干低下し、ポストをカスタム研磨するサービスを求める人もいました。

1976年、6×7の大きなミラースイングと突然の停止によって引き起こされるカメラの振動の問題に対処するため、ミラーリリース機構が導入されました。ミラーハウジングの右側にあるミラーアップスイッチを上方にスライドさせることで、シャッタートリップサイクルからミラーリリースをバイパスできるようになりました。これにより、ミラーが完全に上昇して保持され、シャッターリリースサイクルが別途準備された状態になります。残念ながら、これにより、ミラーのメインギアアクションに機械的に結び付けられたメイン電源スイッチもアクティブになり、シャッターリリースを押して露出を完了するまで回路への電力がオンのままになり、時間の経過とともにバッテリーが消耗します。ミラーロックアップの変更にはこの1つのマイナス面がありますが、それでも後の製品では標準機能になりました。

ミラーロックアップ (MLU) 機能の導入は、カウンター部品や繰り出し機構のその他の主要部品などの他の重要な変更とほぼ同時期に行われました。ペンタックスは、最初のリリース バージョンと互換性のある部品を徐々に廃止し、改良されたより耐久性の高い部品を採用しました。部品が枯渇したため、その後の新規生産ボディには新しい部品がすべて工場で取り付けられ、1990 年以降には 67 バッジ モデルで正式に標準装備されました。

その他の変更点は、フレームカウントカムで、220 フィルムのフレームカウントが 21 から 20 の露出に短縮されましたが、120 モードはそれ以外は同じままでした。この短縮は、耐久性を向上させるための新しいバージョンの「クラッチ」プレートがリリースされたときに必要でした。この変更は、ゴム製の「カウンターローラー」からすべて金属製の滑らかなバージョンへの切り替えにも関連しています。

後期のオリジナル 6×7 および 1990 年代の 67 カメラではあまり知られていないが、特別な工場改造により、フレーム カウンター メカニズムの一部 (「二重性防止レバー」) をバイパスして、意図的な二重露光を可能にする機能があったが、この機能を備えたカメラはそれほど多くなく、数百台しか存在しないと推定されている。カメラをペンタックスのサービス施設に返却して、所有者の費用で多重露光機能をインストールしてもらうこともできた。この改造は、ポラロイド/フォッシャーを搭載したボディでよく見られる。

もう一つの改造は、電源を使わないバルブ露出でした。これは、カメラをバッテリーの許容範囲を超える露出時間で撮影する必要のある天文学者からの要望が多かったものです。この改造の要望は、バッテリーの必要性をなくし、2 本のシャッター リリース ケーブルを使用するシンプルなプレートでミラー リリースとシャッター オープンのサイクルを模倣できるサードパーティ製のアダプター プレートが利用可能になったことで減少しました。

ポラロイド バック / フォッシャー アダプター ボディは、通常は認定サービス センターによって適用される非工場改造であり、スタジオ フォトグラファーが照明テストに使用する人気の機能強化でした。この改造の後のバージョンでは、両方のバックを交換可能にする機能が追加されました。この特別な改造により、フォッシャー バックから通常のロール フィルム用プレッシャー プレートへの切り替えが可能になり、サービス技術者がヒンジを部分的に分解したり、レザーレットを再取り付けしたりする必要がなくなりました。

67 モデル (指定モデル番号 22401) では、レンズ リリース ロックの色がクロームから黒にわずかに変更されています。工場出荷時のボディの部品が混在しているという報告もいくつかありました。また、認定サービスにより、古いアドバンス システムを新しいバージョンに交換することが義務付けられた結果、混在/一致が発生しました。

ペンタックスは、中判カメラ用レンズの最も幅広いラインナップを揃えています。^[要出典]第一世代のレンズは標準のマルチコーティングが施されており、「スーパータクマー」と名付けられました。改良された 7 層コーティングがリリースされた後、これらのレンズは「タクマー スーパーマルチコーティング」と名付けられました。その後のレンズはタクマーブランドを捨てて「SMC ペンタックス 67」となり、光学、機能、外観に改良が加えられました。

レンズのほとんどは「自動絞り」タイプで、被写体の構図を決めるためにレンズを最も明るく表示し、焦点を合わせることができます。レンズには絞りタブも付いており、これはボディのマウント リングの下にあるインデックス スライド リングに連結されています。リングにはチェーンが接続されており、ファインダー ベイまで伸びて、バネの張力でタブにリンクされています。絞りリングを操作すると、リングが動き、チェーンが前後に送られてインデックス タブが動きます。これは TTL メーター プリズムでのみ使用され、他のファインダーでは必要ありませんでした。

「自動絞り」または絞り連動の例外は次のとおりです。75 mm シフトは、ベースが前方の要素と直接位置合わせされないようスライドする必要があるため、自動絞りの連動は不可能です。120 mm ソフト フォーカス レンズは、デュアル絞りシステムのため。600 mm と 800 mm は、「ラック アンド ピニオン」フォーカスのため、自動絞りに連動させることはできません。1000 mm はカタディオプトリック レンズのため、絞りを持つことはできません。

2種類のレンズシャッターが利用可能でした。90mmf /2.8165 mm4倍全ての速度でフラッシュ同調が可能になったため、ミラーやシャッターの振動に関する多くの問題が解決され、また1 ⁄ 30 秒の同調速度が理想的ではない明るい撮影条件でも、ストロボやポータブルフラッシュを使用するために高速シャッター速度が可能になりました。レンズは、絞りレバーを操作することでボディにリンクされます。リーフシャッターを操作するには、レンズのリーフシャッターと正しく同期するために、カメラのネイティブ焦点面同調速度である1 ⁄ 8 秒に設定する必要があります。ミラーロックアップは、この機能を備えたカメラでは、90 mm LSレンズのリーフシャッターモードで使用できますが、機械的な違いによりカメラが詰まったり損傷したりするリスクがあるため、165 mmでは使用しないでください。^[5]どちらのリーフシャッターレンズもLSモードに設定されている場合、ペンタックス67のTTLメーターは動作しません。

TTL (レンズ貫通) 測光ペンタプリズムビューファインダーには、ローレットシャッターダイヤルリングとケースが付属していました。TTL 測光ペンタプリズムのカバー範囲は非測光ペンタプリズムと同じで、フレームの 90% をカバーし、感度パターンは中央重点 60%、内側フィールド感度 30% です。TTL 測光ペンタプリズムには独自の内部電源はなく、代わりに、ボディのファインダーベイにある 3 つの接点の 1 つとボデ​​ィへの接地から動作電力が供給されます。3 つの接点のうち 2 つだけが使用され、2 つのモード ( AUTOモードの通常と、装備されている多くのレンズに見られるMANモードの絞り込みモードへのオーバーライド) によって異なります。TTL 測光プリズムの露出範囲は 5 ストップです。

AUTO （自動）モードでは、レンズは完全に開かれ、調整はレンズの連結インデックスから、ボディマウントのインデックスリングを介してチェーンとインデックスシャトルに読み取られます。TTL メーターは、ファインダーベイに面した突出タブを介して位置情報を受け取ります。そのタブはリニアポテンショメータを操作します。

MAN (手動) モードでは、そのように装備されたレンズを使用して、レンズ スイッチをスライドすると内部レバーが移動し、ボディ内の起動スイッチが押し下げられます。スイッチはレンズ リリース ピンのピン内にあります。この内部ピンはボディ内の電気トグルに接続され、ボディ接地からベイ コネクタへの電流を切り替えて二次回路を起動します。

TTL メーターと通常のプリズムの物理的な違いは、シャッター スピード ダイヤルまで伸びる連結アームです。ダイヤルはボディのシャッター スピード ダイヤルを覆い、バネ式のインデックス ピンを介して連結されています。付属のローレット リングは、プリズムが取り付けられた状態では単独では操作が難しいシャッター スピード ダイヤルの操作を補助します。

絞りを操作して光量を変更しながらの絞り込みモードまたは直接測光はMANモードに似ていますが、自動絞りではないレンズを装着するとインデックス リングの位置が決まり、メーターのリニア ポテンショメータがバイパス モードになり、メーターの二次回路がアクティブになります。レンズを絞り込んで光を直接測定できますが、シャッター スピード ダイヤル リンクはMANモードでも同じように動作します。

ボディが時とともに改良されたように、TTL メーターにもいくつかの変更がありました。画像範囲は変わりませんでしたが、測光方式と回路がアップグレードされました。CdS (硫化カドミウム) から GPD (ガリウムフォトダイオード) フォトセル、および 2 つの部分からなる回路から 1 つのボードに統合されたことで、応答時間と信頼性が向上しました。初期のバージョンは、1 つの「オン」マークのスイッチで識別され、メーターの針は上から下へ動きます。後期モデルには、オンとオフのマークのスイッチがあり、メーターの針は下から上へ動きます。後期モデルには、1986 年までに「ペンタックス」バッジが 1 つだけ付いていました。

ウエストレベルファインダーには、本体の上部とほぼ面一にコンパクトに折りたためる折りたたみ式モデルと、チムニーファインダーと呼ばれる固定式または硬質ファインダーの 2 種類があります。どちらのファインダーもフレームの 100% の視野を提供します。ペンタックス 6×7 マリンハウジングには、水中での使用に適した特別なファインダーも用意されています。ファインダーがなくても、カメラの焦点を合わせて使用​​できます。

標準のマイクロプリズムセンターフォーカシングスクリーンに加えて、他の4つのフォーカシングスクリーン（プレーン、グリッド、マイクロプリズム付きグリッド、スプリットイメージ、標準）が用意されており、ボディに再装着できます。スクリーンの取り付けには資格のある技術者が必要であり、新しいスクリーンを再調整する必要があるため、標準バージョン以外のスクリーンを見つけることはまれです。マイクロプリズムスクリーンは、f /4.5ただし、より便利な分割画面では、ファインダーの中央が暗くなりすぎる前に f5.6 まで操作できます。

別売りのアクセサリーとして、左手の木製グリップと「コールド」アクセサリーシューがあります。Kowa、Bronica、Mamiya、Hasselblad など、多くのメーカーがアクセサリーグリップまたは「アクショングリップ」を提供しています。ペンタックスのグリップは、カメラの象徴的なアクセサリーと言っても過言ではありません。カメラ前面の 2 つの突起 / ポストに取り付けられ、中央のスタッドに指で操作するボルトを締めて固定します。グリップを取り外すには、ボルトを緩めて持ち上げ、下方向にスライドさせて突起をキーホールスロットから外します。^[6]

クイックフォーカスリングAとB は、35 mm から 200 mm までの最も一般的な 2 つの直径のフォーカスバレルで使用するために 1971 年に初めてリストされました。

中央部接眼レンズ拡大鏡 (2 倍拡大) と直角 (可変角度) 観察アタッチメントは、標準のローレット付き接眼レンズ フェイシアを取り外し、いずれかのアタッチメントを所定の位置にねじ込むことで、TTL 測光プリズムまたは非 TTL 測光プリズムに取り付けられます。中央部接眼レンズ拡大鏡は、邪魔にならないように跳ね上げて、構図を邪魔にならないようにすることができます。さらに、両方のアタッチメントは可変視度補正機能を備えており、オプションでゴム製アイカップを追加することで、これらのアクセサリは両方とも眼鏡着用者でも使用できます。

45 mm から 200 mm までの多くのレンズには、硬質バヨネット フードが使用できました。

ペンタックス 6×7 レンズは、標準のねじ式フィルターと、標準バージョンおよび SMC バージョンが用意されているペンタックス バヨネット フィルターの両方に対応しており、ほぼすべてのレンズのすべての直径に適合します (フィルター装着部が 100 mm を超えるレンズを除く)。

クリップオン フードは、67 の刻印が入った 6×7 レンズの改良版が発売されたのとほぼ同時期に導入されました。レンズによってはフードが付属するものもあれば、フードがオプションのアクセサリとなるものもありました。

寒冷地用バッテリー ホルダーは 1969 年から利用可能になり、外観に若干の変更が加えられました。寒冷地用バッテリー ホルダーでは、ダミーのバッテリー キャリアとレセプタクルを備えた長いコードを使用してバッテリーを再配置し、元のバッテリー ホルダーを暖かいポケットに入れて寒さによるバッテリーの故障を回避できました。

近接撮影用のマクロ レンズが利用できるほか、延長チューブも各種用意されており、標準バヨネットと外部バヨネ​​ットの両方で使用できます。コンパクトで便利な可変延長も利用できます。柔軟性を高めるために、ベローズ システムとスライド コピー機アクセサリも利用できます。

水中での使用にはマリンハウジングが利用可能で、またシングルミラービューアである特別なファインダーも利用可能でした。

ぴったりフィットするハードケースには、本体、ファインダー、標準レンズを収納できます。

カメラ トランクは、2 台のカメラ本体と 4 本のレンズをロック可能なバヨネット プラットフォームで固定して運ぶために販売された、スチーマー トランク スタイルのケースです。既存の例では、1 台のカメラ本体と最大 3 本のレンズ、フィルターやアクセサリ用の仕切りが付いた中央コンパートメント、および追加の収納フックとループのタブ付き蓋が付いた分割蓋構成が採用されています。

以下に、2011年11月現在、カメラ用の現在のレンズと以前のレンズ（表示通り）を示します。^[7]

広角

標準

望遠

特別な目的

マクロ撮影用エクステンションチューブ

ズームレンズ

テレコンバーター
