PA-7200

PA -7200 (PCX-T '、コード名 Thunderbird 'としても知られる) は、ヒューレット・パッカード(HP) が開発したPA-RISC 1.1命令セットアーキテクチャ(ISA)を実装したマイクロプロセッサです。1995 年初頭に発表され、HP のシステムで初めて使用されました。PA-7200 は一般には販売されず、サードパーティのユーザーはConvex ComputerとStratus Computerのみで、どちらも Precision RISC Organization (PRO) のメンバーでした。2 個または 4 個のマイクロプロセッサを搭載した小規模なマルチプロセッシングシステム用に開発されました。このマイクロプロセッサは、Compcon およびIEEE International Solid-State Circuits Conference (ISSCC)で初めて説明されました。

PA-7200 は主にPA-7100から派生したもので、2 番目の整数ユニットを追加して改良され、1 サイクルあたり最大 2 つの整数命令を発行できるようになりました。2 番目の整数ユニットは最初のユニットと同じではなく、単純ですが頻繁に使用される命令のみを実行できます。

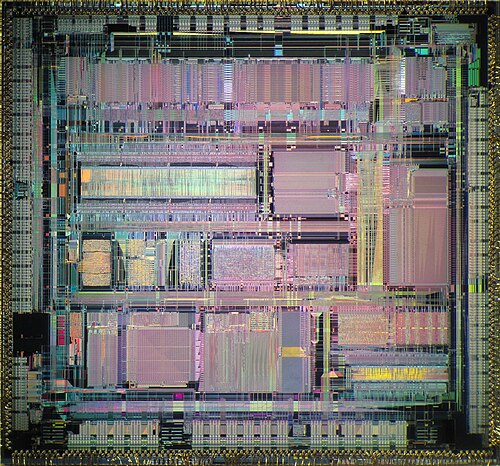

PA-7200には130万個のトランジスタが含まれており、大きさは14.0 mm x 15.0 mm (210 mm ² )でした。^{[1]これは、ヒューレット・パッカードが}アナログ・デバイセズと共同開発したCMOS14Aプロセスで製造されました。^[2] CMOS14Aは、0.55 μm、3レベル相互接続、相補型金属酸化膜半導体(CMOS) プロセスでした。

このマイクロプロセッサは、開発の結果として、珍しい 4.4 V 電源を使用しています。^[2] 0.8 μm CMOS26B プロセスで設計され、同じく CMOS26B 用に設計された PA-7100 の回路とレイアウトを活用しました。完成した設計は、0.55 μm CMOS14A プロセス用に縮小されました。このプロセスでは、5.0 V 動作に耐えられない 120オングストロームのゲート酸化膜が使用されています。3.3 V 電源では、マイクロプロセッサが目的のクロック周波数を達成できなかったため、妥協案として 4.4 V が選択されました。

• Chan, Kenneth K.; et al. (1996 年 2 月)。「HP PA 7200 CPU の設計」。Hewlett -Packard Journal、1996 年 2 月。
• Gwennap, Linley (1994 年 3 月 7 日)。「PA-7200 により安価な MP システムを実現」。マイクロプロセッサ レポート、第 8 巻、第 3 号。
• Pountain, Dick (1994 年 8 月)。「異なる種類の RISC」。Byte。
• PA-7200 PA-RISCプロセッサOpenPA.net

• Rashid, E.; et al. (1994). 「オンチップ並列キャッシュを備えた CMOS RISC CPU」. ISSCC 技術論文ダイジェスト.
