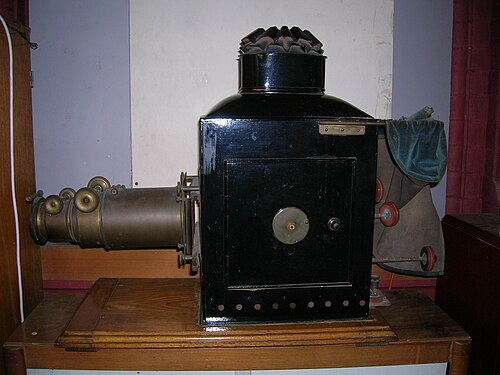

不透明プロジェクター、またはエピスコープは、明るいランプを上から対象物に当てて不透明な物質を映し出す装置です。エピスコープは、透明な対象物（フィルムなど）の画像を投影するプロジェクターであるディアスコープや、不透明な対象物と透明な対象物の両方の画像を投影できるエピディアスコープとは区別する必要があります。
ミラー、プリズム、および/または結像レンズのシステムを使用して、素材の画像をスクリーン上に焦点を合わせます。不透明プロジェクターは反射光を投影する必要があるため、オーバーヘッドプロジェクターよりも明るい電球と大きなレンズが必要です。光源から発生する熱によって素材が損傷しないように注意する必要があります。不透明プロジェクターはオーバーヘッドプロジェクターほど一般的ではありません。
不透明プロジェクターは、通常、本のページ、図面、鉱物標本、葉などの画像を投影するために使用されます。これらは、画像をキャンバスなどの表面に転写したり、講義や講演に使用したりするためのアーティストの拡大ツールとして製造され、販売されてきました。
歴史
スイスの数学者、物理学者、天文学者、論理学者、エンジニアであるレオンハルト・オイラーは、1756年頃に不透明プロジェクターを実演しました。このプロジェクターは、不透明な画像や（小さな）物体の鮮明な画像を投影することができました。[1] フランスの科学者ジャック・シャルルは、 1780年に同様の「メガスコープ」を発明したと考えられています。彼はこれを講義に使用しました。[2] 1872年頃、ヘンリー・モートンは、3500人を収容できるフィラデルフィアオペラハウスなどの大観衆向けのデモンストレーションで不透明プロジェクターを使用しました。彼の機械は、コンデンサーや反射鏡を使用せず、物体の近くに酸水素ランプを使用して、巨大で鮮明な画像を投影しました。 [3]
初期の不透明プロジェクターの光源は、多くの場合、ライムライトでした。今日では、白熱電球とハロゲンランプが最も一般的に使用されています。
20 世紀の初期から中期にかけて、低価格の不透明プロジェクターが製造され、子供向けの玩具として販売されました。
教育現場では、不透明プロジェクターの特定の役割は、まずオーバーヘッドプロジェクターに取って代わられ、その後、上部に固定されたビデオカメラを備えた照明付きテーブルであるドキュメントカメラに取って代わられました。カメラからの画像は、別のプロジェクターを使用して表示されます。ドキュメントカメラは、デスクトッププレゼンターユニットまたは不透明プロジェクターとも呼ばれます。
不透明プロジェクターは今でもトレースに使用されており、トレーシングプロジェクターと呼ばれています。平らな原画が壁やイーゼル上の大きな紙に投影され、アーティストや職人が輪郭を確実にトレースすることができます。[4] [5]
種類
20世紀初頭、投影は2つのクラスに分けられました。「光が物体を横切る場合、投影は透視投影と呼ばれ、反射光による場合は反射投影と呼ばれます。」[6]
不透明プロジェクターには主に 2 つの種類があります。

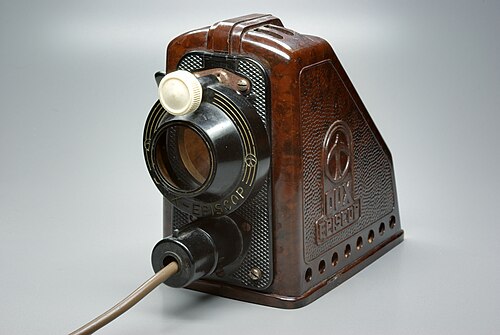

- 不透明な物体の像のみを投影するエピスコープ
- 不透明画像と透明画像の両方を投影できるエピディアスコープ
参照
- カメラルチダ
- プロジェクター (曖昧さ回避)プロジェクター タイプのディレクトリ。
- テロップ
参考文献
- ^ オイラー、レオンハルト (1773)。物理学と哲学に関するドイツ語の概要 - Zweyter Theil (ドイツ語)。 192–196ページ。
- ^ トーマス・L・ハンキンス、ロバート・J・シルバーマン（2014年）。楽器と想像力。ISBN 978-1-4008-6411-9。
- ^ モワニョ、フランソワ (1872)。投影法。
- ^ フリードリヒ、ポーラ（2019年8月22日）。「シカゴの新しいツールライブラリで借りられる5つの意外なアイテム」。WBEZ、シカゴのナショナルパブリックラジオ。 2020年5月11日閲覧。
- ^ グレッグ、デイビッド（2010年2月19日）。「手作り工芸品を作るのに役立つガジェット」CBSニュース。 2020年5月11日閲覧。
- ^ ヒュー・チザム編 (1911)。。ブリタニカ百科事典。第16巻 (第11版)。ケンブリッジ大学出版局。2013年3月、186ページ。
