オブジェクトモデリング技術

オブジェクトモデリング手法( OMT ) は、ソフトウェアのモデリングと設計のためのオブジェクト モデリング手法です。オブジェクト指向システムを開発し、オブジェクト指向プログラミングをサポートする方法として、1991 年頃にRumbaugh、Blaha、Premerlani、Eddy、Lorensenによって開発されました。OMT は、システムのオブジェクト モデルまたは静的構造を記述します。

OMTはソフトウェア開発のアプローチとして開発されました。Rumbaughによると、モデリングの目的は次のとおりです。^{[1] [2]}

• 物理的なエンティティを構築する前にテストする（シミュレーション）、
• 顧客とのコミュニケーション、
• 視覚化（情報の代替的な提示）、および
• 複雑さの軽減。

OMT は主に 3 種類のモデルを提案しています。

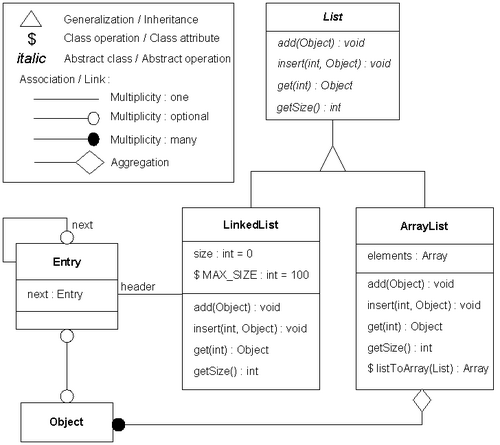

• オブジェクトモデル: オブジェクトモデルは、モデル化されたドメイン内の静的で最も安定した現象を表します。^[3]主な概念は、クラスと属性および操作との関連です。集約と一般化（多重継承）は、事前に定義された関係です。^[2]
• 動的モデル: 動的モデルは、モデル上の状態/遷移ビューを表します。主な概念は、状態、状態間の遷移、および遷移をトリガーするイベントです。アクションは、状態内で発生するものとしてモデル化できます。一般化と集約(同時実行)は、事前に定義された関係です。^[2]
• 機能モデル：機能モデルは、モデルのプロセスの観点を扱い、データフロー図にほぼ相当します。主な概念は、プロセス、データストア、データフロー、アクターです。^[2]

OMT は、統一モデリング言語(UML)の前身です。多くの OMT モデリング要素は UML と共通です。

OMT の機能モデル: 簡単に言うと、OMT の機能モデルは、「データ フロー図 (DFD)」を使用して、モデル内の内部プロセス全体の機能を定義します。プロセスが独立して実行される方法を詳細に示します。

• James Rumbaugh 、Michael Blaha、William Premerlani、Frederick Eddy、William Lorensen ( 1994)。『オブジェクト指向モデリングと設計』Prentice Hall。ISBN 0-13-629841-9
• テリー・クアトラニ、マイケル・ジェシー・チョノレス (1996)。『ブーチ法とOMT法で成功する：実践的アプローチ』アディソン・ウェスリー。ISBN 978-0-8053-2279-8

• OMTの初期の歴史
• OMTの簡単な紹介
