スウェージスリーブ

スウェージスリーブは、手動ツールとダイを使用して圧着されるコネクタです (スウェージ)。このタイプの圧縮スリーブは、機械的または導電性の接続を行うためによく使用されます。これらのスリーブは、ワイヤ ロープ、航空機ケーブル、合成ケーブル、繊維ロープ、または電気導体ケーブルを接続または終端します。

7×7、7×19、または6×19 IWRC分類のワイヤーロープに適切に適用すると、アイスプライス構成の終端により、ワイヤーロープの破断強度に等しい安全な接続が実現します。この製品はもともと米国軍向けに開発され、1942年に特許を取得し、現在は航空宇宙、防衛、海洋、資材処理、構造用途など、幅広い用途や業界で使用されています。^{[1] [2] [3]}

• アイ スプライスを作成するために使用される製品は、オーバル スリーブ、8 字スリーブ、砂時計スリーブ、デュプレックス スリーブ、フェルール、およびニコスとして知られています。
• 正しい取り付けは製品の性能にとって重要です。これには、正しいツール溝やダイの使用、プレス/バイトの数、プレスシーケンス、ゲージングが含まれます。製造元の指示に従うことで、壊滅的な故障を回避できます。^[4]

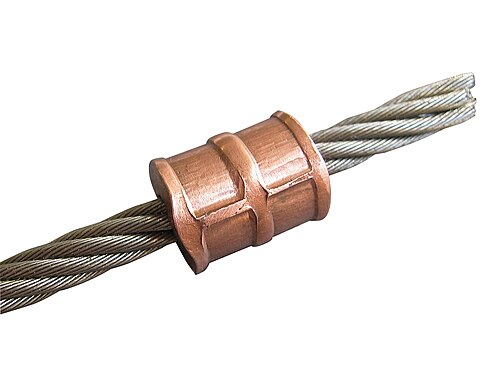

丸型ストップスリーブは、エンドストップなどとして使用するために、単線または合成ロープに押し付けることを目的としています。

電気導体接続スリーブは、さまざまな導体を接続するために設計されています。フルテンションスリーブは、高伝導性の銅、アルミニウム、または鋼で作られており、特別に接着された内径コーティングが施されています。

スリーブを正しく圧縮するためのさまざまなスウェージング ツールが用意されています。ツールには、手動のペンチ タイプやトグル アクションから、空気圧、油圧、バッテリー駆動の油圧ツールまでさまざまなものがあります。
