マルチスイッチ

マルチスイッチは、デュアルまたはクワトロ LNBとともに使用され、単一のアンテナとLNBから複数の (通常は 4 台以上) 受信機に衛星テレビ信号を配信するデバイスです。

ヨーロッパ市場向けに設計された典型的なK _uバンドユニバーサル LNB は、受信機からの信号 (偏波用の供給電圧と周波数範囲用の 22 kHz トーンの有無) によって選択される 4 つのモード (2 つの周波数範囲と 2 つの偏波) 間で切り替えることができます。つまり、各受信機には個別のフィードが必要であり、ツインチューナー受信機 ( Sky+やFreesat+など) には 2 つの個別のフィードが必要です。受信機の数が少ない場合は、マルチ出力 LNB が使用され、すべてのフィードは LNB から直接取得されますが、LNB に合理的に配置できる出力の数には制限があります。

そのため、大規模な設置では、クアトロ LNB をマルチスイッチと組み合わせて使用します。クアトロ LNB は、4 つのモードすべてに同時に信号を提供します。次に、マルチスイッチは、これらの信号のうちどの信号を各受信機に送信するかを選択します。非常に大規模な設置では、LNB からの信号を分割して、複数のマルチスイッチに送ることができます。通常、長いケーブル配線とマルチスイッチで発生する余分な損失を補うために、より大きな皿が使用されます。

一部のマルチスイッチは地上波テレビと FM ラジオ信号をミックスし、特殊なフェースプレート (トリプレクサーと呼ばれる) で再度分割することもできます。このような統合受信システムにより、衛星、テレビ、ラジオのサービスを 1 本のケーブルで提供できるため、設置コストを節約できます。

マルチスイッチは、一般的にアパートの建物内または建物内に設置され、居住者全員が各居住者ごとに個別のアンテナを用意することなく衛星テレビを受信できるようにします。

バリエーション

一部のマルチスイッチには 2 つの入力しかありません (1 つのデュアル LNB 用)。この場合、受信機によって供給される電圧に応じて、水平偏波または垂直偏波が選択されます。

デュアル LNB と地上アンテナからの入力を組み合わせた 3 つの入力マルチスイッチが利用可能です。
4 入力の「標準」マルチスイッチと地上アンテナからの入力を組み合わせた 5 入力マルチスイッチも利用できます。

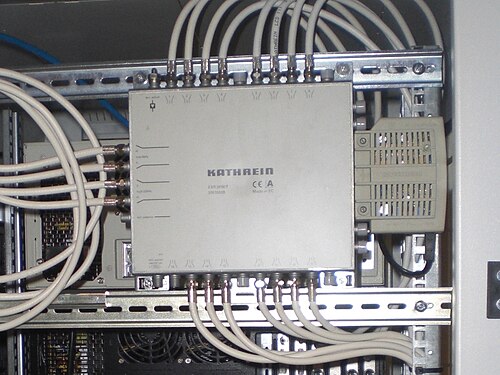

5x8（5×8）マルチスイッチ、衛星入力4つ、地上アンテナ入力1つ、出力8つ
17x8（17×8）マルチスイッチ。ケーブル損失を補うためのアンプを内蔵し、16の衛星入力、1つの地上アンテナ入力、8つの出力を備えています。

北米

北米の周波数割り当ては、ヨーロッパやその他の国で使用されるものとは異なります。通常、Ku バンドの下半分には、直線偏波 LNB を使用した通信衛星や無料放送または民族言語番組が含まれ、Ku バンドの上半分には円偏波の直接放送衛星信号が含まれます。

北米の DBS プロバイダーは、加入者に独自の「パッケージ」受信機を強制することで有名で、多くの場合、1 つの有料テレビパッケージ以外をチューニングする機能がありません。そのため、複数の異なる Ku バンド周波数範囲をチューニングできる広帯域「クアトロ LNB」は一般的ではありません。ほとんどの LNB は、1 つの DBS プロバイダーの信号をチューニングするために必要な周波数範囲しか備えていません。一般的な LNB の種類は次のとおりです。

Ku バンド (下)、直線、DC ライン電圧によって切り替えられる偏波。これらは FTA 受信では一般的であり、初期の StarChoice (Shaw DBS) システムでも一般的です。
Ku バンド (下)、線形、両方の偏波が、一方の信号セットをもう一方の信号セットより 575 MHz 高く出力することで「スタック」されます。これは、調整するバンドの幅が最大 500 MHz であると想定しています。これらは通常、StarChoice パッケージレシーバーとともに配布されます。
Ku バンド (上)、円偏波、DC ライン電圧で切り替え。最も一般的な北米の DBS LNB で、単一の DBS 衛星 (DirecTV、DishNetwork、Bell 間で電気的には互換性があるが機械的には互換性がない) を受信し、多くの場合デュアル出力 LNB です。
Ku バンド (上)、円偏波、2 セットの信号のうち 1 つをより高い周波数で出力し、周波数を反転することで両方の偏波を「スタック」します。これにより、1 つのケーブルで 1 つの DBS 衛星の両方の偏波を同時に受信します。DishNetwork の「DishPro」LNB には、これらの特性があります。
同じパッケージに複数の LNB が入っています。これは、わずか数度離れた既知の位置にある 2 つの衛星を 1 つの固定アンテナで受信するために使用されます。パッケージ内の個々の LNB は、標準 (DC 電圧で偏波を選択) またはスタック (両方の偏波が異なる周波数で同時に出力) です。パッケージにスイッチが含まれている場合は、2 つの衛星を切り替えるために 22 kHz を使用するか (DirecTV、StarChoice)、独自のスイッチを使用します (EchoStar/DishNetwork)。標準に準拠した DiSEQC スイッチは、無料放送アプリケーションを除き、北米の DBS 市場ではまれです。

北米の DBS マルチスイッチ選択への影響は次のとおりです。

単一の非スタック型（DC ライン電圧によって偏波が切り替えられる）LNB は、2 入力または 3 入力のマルチスイッチと互換性があります。
2 つの衛星パッケージ用のスタックされていない (DC ライン電圧によって偏波が切り替えられる) LNB のペアは、2 つの衛星間の切り替えに 22 kHz を使用しており、少なくとも 4 つの出力がある場合、4 入力または 5 入力のマルチスイッチと互換性がある可能性があります。
単一の衛星上の「スタックされた」LNB (両方の偏波が異なる周波数で同時に出力される) には、真のマルチスイッチではなく、信号スプリッタのみが必要です。スプリッタは、受信機の 1 つから LNB に干渉なしで DC 電力を渡すことができなければなりません。
1 組の「スタックされた」LNB には、それぞれに信号スプリッター (DC 電源を通過可能) が必要であり、信号スプリッターと各受信機の間で切り替えが必要です。
複数の LNB を使用するその他の構成では、1 つまたは 2 つ以上の受信機で動作するために専用のハードウェアが必要になる可能性があります。

参照

クロスバースイッチ- 複数の入力を複数の出力にマトリックス方式で接続するスイッチの一般的な説明。
