マルチケーブル

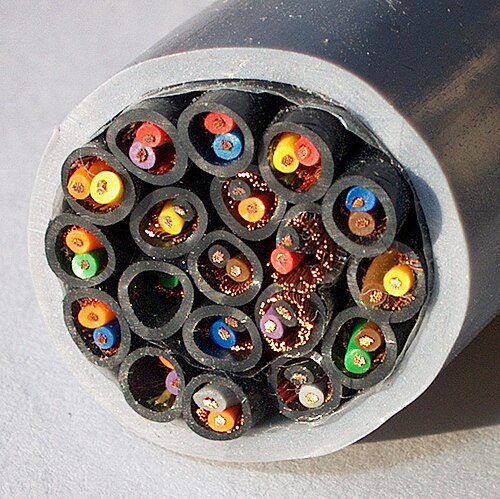

舞台照明において、^[1]マルチケーブル（多芯ケーブルまたはマルチとも呼ばれる）は、劇場で照明に電力を供給するために使用される高耐久性の電気ケーブルの一種です。基本的な構造は、単一の外側ジャケットに囲まれた個々の導体の束です。シングルケーブルの導体は3つだけですが、マルチケーブルには10以上あります。これらは、6回路または8回路の種類で動作するように構成されています。通常、マルチケーブルの両端には、Socapexコネクタと呼ばれる特定のコネクタがあります。技術者は、ケーブルをブレイクアウトとブレイクインで組み合わせます。これは基本的に、1つのSocapex端と6〜8つのEdison、twisted-lok、またはステージピンスタイルのコネクタを備えたタコのようなアダプタです。

マルチケーブルは、技術者が恒久的な回路オプションが存在しない場所に照明を取り付ける必要がある場合に使用されます。通常、照明用に設計された取り付けパイプには、劇場内のどこかにあるリモート調光ユニットにつながる恒久的な電源コンセントを備えた密閉されたレースウェイがあります。このようなオプションが利用できない場合、技術者は代わりにこれらの位置までケーブルを配線する必要があります。元々は、ケーブル束を使用して、1 本の延長コードを長距離配線して束ねたりテープでまとめたり、または単にケーブルを無秩序に配線する必要がありました。

代わりに、マルチケーブルを使用して、複数の回路を 1 本のケーブルで実行できます。マルチケーブルは、ステージ上の配線がない劇場や、建物に配線されていないポータブル調光ラックを備えたシステムで最もよく使用されます。マルチケーブルは、調光器から照明まで大量の回路をすばやく整理された方法で配線します。

6 本の個別の延長コードと比較すると、マルチケーブルはよりすっきりと整理された代替手段です。コネクタの数が少なく、マルチケーブルのアダプタには 1 から 6 までのラベルが付いているため、技術者はどの回路を作業しているのかを常に把握できます。

光源から照明までマルチケーブルを配線するのは、特に骨の折れる作業です。6 本のケーブルを 1 本ずつ配線するのに比べ、マルチケーブルははるかに重くなります。また、ケーブルに含まれる銅の量が多いため、ケーブルは元のコイル状に戻ろうとして丸まったりねじれたりしてしまいます。このため、マルチケーブルをコイル状に梱包するのも難しくなります。
