 モーターCAD 2009。 | |
| 開発者 | モーターデザイン株式会社 |
|---|---|
| 初回リリース | 1999年11月 |
| 安定版リリース | 10.4.1 / 2017年5月 |
| オペレーティング·システム | ウィンドウズ |
| タイプ | CAD |
| ライセンス | 独自 |
| Webサイト | モーターデザイン |
Motor-CAD は、Motor Design Ltd. が開発、販売する、電気モーターおよび発電機用の電磁気および熱解析パッケージです。1999年に最初にリリースされました。
モジュールは、ブラシレス永久磁石モーター(BPM)、アウターローター BPM モーター、誘導モーター、永久磁石 DC マシン、スイッチ リラクタンス モーター、同期マシン、クロー ポールマシンで使用できます。

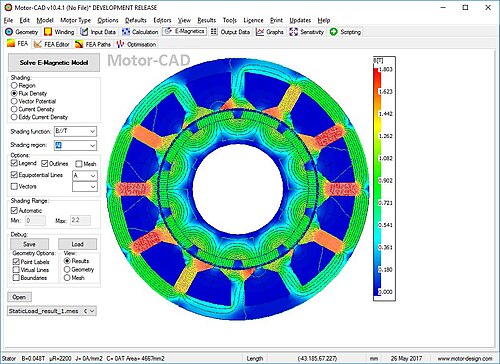

統合された超高速有限要素モジュール (EMag) は、正確な電磁気および電気性能予測を提供します。
熱モジュール (Therm) は、集中回路と有限要素熱計算を組み合わせて、機械の冷却システムを最適化します。モデル化される冷却方法には、自然対流(全密閉非換気 - TENV)、強制対流(全密閉ファン冷却 - TEFC)、通気、ウォータージャケット、水中、ウェットローターとウェットステーター、スプレー冷却、輻射および伝導があります。さまざまなハウジングタイプをモデル化できます。

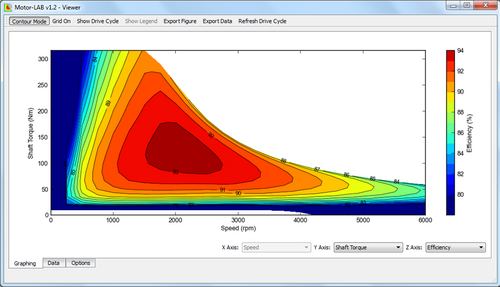

Lab モジュールは、EMag モジュールおよび Therm モジュールと連携して、新しい設計コンセプトの開発に役立ちます。数分以内に効率マッピングとデューティ サイクル/ドライブ サイクルの過渡出力を提供します。
電気機械の熱解析は、モデルの構築と達成可能な精度の点で、電磁気解析よりも難しい解析分野であると考えられています。[1] [2] [3] [4]
電気機械の熱解析は、エネルギー効率とコンパクトな設計機械への要求が高まるにつれて、ますます重要になっています。[5]これは特に、サイズ、重量、効率が機械の設計を推進する航空宇宙および自動車部門に当てはまります。[6] [7] [8] よく取られる設計アプローチは、機械設計の初期段階で機械設計の電磁気的側面と熱的側面の両方を考慮することです。[9] [10] Motor-CADを使用すると、これが可能になります。
その他の熱モデリング技術としては、数値流体力学が挙げられる。Motor-CADは、同様の精度で短時間で結果を出すことが実証されている。[11] [12]
参考文献
- ^ BOGLIETTI, A., CAVAGNINO, A., STATON, DA: 「TEFC 誘導モーターの熱解析」、Industry Applications Conference、2003 年。第 38 回 IAS 年次会議。第 2 巻、2003 年 10 月 12 ～ 16 日 ページ:849 - 856 巻 2
- ^ BOGLIETTI, A., CAVAGNINO, A., STATON, DA, SHANEL, M., MUELLER, M., MEJUTO, C.: 「電気機械の熱解析の進化と最新アプローチ」、IEEE Transactions、2009 年 3 月
- ^ STATON, DA, BOGLIETTI, A., CAVAGNINO, A.: 「小型および中型産業用誘導モーターの電気モーター熱解析のより困難な側面の解決」; IEEE Transactions on Energy Conversion、第 20 巻、第 3 号、2005 年 9 月、ページ: 620 - 628
- ^ STATON, DA, PICKERING, SJ, LAMPARD, D : 「電気モーターの熱設計における最近の進歩」、SMMA 2001 秋季技術会議「電気モーション産業のための新興技術」、2001 年 10 月 3 ～ 5 日、ノースカロライナ州ローリー・ダーラム、米国
- ^ STATON, DA: 「熱コンピュータ支援設計 - 小型モーターの革命の推進」、IEEE - IEMDC カンファレンス、MIT、マサチューセッツ州、米国、2001 年 6 月 17 ～ 20 日
- ^ FLEW, A.、「超短時間運転の航空宇宙アクチュエータ用高出力密度モーターにおける CAD の実用的応用」、英国磁気学会セミナー、ダービー、2008 年 11 月
- ^ JUNAK, J.、OMBACH, G.、STATON, DA：「永久磁石DCモーターブラシの過渡熱解析」、ICEM 2008、ポルトガル、ヴィラモウラ、2008年9月
- ^ WROBEL, R.、McNEILL, N.、STATON, DA、BOOKER, JD、MELLOR, PH：「ハイブリッドソーラー車両用の高トルク外部ローターハブドライブ」、2006 IEEE 車両動力および推進会議 VPPC 2006、ウィンザー、英国、2006 年 9 月 6 ～ 8 日
- ^ DORRELL, DG, STATON, DA, McGILP, MI、「電気機械の設計に対する電磁気と熱の複合アプローチ」IECON 2006、パリ、2006 年 11 月
- ^ AL'AKAYSHEE, Q., STATON, DA : 1150hp モーター設計、電磁気および熱解析、ICEM 2002、ベルギー、ブルージュ、2002 年 8 月 25 ～ 28 日
- ^ CHIN, YK, NORDLUND, E., STATON, DA: 「熱解析 - 集中回路モデルと有限要素解析」、第 6 回国際電力工学会議 (IPEC2003)、pp. 952 - 957、シンガポール、2003 年 11 月 27 ～ 29 日
- ^ TASSI, A., ZANOCCHI, G., STATON, DA : 「外部ローターモーターの FEM および集中回路熱解析」IECON 2006、パリ、2006 年 11 月
