マイクコネクタ

マイクを PA システム、ラジオ、テープ レコーダー、その他多数のデバイスを含むオーディオ機器に接続するために、さまざまな電気コネクタが使用されてきました。

写真: 2.5 mm モノラル (TS)、3.5 mm モノラルおよびステレオ (TRS)、および1 ⁄ 4インチ (6.4 mm) ステレオ (TRS) フォン コネクタ 消費者が使用する最も一般的なマイク コネクタは、古くからあるフォン コネクタで、サイズは1 ⁄ 4インチ (6.4 mm)、3.5 mm、および 2.5 mm で、モノラルとステレオの両方の構成があります。3 セグメントTRS (Tip-Ring-Sleeve)コネクタを備えたすべてのマイク プラグが実際にステレオであるわけではありません。ほとんどのコンピューター マイクは、3 番目のセグメントを使用してマイクのバイアス電力を伝送します。

これらの丸いコネクタの直径は約 1 インチです。これらは 40 年代後半から 50 年代にかけて、コネチカット州ニューヘブンの WELI で広く使用されていました。参照: http://terryking.us/OldRadio/OP-4-RCA-RemoteAmplifier-1934-Rear.jpg 左側の 3 つのコネクタは、1934 年型 "P" 丸型マイク コネクタです。外観は次のようになります: http://terryking.us/OldRadio/P-CG-12S.jpg

これらは、古い P コネクタを D 字型にアップグレードしたもので、金メッキのピンとソケットが付いています。外観は次のようになります: http://terryking.us/OldRadio/UA-3-12.jpg

これは、1980 年頃まで高インピーダンス マイクで使用されていた Swichcraft コネクタの部品番号です。外径最大 0.281 インチ (7.1 mm) の同軸ケーブル用です。

取り付けは 5/8-27 のネジ付きリングで行われ、コネクタ本体のネジを外すと、メス コネクタがオス コネクタになります。

ワイヤ接続ははんだ付けで行われます。中心導体は穴にはんだ付けされ、平らな中心接点を形成します。ケーブル シールドは、セット スクリューでコネクタ本体に固定されているストレイン リリーフ スプリングにはんだ付けされています。

接続リングにスプリング荷重がかからないため、振動によりねじリングが緩み、断続的な接触が生じる傾向があります。

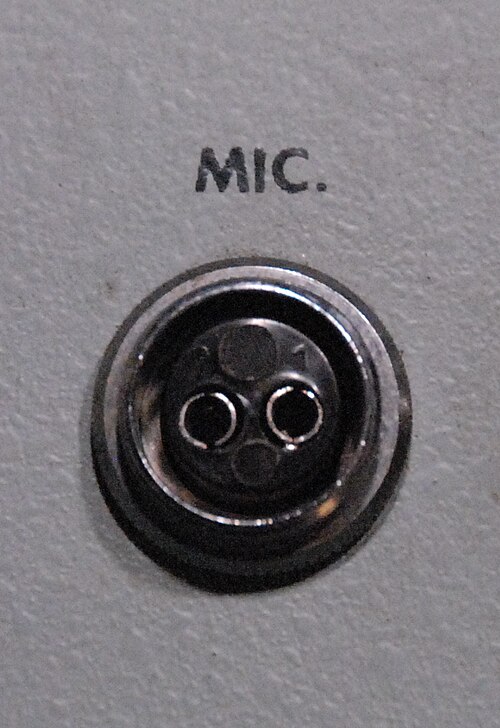

1930 年代から 1980 年代にかけて人気のあったマイクロフォン コネクタ。元々は Amphenole 社によって製造されていました。Amphenole 社は 1980 年代初頭にこの製品を WPI Interconnect 社に売却しました。80-PC2F と嵌合する Amphenole 80-MC2M マイクロフォン コネクタは、アメリカのラジオ メーカー (1950 年代から 1970 年代) で人気がありました。

プロフェッショナル マイクで最も一般的に使用されている一般的な 3 ピンXLR コネクタは、プロフェッショナル オーディオ機器間で バランス オーディオを転送するための標準です。

4 ピン XLR は、Clear-Comや Telex 製のシステムなどのインターコム ヘッドセットの標準コネクタです。モノラル ヘッドフォン信号には 2 つのピンが使用され、アンバランス マイク信号には 2 つのピンが使用されます。

4 ピン XLR コネクタはアマチュア無線マイクでもよく使用されますが、代わりにアンバランス オーディオを転送し、4 番目のピン (共通グランド付き) をマイクのボタンで起動するプッシュ ツー トーク (PTT) 回路に使用します。放送ラジオのプロの中には、これらのマイクを使用する人もいます。PTT 回路を咳払いボタン (瞬間ミュート ボタン) として使用して、音声が放送されることなく咳をしたり、咳払いをしたり、スタジオ内の他の人にコメントしたりすることができます。また、dmx512 デジタル ステージ コントロールにも使用されます。

1970年代に日本のラジオメーカーが市民バンドやアマチュア無線機器のマイクコネクタ用のドイツのDINコネクタ規格の代替として初めて使用したこれらのねじ込み式円形コネクタは、2、3、4、5、6、7、または8ピンで利用できます。これらは他の目的でもよく使用され、たとえば、1970年代のケンウッド携帯ラジオのDC電源に使用された2ピンコネクタや、1990年代の東アジアメーカーのはんだ付けステーションでアイロン/ハンドピース用のコネクタとして使用されています。^[1]

これらのコネクタの米国輸入販売業者である Philmore-Datel (イリノイ州ロックフォードの LKG Industries) の報告によると、元の日本の製造業者である Foster は生産を中止しました。2011年の東北地方の地震と津波で工場が失われたため、コネクタの製造は日本から台湾と中国本土に移りました。

1950年代にこのタイプのコネクタを最初に製造した神奈川県の丸伸電機製造株式会社は、現在も製造を続けています。^[2]アイコムや八重洲無線などの日本の通信機器メーカーは、自社製品に丸伸電機のコネクタを使用しています。

これらのコネクタは、CB コネクタ、モバイル コネクタ、マイク コネクタ、電源コネクタなど、さまざまな一般名で販売されています。XLRコネクタと誤認されることもあります。

中国本土および台湾のメーカーは、このコネクタを電力および航空電子機器用途のGX16 (16 mm) として採用しました。中国のGX シリーズは、はんだ付けステーション、航空電子機器、海洋機器などのマルチ電圧コネクタとして使用されています 。

この円形コネクタは大部分が標準化されていますが、配線やピンの使用に関する業界標準はありません。特定の機能に対する個々のピンの割り当ては、メーカーによって異なります。たとえば、アマチュア無線では、Icom、Kenwood、Yaesu の無線機が 8 ピンのねじ込み式コネクタを使用していますが、あるブランドのマイクは、少なくともマイクと無線機の間にアダプタ ケーブルを使用しない限り、他の 2 つのブランドとは互換性がありません。

モジュラーコネクタは、もともと電話用に設計され、後にコンピュータネットワークに採用されましたが、3 大メーカー (Icom、Kenwood、Yaesu) のモデルを含む現代のアマチュア無線機器のマイク接続に広く使用されていますが、主にモバイル無線機器 (車両に搭載するように設計) で使用されています。

ねじ込み式の丸型マイクコネクタと同様に、メーカー間、さらには同じメーカーの異なるモデル間でも標準化がほとんど行われていないため、非 OEM または自作のマイクやその他の機器を接続するときに、重大な相互運用性の問題が発生します。

モジュラー マイク コネクタを備えた無線機のほとんどは 8P8C (俗称: RJ45) コネクタを使用しますが、6P6C または 4P4C コネクタを使用するものもあります。
