測定カテゴリ

測定カテゴリは、国際電気標準会議（IEC）^[1]による、通常は建物（住宅または産業用）内の設備および機器の測定および試験に使用される 活線電気回路の分類方法です。

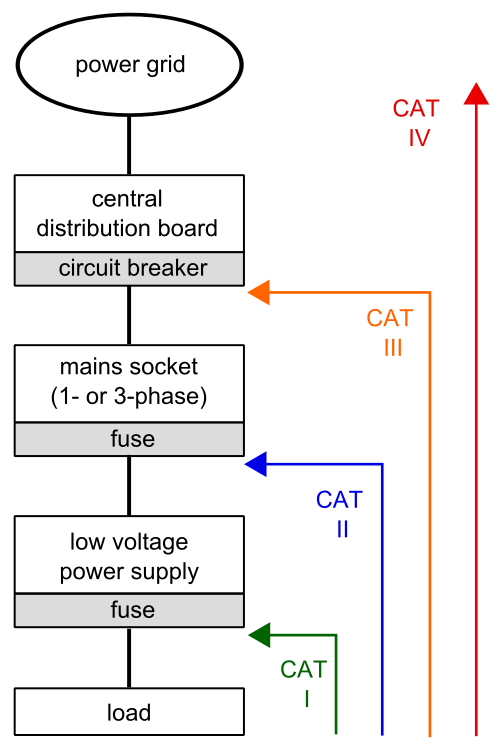

これらのカテゴリは、特定の回路ポイントで利用可能な総連続エネルギーと、インパルス電圧の発生を考慮に入れています。エネルギーは回路ブレーカーまたはヒューズによって制限され、インパルス電圧は公称電圧レベルによって制限されます。

測定回路は、測定または試験中に接続されている回路からの動作電圧と過渡的ストレスにさらされます。測定回路が主電源の測定に使用される場合、過渡的ストレスは、測定が実行される設備内の場所によって推定できます。測定回路が他の電気信号の測定に使用される場合、過渡的ストレスは、測定機器の能力を超えないようにユーザーが考慮する必要があります。この規格では、回路は次の測定カテゴリに分類されています。^[2]

カテゴリー I は、主電源に直接接続されていない回路で実行される測定用です。

例としては、主電源から派生していない回路や、特別に保護された（内部の）主電源由来回路の測定がある。後者の場合、過渡ストレスは変動するため、IEC 61010-1-5.4.1(g)では、機器の過渡耐性をユーザーに知らせることが要求されている。^[2]

測定カテゴリ II は、低電圧設備に直接接続された回路で実行される測定用です。

例としては、家庭用電化製品、携帯工具、および類似の機器の測定が挙げられます。^[2]

測定カテゴリー III は、建物設備内で実行される測定用です。

例としては、配電盤、遮断器、ケーブル、バスバー、接続箱、スイッチ、固定設備内のコンセントを含む配線、産業用機器の測定が挙げられます。^[2]

測定カテゴリ IV は、低電圧設備の供給源で実行される測定用です。

例としては、電気メーターや一次過電流保護装置およびリップル制御ユニットの測定などがあげられる。^[2]

クリアランスの値は、電気絶縁と、2 つの通電部品間 (または通電部品と接地部品間) のアーク フラッシュの可能性に関係します。電圧が高いほど、クリアランスも大きくなります。二重絶縁の場合、クリアランスは 2 倍にする必要があります。

必要な値は、単一絶縁 CAT II、50 V の場合は 0.04 mm、二重絶縁 CAT IV、1000 V の場合は 28 mm までさまざまです。正確な値は国際規格で定義されています。適切な機器の設計プロセスでは、このような規格に厳密に従う必要があります。

クリアランスと同様に、必要なインパルス耐電圧の値は 500 V (CAT II、50 V) から 12,000 V (CAT IV、1000 V) まで変化します。
