マクラウドゲージ

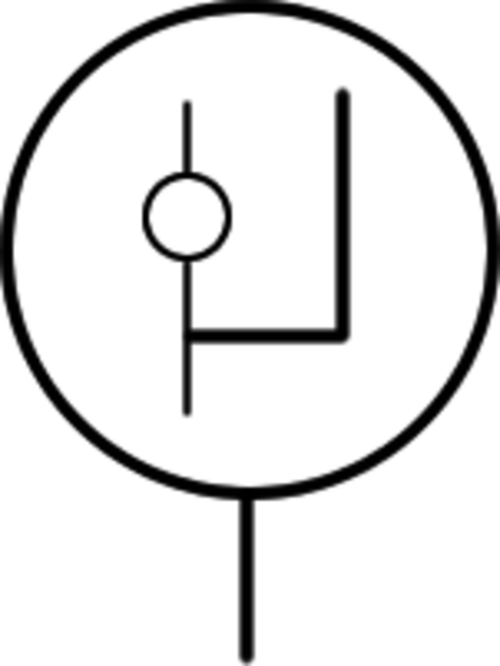

マクラウド真空計は、 10 ⁻⁶ Torr (0.133 m Pa )までの非常に低い圧力を測定するために使用される科学機器です。1874年にハーバート・マクラウド(1841–1923)によって発明されました。 ^{[1]マクラウド真空計は、かつては}凍結乾燥装置などの真空下で動作する装置に取り付けられているのがよく見られました。しかし、今日ではこれらの真空計は主に電子真空計に置き換えられています。

マクラウド圧力計の設計は、水銀柱圧力計の設計に多少似ています。通常、圧力計には水銀が充填されています。誤って使用すると、この水銀が漏れて、圧力計に取り付けられた真空システムを汚染する可能性があります。

マクラウド圧力計は、真空チャンバーからサンプル量のガスを取り込み、それを傾けて水銀を充填することで圧縮します。この小さな容積内の圧力は水銀マノメーターで測定され、圧縮比（初期容積と最終容積の比）がわかれば、ボイルの法則を適用して元の真空の圧力を判定できます。

この方法は、酸素や窒素などの非凝縮性ガスに対してはかなり正確です。ただし、水蒸気、アンモニア、二酸化炭素、ポンプオイル蒸気などの凝縮性ガスは、真空チャンバーの低圧ではガス状であっても、マクラウド圧力計で圧縮されると凝縮します。その結果、実際の圧力よりはるかに低い圧力を示す誤った測定値が表示されます。マクラウド圧力計とコールドトラップを併用して、これらの蒸気が圧力計に入る前に凝縮させることができます。

マクラウド ゲージの利点は、すべての非凝縮性ガスに対して校正がほぼ同じであることです。この装置は手動で操作して目盛りを目視で読み取ることも、さまざまな方法でプロセスを自動化することもできます。たとえば、小型の電気モーターでアセンブリを定期的に回転させてガス サンプルを収集できます。細い白金線が毛細管内にある場合、その抵抗がその周囲の水銀柱の高さを示します。

現代の電子真空計は使い方が簡単で壊れにくく、水銀の危険性もありませんが、その測定値は測定対象のガスの化学的性質に大きく依存し、校正は不安定です。このため、マクラウド ゲージは電子ゲージの校正標準として引き続き使用されています。
