マグネパン

マグネパンは、米国ミネソタ州ホワイトベアレイクにある民間の高級オーディオスピーカーメーカーです。同社のスピーカー技術は、1969 年にエンジニアのジム・ワイニーによって考案され、 実装されまし た。

Magneplanar (「Maggies」と呼ばれることが多い) というブランド名で販売されている Magnepan のスピーカー設計は、エンクロージャに取り付けられたコーンではなく、パネルに取り付けられた平面ドライバー システムに依存する点で、従来のスピーカーとは異なります。Magneplanar の再生メカニズム (静磁スピーカー) は、垂直に並んだ永久磁石ストリップによって生成される磁場内にある薄いマイラーシートに取り付けられた細い導電ワイヤや箔ストリップで構成されています。電気信号が導体に適用されると、結果として生じる電流が磁場を移動してワイヤまたはテープに力を加え、マイラー フィルム シートを動かして、音を双極子として放射します。原理的には、このアプローチはボイス コイル駆動のコーン スピーカーと同じ概念に依存していますが、Magneplanar スピーカーでは「ボイス コイル」が放射面に直接取り付けられています (接着されています)。コーン スピーカーでは力がボイス コイルにのみ適用されるため、コーン ブレークアップと呼ばれる歪みモードがあります。マグネプレーナースピーカーでは、放射面全体に力がより均等に適用されるため、歪みモードが少なくなります。

音は放射面の前面と背面の両方から放射されます。スピーカーの背面からの音は、リスニングエリアの前面の壁で反射されます。これにより、スピーカーのサウンドステージ （空間感覚とリアリティ）が効果的に強化されると言われています。パッシブマグネットアレイを使用するマグネプラナー設計は、このタイプのスピーカーとしては初めてではあるものの、ユニークなスピーカー実装ではありません。Eminent Technology、Analysis Audio、Apogeeなどもパッシブマグネット設計を採用しています。大まかに言えば、これらは平面磁気スピーカーに分類されます。^[1]

Magneplanarに似たスピーカー設計は他にもあります。MartinLoganやQuad Electroacousticsなどは、ダイポール モデルの別のバリエーションである静電型スピーカーを製造しています。静電型スピーカーは、多少異なる原理で動作します。Magneplanar のボイス コイルは、マイラー フィルムのシートに取り付けられた導電性ワイヤまたは箔ストリップですが、静電型スピーカーは、フィルムを動かす 2 つのグリッド (ステータ) の間に帯電した導電性フィルムを吊り下げます。両方の設計の欠点の 1 つは、深い低音を生成するために非常に大きなパネルが必要になることです。Magnepan は、スピーカーの物理的なサイズによってこの問題に対処しました。物理的に大きな放射面により、より多くの低音が生成されます。MartinLogan は、スピーカー シャーシの別のセクションに従来のコーン型低音ドライバーを取り付けることで低音の問題を解決しました。その結果、通常、物理的に Magneplanar よりも小さなスピーカーになります。

マグネパンの寿命は 20 ～ 30 年です。最終的には、ワイヤーまたはアルミニウム ストリップがマイラーから剥離し始めます。剥離により、低周波数を再生するときにブザー音が発生し、さらに悪化します。この寿命は、暖炉やヒート ダクトの熱、または直射日光による紫外線にさらされると大幅に短くなります。マグネパンは工場に送って修理できます。自宅で修理することもできます。

マグネパンは、静磁気スピーカーの構築にいくつかの異なる技術を採用しています。 Magnepan スピーカーはすべて、厚さ 0.060 インチ (1.5 mm) の柔軟なフェライト磁石ストリップ (冷蔵庫の磁石のような) をベースにしており、通常は幅 1/4 インチ (6 mm) (ミッドバス) または幅 1/8 インチ (3 mm) (ツイーター) にカットされ、長さはスピーカーの長さとほぼ同じです。磁石は、カスタムの穴あき 20ゲージ(1 mm) の鋼板に接着されています。鋼板は磁石を支え、磁石の背面の磁気回路も完成させ、磁石の前面の磁場を約 25% 強化します。厚さ 0.0005 インチ (12.5 μm) のマイラーフィルムは、磁石から約 1/16 インチ (1.6 mm) 離れた磁石構造の前面に吊り下げられています。次に、アルミニウム線またはフィルムがマイラーに接着されています。アルミニウムのみが使用されています。銅の抵抗はアルミニウムの 3 分の 2 であるため、スピーカーがはるかに大きくなるか、駆動がはるかに困難になります。非常に2.7 オームのスピーカーに対応できるアンプはほとんどありません。古いマグネパンは、ツイーター用に細い 31 ゲージ(0.0089 インチ、0.23 mm)、ミッドベース用に太い 22 ゲージ (0.0253 インチ、0.64 mm) のアルミ製マグネット ワイヤを使用していました。ワイヤは 3M 77 スプレー接着剤でマイラーに接着され、3M Fastbond 30NF で密封されます (マグネパンは以前は密封に Milloxane を使用していましたが、現在は使用していません)。

新しいマグネパンは、ワイヤーの代わりに厚さ30μm（0.0012インチ）、幅1/8インチ（3mm）のアルミテープを使用しています。ワイヤーの代わりにアルミテープが使用されている場合、マグネパンはスピーカーを「準リボン」と呼んでいます。^[2]アルミテープを使用すると、マイラースピーカーの振動板への駆動力が分散され、歪みが著しく低減されます。

マグネパン リボンは、厚さ約 5 μm (0.0002 インチ)、幅 1/4 インチ (6 mm)、長さ 60 インチ (1.5 m) のアルミニウム ストリップで作られています。アルミニウムは波形になっており、プリーツによりリボンが磁石の間で曲がるのを防ぎます。波形にする前のリボンの長さは 80 インチ (2 m) ほどです。アルミニウムは、 断面が約3 ⁄ 8 インチ ×  1 ⁄ 2インチ (9.5 mm × 12.7 mm) の 2 つのフェライト磁石の間に吊り下げられています。磁石は、1/8インチ（3 mm）の厚さの成形された穴あき鋼片に取り付けられており、磁石を所定の位置に保持するとともに磁気回路を完成させ、磁石ギャップの磁場が約40％強くなります。^[3] 20.7と30.7スピーカーはプッシュプル設計です。前面と背面に磁石が付いているため、より直線的な磁場が得られます。他のすべてのモデルでは、振動板の背面にのみ磁石が付いています。

Magnepan の全体的な設計で最も頻繁に挙げられる欠点は、効率が比較的低いことと、エンクロージャがないため、非常に低い低音域を再生するのが難しいことです。抵抗が低い (4 オーム) ことと感度が低い (86 dB) ことから、Magnepan を適度な音量で聴くには驚くほどの電流が必要です。多くの安価なレシーバーは、必要な電流容量がないため、クロスオーバー歪み、電流 / SOA クリッピング、スルー制限などのさまざまな歪みモードに入り、その結果、Magnepan の音質があまり良くない場合があります。アンプがクリッピングを開始すると、リボンまたはトレブル配線が破損する可能性があります。100 ワット以上の高電流アンプで Magnepan を駆動すると、音質が大幅に向上します。一般に、アンプは 8 オームの 2 倍の電力を 4 オームに出力する必要があります。仕様が 2 倍未満の場合、アンプの電源および/または出力段では、Magnepan から最高の音質を得るのに十分ではない可能性があります。多くの適切な最新およびビンテージ アンプはこれを実現できますが、設計によって異なります。

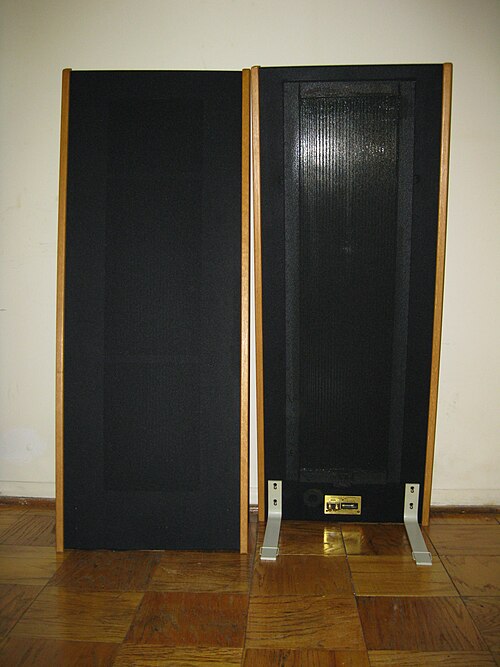

もともとマグネパンは MG シリーズと Tympani シリーズを販売していました。Tympani シリーズは数十年前に製造中止となり、20.7 および 30.7 スピーカーに置き換えられました。MG シリーズは継続的に製造されていますが、名前から「MG」が削除されました。そのため、MG-I は現在 1.7、MG-II は現在 (製造中止) 2.7、MG-III は現在 3.7 となっています。マグネパンは小型で比較的安価なスピーカー SMG も製造していましたが、これが MMG となり、現在は LRS と呼ばれています。Tympanis および MG スピーカーはすべてワイヤー オン マイラーで作られていました。名前に「MG」が付いていないスピーカーはすべてアルミホイル オン マイラー (「準リボン」) で作られています。 2.6、2.7i、MG-III、3.7、Tympani IV、20.7、30.7 にはすべて Magnepan のリボン ドライバーが搭載されており、最大 40 kHz のサウンドを生成します。その他のスピーカーには真のリボンが搭載されていないため、最大約 18～25 kHz のサウンドしか生成しません。

すべてのマグネパンは 4 オームのスピーカーで、500 Hz、2.83 V で 86 dB の感度を備えています。
