IEC メートルねじサイズコネクタ

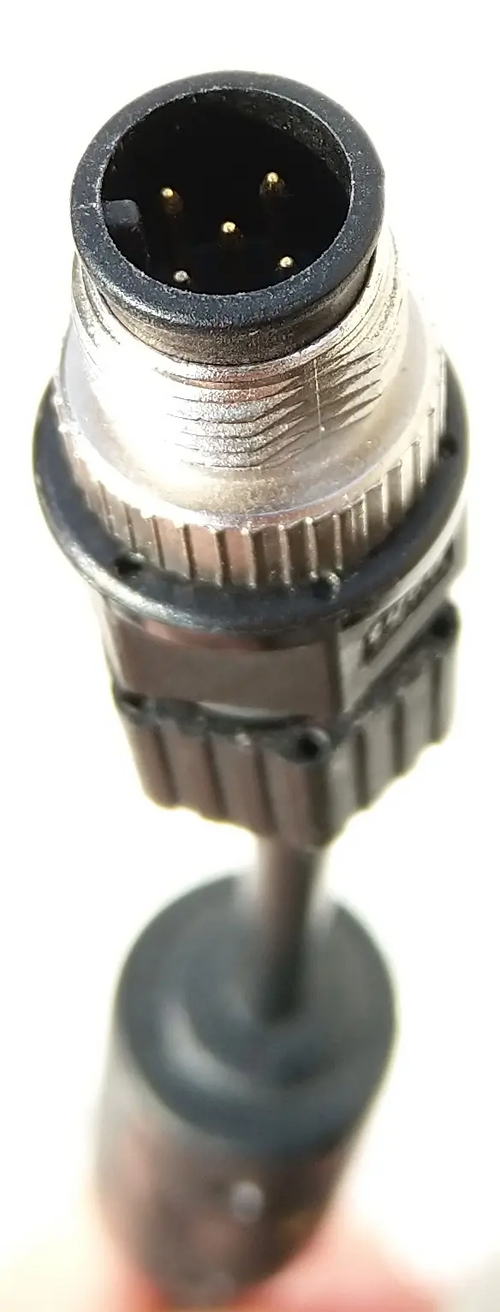

M12 A コード 5 ピンコネクタ: 各コネクタサイズでは、A コードは特定のピン配置バリアントではなく、さまざまなピン数で定義される唯一のバリアントです。

IECメートルねじサイズコネクタは、 IECによって定義された電気コネクタのファミリであり、ISOメートルねじ山に従ってM5、M8、M12と命名されています。^[1]数字は、同じ名前のねじと同様に、外ねじの直径をミリメートル単位で示します。ただし、コネクタは、ピンレイアウト、接続面の形状、電気的特性などを定義する1つ以上の文字で表される、いわゆるコーディングによってさらに分類されます。^[2]^[3]

種類が豊富なのは、誤接続を防ぐためでもある。^[2]コネクタのサイズが大きいほど種類が多く、アナログ信号やデジタル信号からAC電源やDC電源までさまざまなコネクタが指定されている。^[4]

各「コーディング」には異なるキー溝があり、互換性のないキー付きコネクタ間の誤った接続を防ぎます。^[5]

ケーブルの端にあるコネクタには自由に回転するネジ山があり、これを回してプラグを対応するソケットにねじ込みます。一方、機器に取り付けられたコネクタには固定されたネジ山があり、回転しません。つまり、2 つのパネルマウントコネクタはねじ込むことができないため、互いに適合しませんが、2 本のケーブルは結合できます。この配置は性別によって影響を受けません。オスとメスの両方のパネルマウントコネクタは固定されており、オスとメスの両方のケーブル端には自由に回転するネジ山があります。

主な用途としては、工場の自動化や輸送などがあります。^{[2]製品は、高い耐候性、耐薬品性（高い}IP評価）^[2]と機械的耐久性を考慮して設計することができます。 ^[1]

標準リスト

IEC 61076-2-101 ねじロック式M12コネクタ: M12 A、B、C、D、Pコード
IEC 61076-2-104 ネジロックまたはスナップロック付きM8コネクタ：M8 AおよびBコード
IEC 61076-2-105 ねじロック付き M5 コネクタ: M5 (A コードのみ定義)
IEC 61076-2-109 最大500MHzのデータ伝送周波数用のねじロック付きM12コネクタ：M12 XおよびHコーディング
IEC 61076-2-111 ねじロック式 M12 電源コネクタ: M12 E、F、K、L、M、S、T コード
IEC 61076-2-113 最大100MHzのデータ伝送周波数用のねじロック式電源および信号接点を備えたM12コネクタ：M12 Yコーディング^[6]
IEC 61076-2-114 最大100 MHzのデータ伝送周波数用のねじロック式、電源および信号接点を備えたM8コネクタ：M8 DおよびPコーディング
IEC 61754-27 M12-FO (光ファイバー)

バリエーション

すべてのバリエーションにおいて、1つまたは複数のピンを取り外して、異なるキーのコネクタを作成することができます。^[7] たとえば、6ピンコネクタの任意のピンを取り外して、互換性のない6つの異なる5ピンコネクタを作成できます。
