ライナーロックは、折りたたみ式ポケットナイフのロック機構です。ライナーロックは、片手でナイフの位置を変えずに開閉できるサイドスプリングロックを備えた折りたたみナイフです。ロックは摩耗に合わせて自動的に調整されます。現代のライナーロックは 19 世紀後半に起源を遡りますが、1980 年代にアメリカのカスタムナイフメーカー、マイケル ウォーカーによってデザインが改良されました。
歴史
ライナーロックナイフは19世紀後半から存在しています。カタラウガス社のライナーロック特許825,093は1906年7月3日に発行されました。特許が失効した1923年以降、この技術は他のメーカーによって使用され、軍用および電力線作業員用の2枚刃電気技師用ナイフや、ロック式ドライバーストリッパーブレード用のカミラスTL-29などに使用されましたが、2007年にカミラス・カトラリー社が倒産しました。[1]

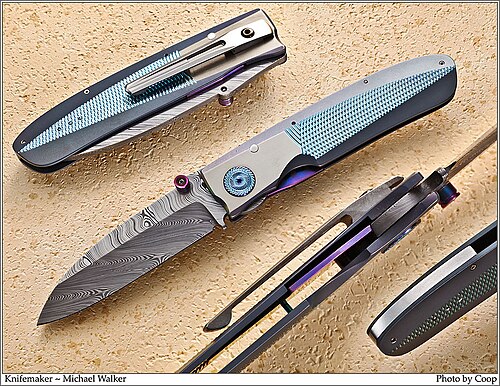

ウォーカーはデザインを改良して普及させ、[2] [3]最終的に1990年3月に「ライナーロック」という名前で商標[4]を取得しました。 [5] [6]ウォーカーのデザインの改良点は、ナイフを片手で開けやすくすることでした。[7] これは、弱いバックスプリングを取り除き、刃を開いた位置に揃えるための熱処理されたストップピンを追加することで実現しました。[7] ウォーカーは、ライナーからの同じスプリング力を使用して刃を閉じた位置に保持するためのデテントボールを追加しました。[7] [8]
工事
ライナーロック機構は、最も一般的にはチタン合金または鋼でできています。[8]ライナーロックのロックサイドライナーは、上から下に向かって分割されており、ブレードのタングに当たってブレードが閉じるのを防ぐ自動車のリーフスプリング（ロックバーとも呼ばれる）に似ています。 [9] 1988年のブレイドとのインタビューで、ウォーカーは「この長いリーフスプリング効果により、ロック機構へのストレスが軽減されます」と述べています。[9]オリジナルの電気技師用ナイフのロックは、主にドライバーの刃を開いたままにするためのものでした（ナイフの刃自体はスリップジョイント方式で固定されていました）が、ウォーカーの改良により、ナイフの刃がユーザーの手に閉じるのを防ぎ、真のロックに変換されました。[8] [10]
ロックを解除するには、ロックバーをハンドル側に押し戻すと、刃が自由に閉じるようになります。閉じた位置では、ロックバー（板バネ）はハンドルと刃の横にあります。[9]
バリエーション
ライナーロックまたはロッキングライナーには、ナイフメーカーによってさまざまなバリエーションがあります。1つの例はフレームロックで、リーブインテグラルロックとも呼ばれ、セベンザに使用されています。「フレームロック」では、ライナーではなくフレームがリーフスプリング/ロックバーのように機能します。インセットライナーロックと呼ばれる別のバリエーションでは、リーフスプリングがハンドルのプラスチックスケールに埋め込まれており、技術的には金属ライナーが不要です。カーショウナイブズは、カスタムナイフメーカーのRJマーティンが設計した「ナーブ」と呼ばれるナイフに「ピンとディンプルのロック」を使用して、刃を閉じた状態に保ちます。[11]
ライナーロックを採用しているナイフメーカーやナイフ製造会社は数多くありますが、アルファベット順にいくつか挙げると次のようになります。
- ベンチメイド
- バックナイフ
- コールドスチール
- アーネスト・エマーソン
- フェルクニーヴェン
- ガーバーナイフ
- ケン・オニオン
- レザーマン
- マイケル・ウォーカー
- マイク・スノディ
- マイクロテックナイフ
- ロバート・テルツオラ
- スパイダルコ
- ストライダーナイフ
- ビクトリノックス
