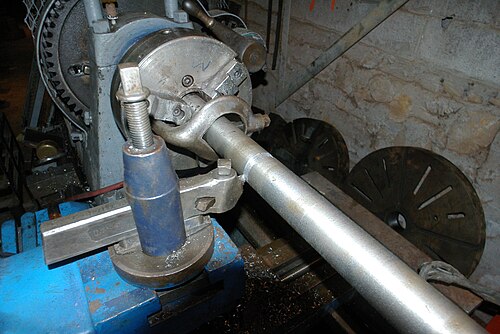

旋盤ドッグは、通常鋳鉄、鋼、またはアルミニウムで作られた機械装置で、旋盤のセンター間に取り付けられたワークピースにフェースプレートから回転運動を伝達します。[ 1 ]ドッグの尾は、駆動フェースプレートのスロット、フェースプレートに取り付けられたスタッド、または場合によってはチャックジョーの側面によって回転します。ワークピースはドッグの開口部を通過し、1 つ以上の止めねじまたはクランプ機構によってワークが固定されます。ワークピースの最大断面寸法は、ドッグの開口部の寸法によって制限されます。旋盤ドッグは、ストレートテールまたはベントテールの形状で提供され、シングルテールまたはダブルテールの場合があります。正方形、長方形、または不規則な形状のワークを保持するように設計され、通常 2 本のキャップスクリューで固定された可動部分を持つ旋盤ドッグは、クランプドッグと呼ばれます。[ 2 ]ベントテールドッグは、駆動フェースプレートのスロットまたはチャックジョーに直接かみ合うことができますが、ドッグの尾とフェースプレートスロットの閉じた端の間にクリアランスがない場合、ワークをセンターからずらす可能性があります。[ 3 ]ストレートテールドッグは、ワークが中心からずれるという問題は発生しませんが、フェースプレートに少なくとも 1 つの駆動スタッドを取り付ける必要があります。ドッグセットアップの回転質量がバランスされていない場合、ワークの偏心運動が発生する可能性があります。[ 4 ]カウンターバランスまたはスピンドル速度の低下が必要になる場合があります。旋盤ドッグを使用する際は、引っかかりやすいので、オペレーターは注意する必要があります。ドッグの外側表面より突き出ない、できればマルチスプライン駆動設計のヘッドレスセットスクリューの使用が推奨されます。旋盤ドッグは、センターを中心に回転する同様のフェースプレートを備えた一部のインデックスヘッドやその他のツールでも使用できます。
