ラップジョイント

重ね継ぎまたはオーバーラップ継ぎは、部材が重なり合う継ぎ目です。重ね継ぎは、木材、プラスチック、または金属を接合するために使用できます。重ね継ぎは、木工で木材を接合するために使用できます。

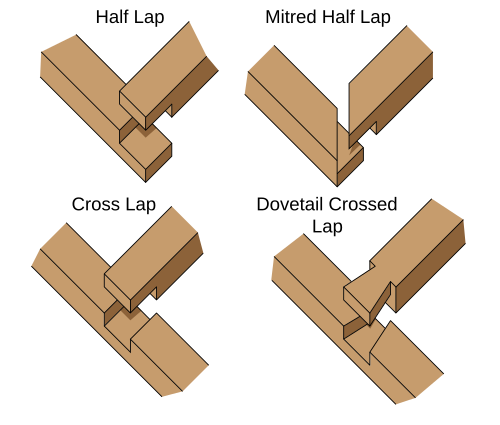

重ね継ぎは、フル ラップまたはハーフ ラップのいずれかです。フル ラップでは、接合されるいずれの部材からも材料が除去されず、ジョイントの厚さは 2 つの部材を合わせた厚さになります。ハーフ ラップ ジョイントまたは半割りジョイントでは、両方の部材から材料が除去されるため、ジョイントの厚さは最も厚い部材の厚さになります。ハーフ ラップ ジョイントで最も一般的なのは、部材の厚さが同じで、それぞれの厚さの半分が除去されることです。

木工接合に関して言えば、2枚の長い木目を接着剤で接合するこの接合は、せん断力に耐える能力が最も強く、ほぞ継ぎやその他一般に知られている「強い」接合をも上回ります。^[1]

金属溶接に関しては、プレートの端を重ねて作るこの接合は、ほとんどの作業には推奨されません。単一のラップは曲げに対する抵抗がほとんどありません。互いにフィットする2つのシリンダーを接合するには十分に使用できます。^[2]

• キャビネット製作におけるフレーム組み立て
• 仮枠
• 木造建築におけるいくつかの応用
• テーブル

半割り重ね継ぎは、フレーミング用の移行部分やキャビネットに広く使用されています。半割り重ね継ぎは、素早く簡単に作ることができ、長木目同士の接着面が良好なため、高い強度が得られます。肩部は、ラッキング (斜めの歪み) に対する抵抗力があります。木材のねじれを防ぐために、 ダボや機械式留め具で補強することもできます。

単にプル ラップとも呼ばれるこの接合は、ラップ ジョイントの基本形式で、部材を端から端まで平行または直角に接合するときに使用されます。長方形のフレームのように、ジョイントがコーナーを形成する場合、このジョイントはコーナー ラップと呼ばれることがよくあります。これは最も一般的なエンド ラップ形式で、フレーミングで最も多く使用されます。

部材が平行なハーフラップの場合、ジョイントはハーフラップ スプライスと呼ばれることがあります。これはスプライス ジョイントであり、短い部材を端から端まで接合する場合の スカーフィングの代替手段です。

エンドラップのメンバーは両方とも、それぞれ 1 つの肩と 1 つの頬を持っています。

用途:

• キャビネット内部フレーム
• フレーム メンバーを成形するときに表示されるフレーム。

このラップと基本的なハーフ ラップの主な違いは、ジョイントが片方または両方のメンバーの端ではなく、中央にあることです。2 つのメンバーは互いに直角で、メンバーの 1 つはジョイントで終わる場合もあれば、ジョイントを超えて続く場合もあります。メンバーの 1 つがすねで終わる場合、それはT ラップまたはミドル ラップと呼ばれることがよくあります。両方のメンバーがジョイントを超えて続くクロス ラップでは、各メンバーに 2 つの肩と 1 つの頬があります。

用途:

• キャビネット内部フレーム
• シンプルなフレームとブレース

これは、クロスピースからのステムの引き抜きに抵抗する角度でハウジングがカットされたラップです。

用途:

• 張力によってジョイントが引き離される可能性があるフレーミングアプリケーション

マイターハーフラップは、接着面が狭くなるため、ジョイントの中で最も弱いバージョンです。

用途:

• 斜めコーナーが求められる目に見えるフレーミングアプリケーション

• シップラップ
• ブライドルジョイント
• 半分ジョイント
• スカーフジョイント
• スプライスジョイント
• フィンガージョイント
