パンチカードソーター

パンチカードソーターは、パンチカードの束を仕分ける機械です。

ユニット レコード装置を使用してパンチ カードのデータを処理するほとんどの施設では、ソートが主要な作業でした。多くのプロセスのワークフローでは、カードにパンチされたデータに基づいて、カードのデッキを特定の順序に並べる必要がありました。同じデッキでも、処理手順によってソートの方法が異なる場合があります。人気の高いソート機ファミリーである IBM 80 シリーズ ソート機は、選択した列にパンチされた穴とソート機の設定に応じて、入力カードを 13 個のポケットの 1 つにソートしました。

カード ソーターの基本的な操作は、パンチ カードを取り、1 つの列を調べ、選択したポケットにカードを入れることです。パンチ カードには 12 列あり、ソーターには 13 個のポケットがあります。1 つのポケットは空白、不合格、およびエラー用です。(IBM 1962)

カードは通常、下端 (「9 エッジ」) を先にして、表面を下にしてソーターに通されます。小さな金属ブラシまたは光学センサーが配置されており、各カードがソーターを通過すると、1 つの列がブラシまたは光学センサーの下を通過します。その列で感知された穴とソーター コントロールの設定により、カードがどのポケットに送られるかが決まります。この方向付けは、ソーター フィード メカニズムの長さに沿って走る金属ストリップ (またはシュート ブレード) のスタックにカードを滑り込ませることで行われます。各ブレードは出力ポケットの 1 つより上で終わり、カードは指定されたポケットに送られます。^[1]

複数列のソートは、通常、最初に最下位の列をソートし、次に列ごとに最上位の列に進むことによって行われます。これは、最下位桁基数ソートと呼ばれます。

数字列には、行 0 ～ 9 に 1 つのパンチがあり、行 11 ～ 12 に符号オーバーパンチがある場合があり、ソーターを 1 回通過するだけでソートできます。アルファベット列には、行 12、11、または 0 にゾーンパンチがあり、行 1 ～ 9 のいずれかに数字パンチがあり、その列でカードの一部またはすべてをソーターに 2 回通過させることでソートできます。パンチカード コードの詳細については、パンチカード#IBM 80 列形式と文字コードを参照してください。

アルファベット順のソートには、特定のソート装置が提供する機能とソートするデータの特性に応じて、いくつかの方法が使用されました。082 およびそれ以前のソート装置で一般的に使用されていた方法は、同じ列でカードを 2 回ソートすることでした。最初は数字行 1 ～ 9 でソートし、次に (再スタック後) ゾーン行 12、11、および 0 でソートします。オペレータ スイッチを使用すると、各列のカードの 2 回目のパスで行 1 ～ 9 を「オフ」にして、ゾーン ソートを行うことができます。

その他の特殊文字や句読点もカードコードに追加され、1 列あたり最大 3 回のパンチが必要になりました (1964 年にEBCDICが導入されると、1 列あたり最大 6 回のパンチが必要になりました)。083 および 084 ソーターは、これらの複数桁または複数ゾーンのパンチを認識し、エラー ポケットに分類しました。

オリジナルの国勢調査仕分け箱、1890年、マニュアル。^[3]

1900年の農業国勢調査で仕分けカードが問題となったため、ハーマン・ホレリスの会社は1901年にホレリス自動水平仕分け機^[4] 、水平ポケット付きの仕分け機を開発しました。^[5]

1908年に彼は、よりコンパクトなホレリス070垂直選別機^[6]を設計し、毎分250枚のカードを選別することができた。^{[3] [5]}

タイプ71垂直ソーターは1928年に発売されました。80枚のカードを収納できるポケットが12個あり、1分間に150枚のカードを仕分けすることができました。^[7]

75式1型、19??、毎分400枚^[3]

75式2型、19??、毎分250枚^[3]

IBM 80シリーズ^[8]のカードソーターには以下のものが含まれていた。

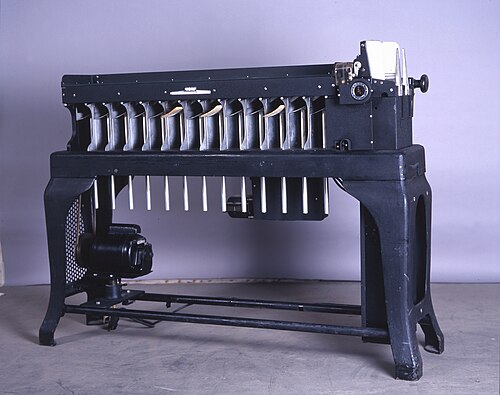

• IBM 80 電動パンチカード仕分け機、モデル 1、IBMが1925 年に発表、毎分 450 枚のカード処理が可能。^[3]この仕分け機は、旧式の Hollerith 70 垂直仕分け機のほぼ 2 倍の速度で、まったく新しい磁気式水平設計を採用していました。1943 年の終わりには、IBM は 10,200 台のこのユニットをレンタルしていました。^[9]
• IBM 80、モデル2、192 ?、毎分250枚^[3]
• IBM 81 ソーター、????
• IBM 82 ソーター、1949年。毎分650枚のカードを分類^{[3] [10]}
• IBM 83 ソーター、1955年。1分間に1000枚のカードを分類^{[3] [10]}
• IBM 84 ソーター、1959年。毎分2000枚のカードをソートした^{[3] [10]}

1957年8月、基本的な082のレンタル料金は月額55ドル、083は2倍の料金でした。(IBM 1957) 1969年までに、IBMでは82、83、84のみがレンタル可能になりました。^[10]

2020年代初頭、TCG Machinesはトレーディングカードゲームカードを処理するためのカード選別機を導入しました。^{[11]これらの最新の選別機のパンチカードとブラシは、画像センサー（カメラ）と}コンピュータービジョン技術に置き換えられましたが、その形状と動作は、歴史的な前身機と基本的に同じです。
