ハリクラフターズ SX-117

Hallicrafters SX-117 は、 1960 年代に Hallicrafters社によって製造された無線 通信受信機です。

SX-117 は、10 MHzのWWV用のバンド スイッチ設定を追加して、10 メートルから80 メートルのアマチュア無線バンドをカバーするように設計されたトリプル変換中間周波受信機です。第 1 および第 3 変換発振器は水晶制御でした。第 2 は 6 MHz から 6.5 MHz まで可変でした。1962 年に 379.95 ドルで発売されたこの受信機は、SSB用のプロダクト ディテクタ、ノッチ フィルタ、および 0.5、2.5、および 5 kHzの選択可能な帯域幅を備えていました。アマチュア バンドに加えて、適切な水晶を使用すれば、85 kHz から 30 MHz までの 500 kHz セグメントのほとんどの周波数を全般的にカバーできました。3 MHz 未満の周波数については、HA-10 LF/MF コンバータがオプションのアクセサリで、価格は 24.95 ドルでした。受信機には、13 本の真空管とソリッド ステート整流器、およびノイズ リミッタが搭載されていました。^[1]

• 入力電圧: 105～125 VAC 50/60 Hz。
• 消費電力: 70W。
• 記載されている感度: >.5 ～ 1 マイクロボルト。
• オーディオ出力インピーダンス: 3.2 オームまたは 500 オーム。
• オーディオ出力: (3.2 オーム) 3.5 (WPP)
• アンテナインピーダンス: 50～75オーム不平衡。

^[2]

•

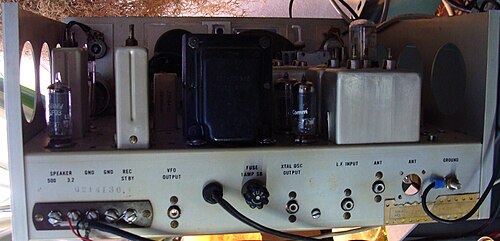

  Hallicrafters SX-117 レシーバーの背面図。
•

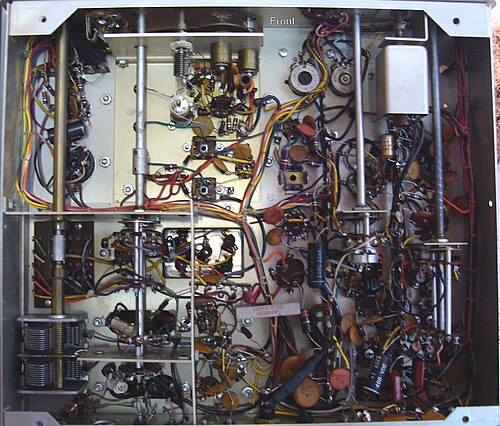

  Hallicrafters SX-117 レシーバーのシャーシ下からの眺め。
•
  Hallicrafters SX-117 レシーバーの上面図。
