HPレーザージェット4

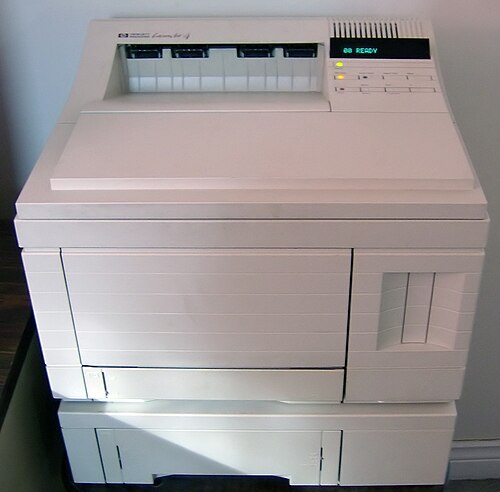

HP LaserJet 4（略してLJ4またはHP4 ）は、ヒューレット・パッカード（HP）が1990年代前半から中頃にLaserJetシリーズの一部として製造したモノクロレーザープリンターのグループです。4シリーズには、ビジネス用の標準LaserJet 4、個人用の4L、中小企業向けの4Pなど、さまざまなモデルがあります。^[1]その他のモデルには、ヘビーデューティービジネスプリンターとして作られた4Siモデル、デスクトップパブリッシングやグラフィックアーティスト向けの Bサイズプリンターである4Vモデルなどがあります。これらのマシンには、「4M」指定のPostScriptバリアントもあり、MはApple Macintoshでの使用を意味しますが、それに限定されません。ヒューレット・パッカードは、LaserJet 4/4Mのアップグレードバージョンである4 Plus（「4+」）/4M Plus（「4M+」）もリリースしました。

LaserJet 4、特に4/4M/4+/4M+モデルは、信頼性の高い構造と、今日でもコンピューターで使用されているプリンター内蔵のPCL（およびオプションのPostScript）プリンター言語サポートにより、耐久性で知られています。ヒューレット・パッカードは、信頼性、比較的手頃な価格、およびLaserJet 4モデルが個人使用からビジネスユースにまで普及したことにより、この時期にレーザー印刷部門を独占しました。^[2]

LaserJet 4 シリーズは 1990 年代に製造中止となり、Hewlett-Packard は4 シリーズの代替としてHP LaserJet 5シリーズを推奨しました。ただし、HP LaserJet 4 のドライバーは、ほとんどの、さらには古いソフトウェア製品にも存在し、他の PCL 互換プリンターの代替ドライバーとして人気があります。

よくある問題

EX (および EX+) プリントエンジンは信頼性と長寿命で知られており、以前の世代のレーザープリンターと比較して、これらのマシンは「主力」マシンとしての評価を得ています。このエンジンは月間デューティサイクルが高く (20,000 ページ)、100 万ページ以上印刷した後でも正常に機能しているユニットが見つかることも珍しくありません。ただし、どのプリンターのメカニズムも摩耗や劣化の影響を受けやすく、現在も使用されているプリンターは一般的に長期間の使用に耐えています (1995 年の Laserjet 5 の導入により、このマシンは製造中止になりました)。

出口経路の渋滞

紙が排出口の紙経路 (多くの場合、後部アクセスドアの後ろ) できつく折り畳まれて「アコーディオン」または「ウォッシュボード」の紙詰まり問題が発生するプリンタは、通常、紙排出機構に問題があります。多くの場合、紙排出口の上部または最終段階にある排出ローラー (上部と下部) が摩耗しているか、使用不能になっています。これらのローラーの交換キットは簡単に入手でき、問題を解決できます。代替案としては、出力ローラーにヒートシュリンクを使用してローラーをわずかに拡大する方法があります。ヒートシュリンクの直径が大きくなると、紙がより速く引っ張られ、摩耗/滑りの問題が解決されます。別の方法としては、ベルトサンダーで使用されるような粗い品質の研磨紙を使用してローラーの表面を荒らす方法があります。メカニズムに粒子が入らないようにするには、高品質の研磨剤が必要です。

モデル

4/4M

1992 年に発表されたこのプリンターは、Canon EX レーザープリントエンジンを搭載したオリジナルの LaserJet 4 です。1 分間に 8 ページ印刷し、ユーザーはフィーダーを拡張できません。

4歳以上/4ヶ月以上

1994年に発売されたLaserJet 4 Plus (4+)は、印刷速度を12 PPMに向上させた改良型Canon EX+エンジンを搭載したLaserJet 4でした。^{[3]また、アクセサリ(HP部品番号C3157A)を購入することで、}両面印刷(自動両面印刷)のオプションも提供されました。元の20 MHzプロセッサも、ヒューレット・パッカードのメモリ拡張技術を追加して25 MHzにアップグレードされました。 ^[4]印刷メカニズムも改良され、グレースケールのトーンが増えました。^[5]

これらのモデルには、オリジナルの Laserjet 4 には搭載されていなかった 20 ～ 30W の省電力 (スタンバイ) モードも搭載されています。

4Si

4Si（およびMacintosh用の4Si MX）は、Canon NXエンジンを使用して製造された高耐久性ビジネスプリンターでした。^[6] 4Siは17 PPMで動作し、最大8.5インチx14インチの用紙に印刷でき、両面印刷ユニットと封筒フィーダーでアップグレードすることもできました。

ローラーの摩耗や紙粉の蓄積によるレーザープリンターによくある通常の故障に加えて、古い IIISi および 4Si プリンターでは、最終的に「幻の紙詰まり」が発生します。長い文書の場合、プリンターは停止して紙詰まりを報告しますが、紙が正しく給紙されなかった理由は目に見える形では示されません。用紙トレイの入力機構には、カチッとはまるときにクッションとなるフェルトパッドが付いたソレノイドが 2 つあり、これらのパッドを固定している接着剤が表面に移動することがあります。これによりソレノイドの解放が遅れ、紙の給紙が少し遅れて開始されます。印刷されるページごとにエラーが蓄積され、最終的には紙が機構に入るのが遅くなり、プリンターは紙詰まりが発生したと認識します。明らかな症状は、印刷ジョブの上部余白がページごとに小さくなることです。この問題は、フェルトパッドを取り外し、接着剤を拭き取り (イソプロピルアルコールが効果的です)、ソレノイドのクッションとなる電気テープまたはその他の素材を配置することで解決します。残念ながら、ソレノイドにアクセスするには、入力機構の大部分を分解する必要があります。

4Lと4P

LaserJet 4シリーズには、個人用の4Lと中小企業向けの4P（およびMacintosh互換の4MLと4MP）という小型プリンターがありました。これらのプリンターは両方ともCanon PXエンジン^[7]を使用していましたが、これはEXと同様にリリース時に新しく登場しました。4Lは300 DPI ^[8] PXエンジンを使用し、4Pはアップグレードされた600 DPI ^[9] PX-IIエンジンを使用していました。^[1] 4Lは、使用していないときにプリンターの電源をオフにする省電力技術を備えた最初のLaserJetでした。^[5] 4Lは、プリンターの回路基板、電源コード、およびその他の最終組み立て品がエンドユーザーに近い地域で組み立てられた「マスカスタマイゼーションとバルクシッピング」で製造された最初のLaserJetプリンターであったという点でも注目に値します。これにより、会社は関税と輸送費で数百万ドルを節約し、市場投入までの時間を数週間短縮しました。このプロセスはローエンドのプリンター（4L、4Pなど）に使用され、当初は北米、ヨーロッパ、アジアの3つの地域で使用されていました。^[10]

4V

4Vと4MVは、Canon BX-IIエンジンを使用したグラフィックアーティスト向けのBサイズプリンターでした^{[11] 。}^[2] Hewlett Packardは、オリジナルのBXエンジンがLaserJetシリーズに「十分」であるとは考えませんでした。4V/4MVは1994年に発売され、競争力のある価格により市場を席巻しました。^{[2] 4Vシリーズは、内蔵}ハードディスクオプションを提供した最初のHPプリンターでした。^[5]

LaserJet 4V および 4MV モデルの一般的な修正では、ローラーの摩耗またはフューザードアのギアの歯の破損により、アコーディオンジャムが発生することがあります。これは、前面フューザードアを交換することで修復できます。エンジンは全体的に信頼性があります。紙詰まりなどの問題は、トナーカートリッジの下にあるピックアップローラーの交換、フューザードアの交換、用紙分離爪が曲がっていないかどうかの確認、およびデリバリーローラーの交換によって修復できます。

4LCと4LJプロ

4LCと4LJ Proは、それぞれ中国と日本の市場向けに改良された4Lプラットフォームをベースにしたプリンタである。4LCは「中国市場専用に設計された最初のプリンタ」であり^[5]、1995年4月にHPから発売された。その後、1995年5月に日本の4LJ Proが発売された。これらのプリンタは両方とも、最近アジアフォント用に開発された2バイトPCLを使用し、メモリアップグレードと中国語/日本語フォントが付属していた。両方のプリンタは2MBのRAMを搭載し、600 DPIで動作した。^[5]

Macintosh のバリエーション

4シリーズの全モデルにおいて、「M」の指定はApple Macintoshで動作するように設計されたバージョンであり、ネットワーク接続（JetDirect（イーサネット） / LocalTalk）、PostScriptレベル2のサポート、およびより多くのメモリが標準で内蔵されています。^[12]

比較

参照

参考文献

^ abc Google グループ – 1993 年、LaserJet 4 シリーズの印刷エンジンに関する Usenet スレッド (2006 年 6 月 14 日にアクセス)
^ abc Printer Works - BX Engine 2006-09-10 にWayback Machineにアーカイブ(2006 年 6 月 14 日にアクセス)
^ Printer Works - LaserJet 4 情報、Wayback Machineに 2006-06-19 にアーカイブ(2006 年 6 月 14 日にアクセス)
^ Windows Magazine - 1995 年のベスト製品トップ 100 (2006 年 6 月 14 日アクセス、2009 年 9 月現在入手不可)
^ abcdef 20年間のイノベーション：HP LaserJetおよびインクジェットプリンター 1984–2004 (PDF) (2019年7月16日アクセス)
^ Printer Works - 4Si (2006 年 6 月 14 日アクセス)
^ Printer Works - PX エンジン (2006 年 6 月 14 日アクセス)
^ Printer Works - 4L (2006 年 6 月 14 日アクセス)
^ Printer Works - 4P (2006年6月14日アクセス)
^ エドワード・ファイツィンガーとハウ・L・リー、ハーバード・ビジネス・レビュー、「ヒューレット・パッカードのマス・カスタマイゼーション：延期の力（2010 年 6 月 12 日アクセス）」
^ Printer Works - 4V (2006 年 6 月 14 日アクセス)
^ HP LaserJet 4M Plus の詳細 (2006 年 6 月 14 日アクセス)
^解像度は 1インチあたりのドット数（DPI）で表されます
^ 印刷速度はページ数/分（PPM）で表されます
^ abcd HP サポート - LaserJet 4 モデル比較 Archived 2008-04-02 at the Wayback Machine (2006 年 6 月 30 日アクセス)
^ ab HP LaserJet 4L、5L、6L プリンター - 比較 Archived 2011-07-24 at the Wayback Machine (2009 年 3 月 5 日アクセス)
^ abc Laserjet 4V および 4MV プリンタユーザーズマニュアル(第 1 版)。Hewlett Packard Company。1994 年 10 月。
