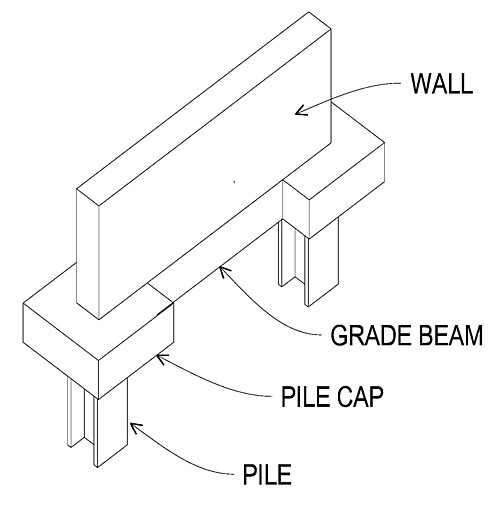

グレードビームまたはグレードビームフーチングは、建物の基礎を構成する要素です。これは、耐力壁からの荷重を杭頭やケーソンなどの間隔を空けた基礎に伝達する鉄筋コンクリートの梁で構成されています。[1]これは、表土の耐荷重能力が予想される設計荷重よりも小さい場合に使用されます。
グレードビームは曲げを考慮して設計されており、通常は杭頭またはケーソンの間に架け渡されるのに対し、壁フーチングは土壌を支え、壁の重量を直接地面に伝えるため、壁フーチングとは異なります。また、グレードビームは壁の重量を別々の基礎に分散するように補強されているのに対し、[2]ストラップビームは柱の重量をフーチング間で再分配するように設計されている点でもストラップビームと異なります。
横方向の荷重によるモーメントが大きい場合には、各スプレッドフーチングのサイズを縮小するために、グレードビームをスプレッドフーチングと組み合わせて使用することもできます。 [引用が必要]
参照
参考文献
- ^ アレン、エドワード (2009)。『建築構造の基礎』。米国ニュージャージー州ホーボーケン：『建築構造の基礎』。970 ページ。
- ^ アレン、エドワード (2009)。『建築構造の基礎』。米国ニュージャージー州ホーボーケン：『建築構造の基礎』。p. 54。
