第二次世界大戦中のドイツの探照灯は、夜間に敵機を探知・追跡するために使用されました。探照灯は主に60、150、200センチメートルの3つのサイズで使用されました。第一次世界大戦終結後、ヴェルサイユ条約によりドイツの探照灯の開発は事実上停止されましたが、1927年に再開されました。戦争初期には、探照灯は音響方向探知機と組み合わされ、方向探知機が探照灯を空の正しい領域に誘導し、探照灯は目標を見つけるまでその領域を掃引しました。戦争後期には、探照灯はレーダー誘導になりました。探照灯は非常に高出力の炭素アーク灯を使用しました。
これらは1930年代後半に開発され、直径60センチメートル（24インチ）の放物面ガラス反射鏡を備え、8キロワットの発電機で駆動した。ランプの出力は1億3500万カンデラと評価され、高度1500メートル（4900フィート）を移動する目標の検出範囲は約5キロメートル（3.1マイル）であった。ビームが拡散すると、検出範囲は約3.2キロメートル（2.0マイル）に減少した。3人の乗組員が必要で、単軸の特殊トレーラー51を使用して輸送できた。乗組員の1人がサーチライトを操作し、別の1人が発電機を操作し、3人目がセクション指揮官であった。[ 1 ]サーチライトの海軍バージョンには、モールス信号に使用できるようにシャッターが付属していた。
サーチライトは、2つの手動クランクで方位角と高度が制御された。サーチライトの操作員は、発電機のランプを操作するフットスイッチも持っていた。彼はこれを使って、発電機の操作員に簡単なモールス信号を送り、例えば出力の増減を要求することができた。サーチライトには、カーボンアークランプを制御する高度なシステムが組み込まれており、電極の端が燃え尽きるにつれてカーボン電極を伸ばしてアーク距離を一定に保つようになっていた。[ 2 ]
サーチライトに電力を供給していた8キロワットの直流発電機は、戦前の自動車に使用されていたタイプのBMW製6気筒エンジンによって駆動されていた。
典型的な戦術は、ビームを拡散させた状態でサーチライトをS字型に標的の予想進路に沿って走査し、標的が検出されたら、集束ビームを使用して追跡することであった。[ 1 ]
戦争後期になると、60cm探照灯は連合軍の爆撃機編隊を照らすには出力が不十分だったため、通常は20mmおよび37mmの低高度対空砲と組み合わせて使用され た 。

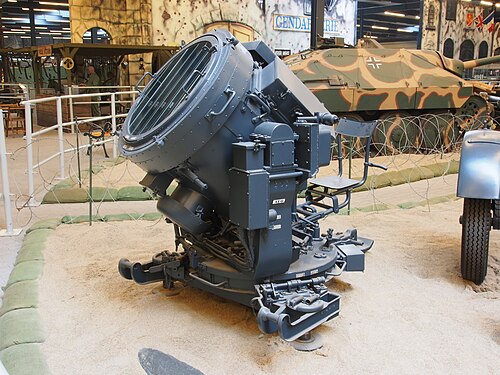

1930年代後半に開発されたFlakscheinwerfer (対空サーチライト) 34と37は、直径150センチメートル (59インチ)の放物面ガラス反射鏡を使用し、出力は9億9000万カンデラでした。このシステムは、51馬力 (38kW ) の8気筒エンジンをベースにした24キロワットの発電機によって駆動され、110ボルトで200アンペアの電流を供給しました。[ 1 ]サーチライトは、200メートル (660フィート)のケーブルで発電機に接続されていました。このシステムは、高度4,000メートルから5,000メートル (13,000フィートから16,000フィート)の目標に対して約8キロメートル (5.0マイル)の探知範囲を持っていました。このシステムは、探照灯用と発電機用の2組の特殊トレーラー104ユニットを使用することで移動式にすることができた。操作には7名の乗組員が必要だった。
サーチライトは360度回転させることができ、垂直方向の-12度から反対側の-12度まで仰角を調整できる。
初期の戦争戦術では、探照灯は対空砲の前方にある「準備区域」に配置され、各探照灯の間隔は5キロメートルの格子状になっていた。探照灯とともに配備された音響探知装置は目標の発見に役立ったが、後にレーダーシステムに置き換えられた。
150センチメートル探照灯の射程距離を延長する目的で、61基の特殊な固定式4連装150センチメートル探照灯架台が製造されたが、これらは成功しなかった。
ますます高高度を飛行するようになった爆撃機に到達するためには、より強力な探照灯が必要となった。1943年、27億ヘフナーカンデラ（2.4ギガカンデラ）の明るさを持つ最初の200センチメートル探照灯、シャインヴェルファー43が部隊に配備された。120キロワットの発電機で駆動するこれらの探照灯は、最大13キロメートル（8.1マイル）の距離にある目標を探知することができた。
通常、 200cm探照灯1灯と150cm探照灯3灯が併用された 。200cm 探照灯は、150cm探照灯によって形成される三角形の中心に配置された。小型の2灯は、中央の大型「マスター」探照灯から約2.5キロメートル（1.6マイル） 離れた場所に配置された。マスター探照灯が目標物を発見し、150cm探照灯が目標物を円錐状に照射することで、確実な三角測量が可能となった。
旧式の110センチ探照灯や、鹵獲したフランス製の200センチおよび240 センチ探照灯もいくつか使用された。
1940年9月時点で、海軍施設に配備された部隊を除き、ドイツは2,540基の探照灯（60cm と 150cm）を保有していた。戦争中、この数は急速に増加し、 1944年2月までに、ドイツ空軍参謀本部需品総監は、投光器の在庫が以下の通りであると報告した。
