フラックスループ

フラックスループは、プラズマ内に直角に配置されたワイヤのループです。磁場の変化によってループ内に電流が生成され、これを解釈してプラズマの特性を測定できます。フラックス ループは、核融合発電研究 における重要な診断です。

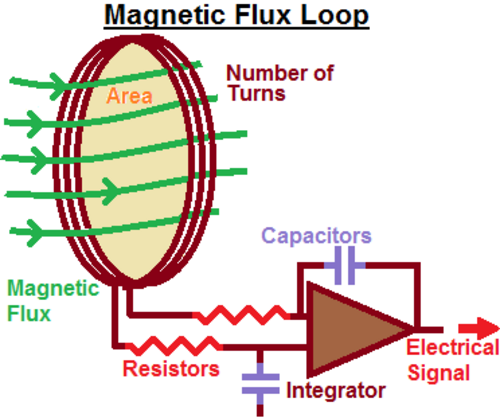

磁束ループはワイヤのループです。磁界はワイヤループを通過します。ループ内の磁界が変化すると、ファラデーの誘導の法則によって電圧が発生し、電流が流れます。これを測定し、信号から磁束を測定しました。誘導された電圧は次のように決定されます。^[1]

${\displaystyle {\text{電圧(時間)}}={\text{ループ数}}*{\text{面積}}*{\frac {d\ {\text{磁場(時間)}}}{d\ {\text{時間}}}}}$

通常、ある瞬間の磁場（磁場の変化だけではなく）を取得するには、一定期間にわたって信号を積分する必要があります。これは通常、電気信号を受動的に積分する 積分回路を追加することによって行われます。

${\displaystyle {\text{電圧}}={\frac {{\text{ループ数}}*{\text{面積}}*{\text{磁場}}}{{\text{抵抗}}*{\text{静電容量}}}}}$

磁束ループは、トカマク^[2]、 磁気ミラー、磁場反転構成、浮上双極子実験、ポリウェルでよく使用されます。^{[1] [3]}トカマクでは、ループのセットが使用され、これらは中心からわずかにずれて非同心円状に配置されています。ループを意図的に非対称に配置すると、ユーザーはトカマク内のさまざまなポイントで磁場密度を見つけることができます。ループ間の距離はシャフラノフによって決定され、「シャフラノフ距離」と呼ばれることもあります。^[4]
