フラッシュバックアレスター

フラッシュバックアレスターまたはフラッシュ アレスターは、酸素燃料溶接および切断で最も一般的に使用されるガス安全装置で、炎またはガスの逆流が装置または供給ラインに逆流するのを防ぎます。ユーザーと装置を損傷や爆発から保護します。これらの装置は主に、酸素燃料ガス混合物が処理および使用される工業プロセスで使用されます。安全製品としてのフラッシュバック アレスターは、職場と作業環境の安全を確保するために不可欠です。以前は、湿式フラッシュバック アレスターも使用されていました。現在、業界標準では、少なくとも 2 つの安全要素を備えた 乾式フラッシュバック アレスターを使用しています。

乾式フラッシュバックアレスターは、通常、安全要素を組み合わせてフラッシュバックまたはガスの逆流を防止します。このタイプは、世界中で切断や溶接の用途でよく使用されています。どの方向でも同様に効果的に機能し、メンテナンスもほとんど必要ありません。

最も単純な逆火防止装置は、鉄ウールを詰めた金属管で構成されており、炎を発火温度以下に冷却します。

多くの国や地域では、ガスレギュレータまたはガス出口/取出しポイントに取り付けることが義務付けられています。用途によっては、追加の安全装置としてトーチ側で使用されることもよくあります。

フラッシュバックアレスターは、以下の防止に役立ちます。

• 圧力ショックの場合のさらなるガスの流れ。
• 配管ラインまたは単一のシリンダーへの空気または酸素の流入。
• フラッシュバックとは、ホースを通って炎が急速に広がる現象です。
• バーンバックが発生した場合のさらなるガスの流れ。

規格 DIN EN ISO 5175-1 (旧 EN 730-1) によれば、少なくとも 2 つの安全要素が含まれます。

ガス逆止弁 (NV) は、次の特徴を備えています。

• 危険なガスの混合を防ぎます。
• ガスが意図した方向にのみ流れることを保証します。

および火炎防止装置 (FA) は、次の機能を備えています。

• 炎をガスまたはガス混合物の発火温度以下に冷却します。
• フラッシュバックを防ぎます。

これら 2 つの基本的な安全機能に加えて、フラッシュバックアレスターには次の機能も備わっています。

サーマルカットオフバルブ（TV）は、次の特徴を備えています。

• 過度の温度上昇を防ぎます。
• 一定の温度で自動的に閉じ、ガス混合物の発火温度に達するずっと前にガスの流れを遮断します。

圧力ショックが発生した場合にガスの流れを止める圧力感知ガス遮断弁（PV）

フラッシュバックアレスターは、アセチレン、水素、メタン、プロパン、プロピレン、ブタン、酸素、圧縮空気などのほとんどの技術ガス（燃料ガス）に適しています。

フラッシュバックアレスターは、国​​固有の規制に応じて、資格のある人がガス逆流防止、気密性、ガス流量をテストする必要があります。

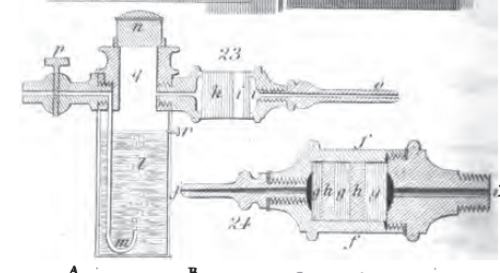

液体シール火炎防止装置は、液体が流入する爆燃や爆発を止めて炎を消すサイフォンの原理に従った液体バリアです。この装置は、ガスを不燃性で理想的にはガスを吸収しない液体（通常は水）に通して泡立たせることで機能します。炎が水中の吸気口に到達するのを防ぐことで炎を消します。

これらの装置は通常、フラッシュバックがシステムの保護側に到達するのを阻止するのに非常に効果的です。これらの装置には、一方向にしか機能しないという欠点があり、乾式アレスターよりもはるかに大きくなる傾向があります。そのため、主に大規模または固定設備にのみ適しており、液面を常にチェックする必要があります。

激しい逆火によってユニットが破裂するのを防ぐための圧力解放バルブを備えた小型ユニットでは、液体のレベルを監視して、常に吸入口より上に維持し、液体が飛び散ったり排出口に溢れたりするほど高くならないようにする必要があります。
