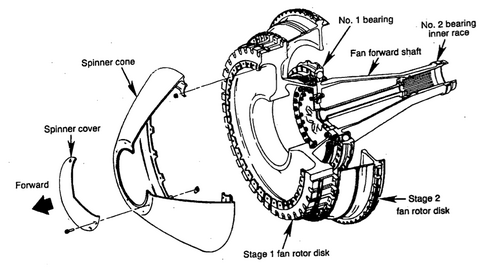

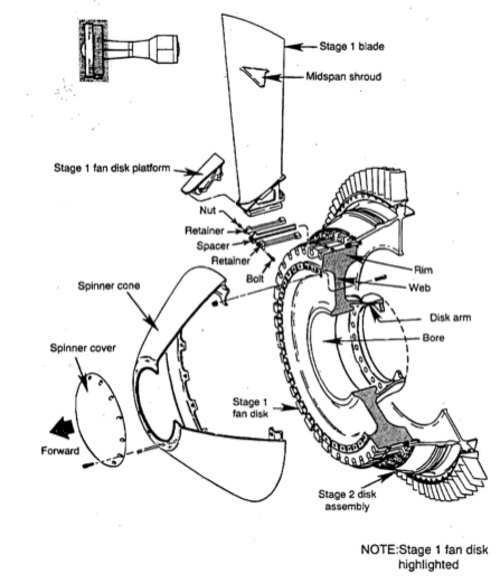

ファンディスクは、ターボファンエンジンのファンの中心ハブです。ファンブレードはファンディスクに取り付けられており、ファンディスクはガスタービンで駆動されるシャフトによって回転します。[1] 現代の旅客機では、推進力のほとんどはガスタービンで駆動されるファンから得られます。単段ファンは、高い推力を生み出し、多ブレードプロペラとして機能するように開発されました。ファンディスクは、機械的ストレスを軽減するために、多段低圧タービン (LPT) によって駆動されるシャフトに取り付けられています。[2]
空気はエンジンの前面から入り、ダクト内で回転するファンによって圧力が高まります。加圧された空気のほとんどはエンジンの背面から排出され、そこで膨張して速度が増します。

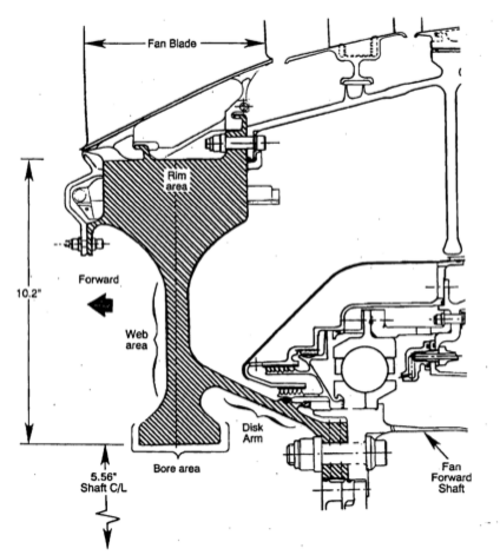

ファンディスクは大きくて重い。写真のものは直径が31インチ（1.2メートル）を超え、毎分3800回転（RPM）で回転する。[3]ファンディスクは、取り付けられたファンブレードの遠心力に耐えなければならない。その大きさと重さのため、ファンディスクが故障すると、 1989年のユナイテッド航空232 便で起きたように、航空機に深刻な損傷を与える可能性がある。[4]作動中、ファンブレードの先端が音速を超えて移動すると、ファンディスクにかかる空力負荷が増加する。[5] 15ポンドのファンブレードは、60トン以上の遠心力を受ける可能性がある。[6]
ファンディスクは通常、強度があり、軽量で、腐食に強い チタン合金で作られています。
参照
- ユナイテッド航空232便は、第2エンジンのファンディスクが粉砕され、すべての油圧システムが損傷した後に墜落した。
