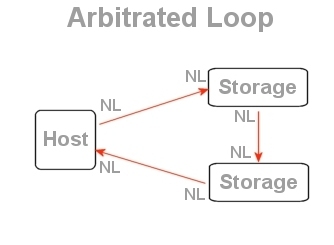

アービトレートループ（FC-ALとも呼ばれる）は、デバイスがリングトポロジーで一方向ループ状に接続されるファイバーチャネルトポロジーです。[ 1 ]歴史的には、ファブリックトポロジーの低コスト代替手段でした 。当時非常に高価だったファイバーチャネルスイッチを使用せずに、多数のサーバーとコンピュータストレージデバイスを接続することができました。スイッチのコストが大幅に低下したため、2007年までにFC-ALはサーバーとストレージ間の通信ではまれになりました。しかし、ストレージシステムでは依然として一般的です。

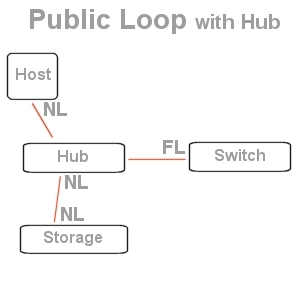

アービトレーションループは、物理的にリング状に配線することも、ハブを使用することもできます。物理的なリングは、チェーン内のいずれかのデバイスが故障すると動作しなくなります。一方、ハブは論理的なリング構造を維持しながら、ケーブルレベルではスター型トポロジーを実現します。ハブ上の各受信ポートは、非アクティブまたは故障したポートをバイパスし、次のアクティブな送信ポートに単純に転送されます。
したがって、ファイバーチャネルハブにはもう一つの機能があります。それは、いずれかのデバイスが故障したり取り外されたりした場合にループが切断されるのを防ぐバイパス回路を提供することです。デバイスがループから取り外された場合（例えば、相互接続プラグを抜くなど）、ハブのバイパス回路は信号の不在を検知し、受信データを直ちにループの次のポートに直接ルーティングし、欠落したデバイスを完全にバイパスします。これにより、ループは少なくとも一定の耐障害性を備え、ループ内のいずれかのデバイスが故障しても、ループ全体が動作不能になることはありません。
