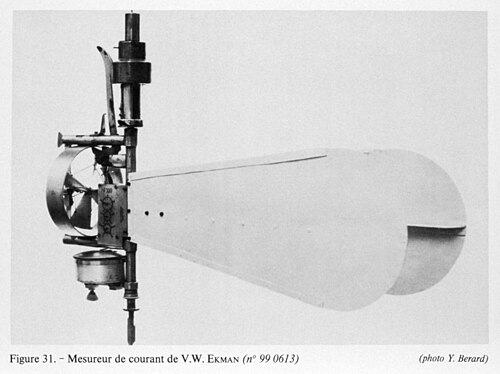

エクマン流速計は、スウェーデンの海洋学者であるヴァグン・ウォルフリッド・エクマンが1903年に発明した機械式流量計です。回転数を記録する機構を備えたプロペラ、方向を記録するコンパスと記録計、プロペラが流れに向くように計器を向ける羽根から構成されています。ワイヤーで吊り下げられた自由に揺れる垂直軸に取り付けられ、その下に重りが付いています。
バランスの取れたプロペラは、4 枚から 8 枚のブレードを備え、保護リング内で回転します。レバーの位置によってプロペラが制御されます。下の位置ではプロペラが停止し、機器が下げられます。目的の深さに達した後、メッセンジャーと呼ばれる重りが落とされてレバーが中間位置に移動し、プロペラが自由に回転できるようになります。測定が完了すると、別の重りが落とされてレバーが最高位置まで押し上げられ、プロペラが再び停止します。
プロペラの回転数は、回転数を減速して表示ダイヤルでカウントする単純なメカニズムによってカウントされます。方向は、方向羽根に接続された装置によって示されます。この装置は、約 100 回転ごとに小さな金属球を落とします。この球は、コンパス ボックスの底にある 36 個の区画の 1 つに落ち、10 度単位で方向を示します。測定中に方向が変わると、球は別の区画に落ち、加重平均が取られて平均の現在の方向が決定されます。
これはシンプルで信頼性の高い計器ですが、主な欠点は、測定のたびに持ち上げて読み取り、リセットする必要があることです。エクマンは、持ち上げてリセットするまでに最大 47 回の測定が可能な繰り返し電流計を設計することでこの問題を解決しました。この装置は、小さな番号の付いた金属球を一定の間隔で落下させて個別の測定を記録するという、より複雑なシステムを採用していました。
文献
Harald U. Sverdrup、Martin W. Johnson、Richard H. Fleming、『海洋：その物理学、化学、および一般生物学』、Prentice-Hall, Inc.、1942年
