ディスクタンブラーロック

ディスクタンブラー錠またはディスクデテナー錠は、スロット付きの回転式デテナーディスクで構成された錠前です。この錠前は、フィンランドのアブロイ社の創設者であるエミール・ヘンリクソン（1886年 - 1959年）によって1907年に発明され、1918年にアブロイのブランドで初めて製造されました。^{[a] [1]}

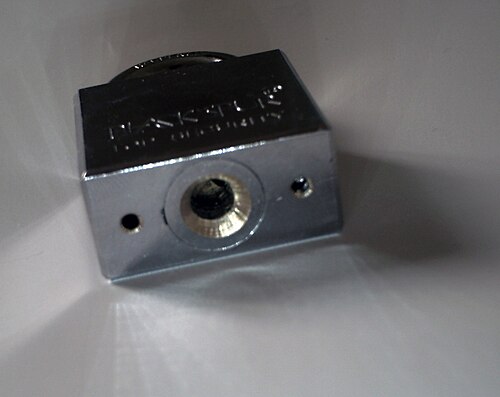

ディスクタンブラー錠は、スロット付きの回転式保持ディスクで構成されています。特別にカットされたキーで、金庫のタンブラーのようにディスクを回転させてスロットの位置を合わせ、サイドバーをスロットに落とし、錠を開けます。ウェーハタンブラー錠やピンタンブラー錠とは異なり、この機構はスプリングを使用しません。スプリングが含まれていないため、過酷な条件の場所に適しており、鉄道や公共施設などの屋外の場所でよく使用されます。^[2]

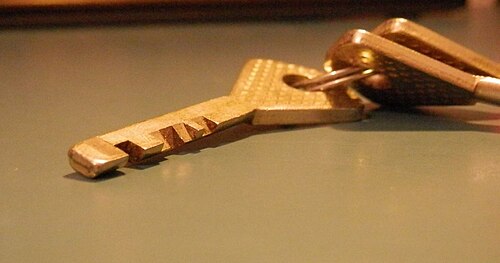

オリジナルの Abloy Classic 設計は、切り込みの入った半円筒形のキーと、半円 (180°) から 3/4 円 (270°) までの穴が開いた保持ディスクを備えたロックで構成されています。キーを挿入して 90° 回転させます。角度に合わせて機械加工された切り込みは、ディスクの穴の補完的な角度に対応します。したがって、スロットのずれは正しい角度に回転することで「修正」されます。たとえば、穴が 270° の場合、キーは 180° になり、穴が 240° (270° マイナス 30°) の場合、キーは円の 150° (180° に 30° の切り込み) になります。さらに、各ディスクの周囲に切り込みがあります。ディスクの周りのロック シリンダーの開口部内のサイドバーとケースのエッジにより、シリンダーが 90° を超えて動くのが妨げられます。

正しいキーを挿入して回すと、すべてのディスクが回転し、周囲のノッチが一列に並びます。これにより、サイドバーがシリンダーからディスクの並んだノッチによって作られた溝に落ち、シリンダーを妨害することなく、シリンダーが回転してロックを解除できるようになります。ノッチが 1 つでも間違っているキーを使用すると、1 つのディスクが間違った角度に回転し、そのノッチが他のノッチと一列に並ばなくなり、ロックを解除できなくなります。

ロックを再びロックするには、反対方向に回転させ、サイドバーをシリンダーの開口部に戻し、キーの真っ直ぐな端でディスクをスクランブルされた「ゼロ」の位置に戻します。

この機構により、複数の異なる鍵で開けられる錠前を簡単に作ることができます。円形の穴が開いた「空白」のディスクを使用し、鍵が共有するノッチのみを錠前機構に採用します。これは、マンションのガレージなどの共用エリアの錠前によく使用されます。

ディスクタンブラーは、価格が手ごろなピンタンブラー錠よりもピッキングが困難な傾向があり、そのため「高セキュリティ」錠として販売されることが多い。錠前をピッキングすることは不可能ではないが、通常は専用の工具が必要である。また、ピッキングに時間がかかることもある。ピッキングの難しさは、カーテン式 5レバー錠と同程度である。ディスクタンブラー錠前は、バンピングできない。この難しさのレベルにより、侵入するための別の方法が注目される傾向がある。より高価な錠前は、ピンタンブラー錠前のセキュリティピンに似た偽のゲートを備えており、サイドバーを引っ掛けると、実際にはディスクをピッキングしていないのに、ディスクをピッキングしたと思わせる。^[3]

ロックにドリルで穴を開けてサイドバーを破壊すると、ロック機構を破壊的に無効にすることができます。これを防ぐために、ドリル防止プレートを取り付けることができます。

あるいは、安価なロックの場合、ドライバーなどのデバイスを挿入してトルクをかけることでディスクをバイパスし、保持クリップが飛び出してロックのコアがこぼれることがあります。^[3]同じ効果は、エンドキャップが飛び出すまでロック内のトルクツールを回すことによっても作成できます。^[4]この後、安価なプラスチック製のロックは手で回したり、ペンチで引き抜いたり、加熱して変形させたりして、ロックが開いたり、完全に壊れたりする可能性があります。より高価なディスクタンブラーロックでは、この技術を無効にするか、より困難にする金属部品が使用されています。
