デジタル制御バス

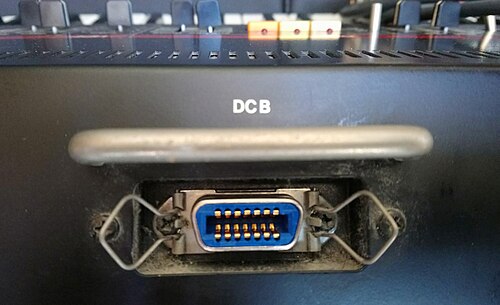

DCBは14本のワイヤ接続を使用します。最初の7本は、各方向に3本のワイヤと共通のグランドで構成されています。信号は標準的な5V TTLですが、Rx Busy出力はオープンコレクタプルダウンです。

1. Rx Busy 2. 処方データ 3. 受信クロック 4. 地面 5. Tx ビジー 6. 送信データ 7. 送信クロック

残りの7本の配線は、特別な用途に使用される場合があります。

8. 未登録 9. VCA下部 10. VCAアッパー 11. VCF下部 12. VCF上部 13. VCO-2 14. VCO-1

これらはJUNO-60では使用されていません。

7 6 5 4 3 2 1 14 13 12 11 10 9 8

DCBは標準的な非同期シリアルストリーム（JUNO-60では8251A ICを使用）で、LSBファースト、8データビット、2ストップビット、奇数パリティ、ボーレートは31.25キロボーです。

DCBデータは、識別子、1つ以上のデータコード、および終了マークからなる短いブロックメッセージで送信されます。ブロックは断続的に送信される場合（JP-8、OP-8）と、連続的に送信される場合（JUNO-60）があり、後者の場合は終了マークは使用されません。

識別子は、F1からFEまでの値を使用する1バイトで、開始マーカーとメッセージタイプの両方の役割を果たします。後続のデータは、これらのデータバイトを使用してはなりません。実際には、FD（パッチコード）とFE（キーコード）のみが使用されます。

データコードは、1つ以上のセクションまたはチャネルで構成され、各セクションまたはチャネルは1バイトです。バイト数またはチャネル数は送信機の構成によって異なりますが、通信が開始されると変更されません。すべてのデータ値は00～F0の範囲内である必要があります。

終了記号はFF文字です。メッセージの長さがあらかじめ定義されている場合、または次のメッセージがデータの直後に始まる場合は、終了記号は省略されます。

このメッセージは、1バイトでパッチを識別します。JUNO-60はこのメッセージを無視します。パッチ変更後、OP-8とJP-8による最初のキーコードとともに一度だけ送信されます。終了マークはありません。

このメッセージはキーイベントを識別します。送信機がサポートするノートチャンネルごとに 1 バイトが含まれているため、JP-8 および OP-8 の場合は 8 バイト、JUNO-60 の場合は 6 バイトです。各チャンネル バイトは、キー番号 (ビット 0 ～ 6) と、キーがオン (1) またはオフ (ビット 7) かを定義します。キーは 0 ～ 96 で識別され、0 は C0 (16.4  Hz)、96 は C8 (4205  Hz) を意味します。チャンネルは、送信機のキー割り当てモードで定義された順序で割り当てられます。OP-8 の場合は Ch1 ～ Ch8 です。JP-8 スプリット モードの場合は、上位 4 つのキーの後に下位 4 つのキーが続きます。JP-8 デュアル モードでは、最初の 4 つのチャンネルのデータが次の 4 つのチャンネルに複製されます。

JUNO-60が物理的に収容できる音声チャンネル数よりも多いチャンネルを受信した場合、余分なチャンネルは「キュー」に格納され、後で可能なときに再生されます。JP-8は8チャンネルしか受け付けません。
