デザインスパーク PCB

デザインスパーク PCB プロ

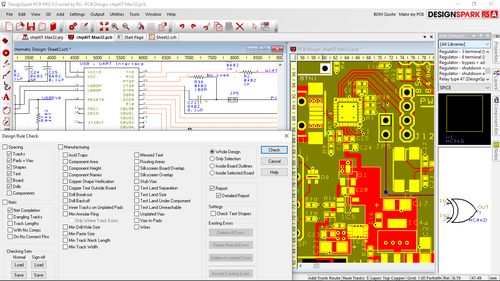

	DesignSpark PCB Pro 9.0 はサンプルの回路図と PCB 設計を表示します。
開発者	RSコンポーネント
初回リリース	2019年10月2日; 5年前
安定版リリース	10.0.1 / 2021年12月6日; 2年前
オペレーティング·システム	Windows、WineのLinux
プラットフォーム	デスクトップ、ラップトップ
利用可能	英語
タイプ	電子設計自動化
ライセンス	独自ソフトウェア
Webサイト	www.rs-online.com/designspark/pcb-pro-software

デザインスパーク PCB
開発者	RSコンポーネント
初回リリース	2010年7月5日
安定版リリース	12.0.0 / 2024年11月1日; 24日前
オペレーティング·システム	Windows、WineのLinux
利用可能	英語
タイプ	電子設計自動化
ライセンス	独自ソフトウェア
Webサイト	www.rs-online.com/designspark/pcb-software

DesignSpark PCB は、プリント回路基板用の無料の電子設計自動化ソフトウェアパッケージです。ソフトウェアは無料ですが、プログラムのロックを解除するには DesignSpark.com に登録する必要があり、作業を開始する前に承認する必要がある広告が表示されます。

背景

DesignSpark PCBは、電子機器販売業者RS ComponentsとEDAソフトウェア開発会社「Number One Systems」のコラボレーションから生まれたもので、長年実績のあるEDA Easy-PCから派生したものです。^[1] 電子設計自動化(EDA)ソフトウェアは、コンピュータ支援設計(CAD)ソフトウェアのサブクラスです。

プロジェクト

プロジェクトは、DesignSpark PCB で設計ファイルを整理するために使用されます。プロジェクトには、無制限の数の回路図シートと 1 つの PCB レイアウトファイルを含めることができます。

概略図

DesignSpark PCB には回路図エディタがあります。回路図は回路図と接続を描くために使用されます。特定のプロジェクトには複数の回路図シートがあり、それらを組み合わせて完全な設計を形成することができます。

追加できる便利なサードパーティライブラリがいくつかあります。

PCBレイアウト

回路図は、PCB ウィザードを使用して PCB レイアウトファイルに変換されます。次に、PCB レイアウトエディタを使用して、プリント回路基板の物理レイアウトを調整します。最終的なプリント回路基板が製造に渡されるまでに、設計は数回繰り返される場合があります。

オートルーター

DesignSpark PCB には、PCB レイアウト上のコンポーネント間にトラックを自動的に配置する自動ルーターが含まれています。コンポーネントを自動配置することもできます。

DesignSpark PCB は、Gerberおよび Excellon ドリルファイルを生成します。これらの標準ファイルはPCB 製造会社に受け入れられ、プリント回路基板の構築に使用されます。
