D54 (プロトコル)

D54 は、舞台照明を制御するために使用されるアナログ照明通信プロトコルです。これは、1970 年代後半に Strand Lighting によって開発され、当初は 384 チャネルを処理するように設計されました。Digital MultipleX DMX (照明)などのより高度なプロトコルも存在しますが、 Strand Lighting の調光装置を備えたロンドンのウエストエンド劇場などの大規模な会場で広く使用され、すべてのレベルをオシロスコープで「確認」できるため、技術者の間で人気がありました。D54 は、DMXとともに、Strand 500 シリーズ コンソールなどのレガシー機器でも引き続きサポートされています。現在では、 DMX (照明) をネイティブ D54 に 変換するには、一般的にプロトコル コンバーターが使用されます。

調光器を制御する際の大きな問題の 1 つは、照明制御ユニットから調光器ユニットに制御信号を送ることです。長年、これは制御ユニットから各調光器に専用の配線を提供することで実現され (アナログ制御)、配線上の電圧を制御ユニットで変化させて調光器の出力レベルを設定していました。1976 年頃、アナログ制御のかさばるケーブル要件に対処するため、英国の Strand の R&D グループは D54 と呼ばれるアナログ多重化制御システムを開発しました (D54 は社内標準番号で、これが一般に認められた名前になりました)。当初は Strand Galaxy (1980) および Strand Gemini (1984) の制御デスクで使用するために開発されました。

768 個の調光器の拡張機能が文書化されていましたが、初期の受信機は 768 個に達する前にロールオーバーする単純なハードウェア カウンターを使用していたため、商用利用は事実上不可能でした。調光器の更新サイクルが長くなると、更新期間も遅くなります。代わりに、後期のコンソールでは複数の D54 ストリームがサポートされました。

D54 は、 AMX192 (別のアナログ多重化プロトコル) が米国で開発されたのとほぼ同時期に英国で開発され、この 2 つのプロトコルは、ほぼこれらの国でのみ使用されていました。

記事の著者注: このプロトコルに関する情報はほとんどないため、以下のデータは検証されておらず、「現状のまま」提供されています。

電気的パラメータ

1) 出力は 0 V から無制限の期間まで短絡耐性があります。2
) 複数の調光器を受信する場合は、終端抵抗器を並列に接続します。たとえば、24 個の調光器の場合は 1 kΩ を使用します。3
) 終端コンデンサは、1 μs の時定数になるように設定します。たとえば、Rt = 1k、Ct = 1,000 pF の場合です。4
) フル レベルは制御システムで調整できます。

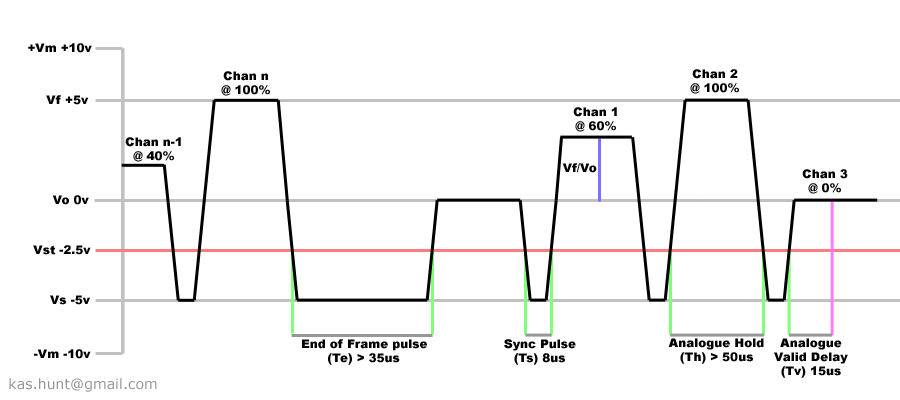

時間パラメータ

実用的なコメント (DMX512 コンソールを Strand EC90 調光器に接続するプロジェクトに取り組んでいるときに発見):

1) フレームは 0 ボルト (> 50us、つまりチャネル時間) で始まり、その後に同期パルス、(チャネル 1) 値などが続き、全体 (384 チャネル) を伝えます。つまり、0 値のチャネルを送信し、次に 384 チャネル値を送信します。この最初の 0 値のチャネルは開始コードとして機能します。

2) 同期パルスが 10 us 以上の場合、すべて正常に動作します。

3) DMX512 とは異なり、使用するチャンネル数に合わせてフレームを短縮することはできません。384 チャンネル全体と開始値 0 のチャンネルを送信する必要があります。

これらのコメントも、Strand EC90 調光器を使用した実際のプロジェクトから得られたものです。
