電気計測における精度等級

電気工学における精度とは、測定機器の誤差許容範囲を表す数値である。

測定機器には精度等級がラベル付けされています。この数値は、フルスケール偏向に対する測定機器固有の誤差の割合です。たとえば、精度等級が2の場合、フルスケール100ボルトの読み取り値で2ボルトの誤差があることを意味します。^{[ 1 ]}

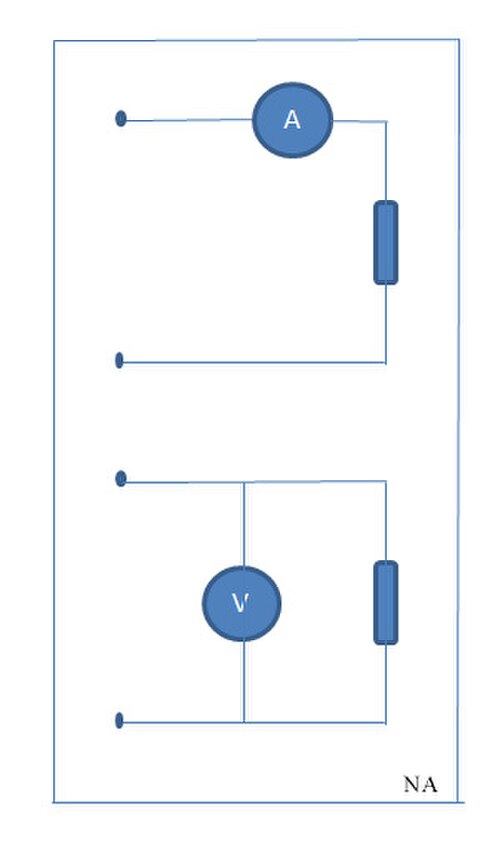

電気工学では、電流や電圧などの特性は、電流計、電圧計、マルチメーターなどで測定できます。電流計は負荷と直列に接続されるため、負荷と電流計には同じ電流が流れます。電圧計は負荷と並列に接続されるため、負荷の2つの端子間の電圧は電圧計の2つの端子間の電圧と等しくなります。理想的には、測定装置は回路パラメータに影響を与えないはずです。つまり、電流計の内部インピーダンスはゼロ（電流計に電圧降下がない）、電圧計の内部インピーダンスは無限大（電圧計に電流が流れない）であるべきです。しかし実際には、電流計は低いもののゼロではないインピーダンスを持ち、電圧計は高いものの無限大ではない内部インピーダンスを持っています。そのため、測定パラメータは測定中に多少変化します。

Vを電源の電圧（起電力）、Rを負荷の抵抗、rを電流計の抵抗とする。負荷を流れる電流はIである。

${\displaystyle I={\frac {V}{R}}}$

電流計が負荷と直列に接続されている場合、電流 I ₂は

${\displaystyle I_{2}={\frac {V}{R+r}}}$

測定装置によって生じる差は、

$\displaystyle \Delta I=I-I_{2}={\frac {V\cdot r}{R^{2}+R\cdot r}}\approx {\frac {V\cdot r}{R^{2}}}}$

差分と実際の値の比率は^{[ 2 ]です。}

$\displaystyle {\frac {\Delta I}{I}}\approx {\frac {r}{R}}}$
