ケーシングハンガー

石油生産において、ケーシング ハンガーは、坑口アセンブリの一部で、ケーシング ストリングを坑井に降ろすときに支えるものです。ケーシングが適切に配置されていることを確認するために役立ちます。ケーシング ストリングが坑井に引き込まれると、ケーシング ハンガーによって吊り下げられます。ケーシング ハンガーは、ケーシング スプール内の着地肩部に置かれます。ケーシング ハンガーは、ケーシングの全重量を支え、ケーシング ハンガーとスプールの間を密閉するように設計する必要があります。

ケーシング ハンガーは、たとえば「Pos-Grip」方式のように、坑口の穴を放射状に変形させることによって坑口内に吊り下げることもできます。

これは、井戸内の個々のケーシング ストリングを支えるために設置されます。これはランディング ベースまたはケーシング ヘッドと呼ばれます。これは通常、表面ケーシング ストリングの上部に溶接またはねじ止めされます。表面ケーシングは、吊り荷重を地面に伝える井戸の基礎杭として機能します。ケーシング ヘッドにはボウルが用意されており、その中にスリップが収まり、ケーシングを所定の位置に固定します。ほとんどのケーシング ヘッドでは、アニュラスで圧力を測定でき、必要に応じてポンプで汲み出したり汲み込んだりできます。ケーシング ストリングとアニュラスの上部は通常密閉されています。

ケーシングハンガーの最も一般的なサイズは13です+3 ⁄ 8 インチ (340 mm) で、2014 年だけで世界中で 155,000 台以上のユニットが設置されました。

2015 年を通じて油田産業が縮小したため、この数字は 120,000 ユニット弱にまで減少し、そのうち 36,822 個が「Pos-Grip」ケーシング ハンガーでした。

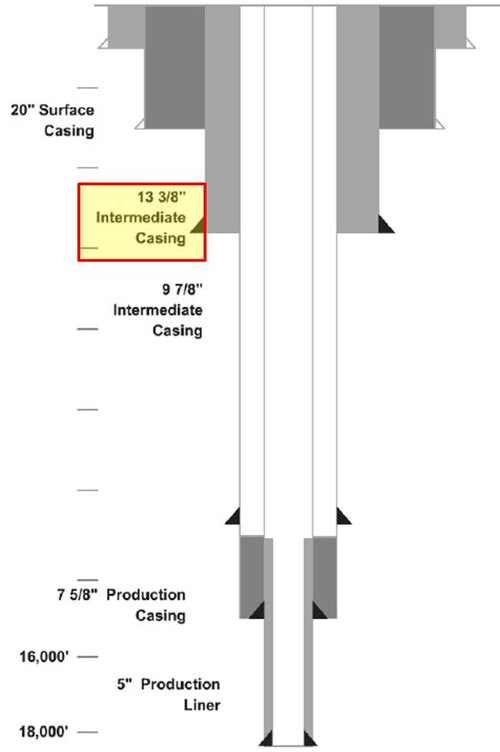

中間ケーシングまたは保護ケーシングは、1本以上のケーシングのストリングです。保護ケーシングは、井戸のより深いところまで掘削するために必要な泥の重量のために、井戸に最も頻繁に設置されます。中間ストリングの一般的なサイズは、7インチ（180 mm）から10インチ（180 mm）です。+3 ⁄ 4 インチ (270 mm) (深い井戸ではそれ以上)。各ストリングはセメントで固定されます。当然、井戸に中間ケーシングのストリングが複数必要な場合は、表面の穴の直径は必要なストリングをすべて通すのに十分な大きさでなければなりません。井戸は下から上に向かって計画されます。井戸の目的によって井戸の底の直径が決まります。井戸が沖合の探査用ワイルドキャットであ​​る場合、井戸の底はロギング ゾンデを収容できる大きさでなければなりません。井戸が非常に生産性の高い油井である場合、7 インチ (180 mm) の生産チューブをより大きな直径のケーシングに設置できます。ガス井戸では、 2 インチの小さなケーシングで十分です。+7 ⁄ 8 インチ（73 mm）チューブセット4個+ケーシングの厚さは3 ⁄ 4 インチ (120 mm) なので、穴は比較的小さいかもしれません。広範囲に調査されていない地質盆地のランク ワイルドキャットの場合、最初の穴は、ケーシングの予備ストリングを 2、3 本設置できるほどの大きさになる可能性があります。
