箇条書きグラフは、スティーブン・フューによって開発された棒グラフの一種です。多くのダッシュボードに見られる従来の温度計チャートやプログレスバーにヒントを得たと思われる箇条書きグラフは、ダッシュボードのゲージやメーターの代替として機能します。箇条書きグラフは、ゲージやメーターの根本的な問題、つまり、通常、表示される情報が少なすぎ、スペースを取りすぎ、役に立たない装飾でごちゃごちゃしているという問題を克服するために開発されました。箇条書きグラフは、単一の主要な指標（たとえば、当年度の累計収益）を特徴とし、その指標を1つ以上の他の指標と比較して意味を深め（たとえば、目標値と比較）、不十分、満足、良好などの定性的なパフォーマンス範囲のコンテキストで表示します。定性的な範囲は、色覚異常のある人でも識別できるように、またダッシュボードでの色の使用を最小限に抑えるために、単一の色相のさまざまな強度で表示されます。

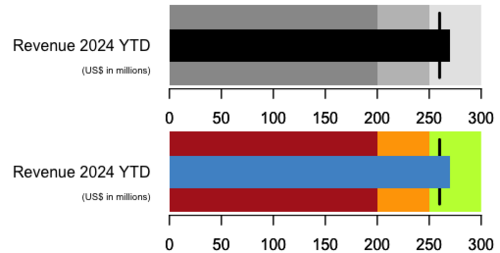

マルコ・トルキアーノ氏が開発したbulletgraph()関数を使用すれば、R（プログラミング言語）でバレットグラフを作成できます。以下は、bulletgraph()関数を使用して白黒およびカラーのバレットグラフを作成するRコードの例です。
> # M. Torchiano (http://softeng.polito.it/software/R/BulletGraph.R) によるバレットグラフ関数を R スクリプトにコピーします> par ( mfrow = c ( 2 , 1 ), mar = c ( 2 , 9 , . 1 , 1 )) > bulletgraph ( x = 270 , ref = 260 , limits = c ( 0 , 200 , 250 , 300 ), name = "Revenue 2024 YTD" , subname = "(US$ in millions)" , colored = F ) > bulletgraph ( x = 270 , ref = 260 , limits = c ( 0 , 200 , 250 , 300 ), name = "Revenue 2024 YTD" , subname = "(US$ in millions)" , colored = T )
各例について：
箇条書きグラフは水平方向にも垂直方向にも配置でき、複数の指標を一度に比較できるように積み重ねることも可能です。
バレットグラフに関する詳しい情報は、Stephen Few著の書籍『Information Dashboard Design』に記載されています。[ 1 ]
