アボメーター

AVOmeterは、マルチメーターと電気測定器のラインのイギリスの商標です。このブランドは現在、 Megger Group Limitedが所有しています。最初のAvometerは、1923年にAutomatic Coil Winder and Electrical Equipment Co.によって製造され、直流電圧、直流電流、抵抗を測定しました。^[1] このシリーズでおそらく最もよく知られているマルチメーターは、1951年5月から2008年までさまざまなバージョンが製造されたモデル8です。最後のバージョンはMark 7でした。

このマルチメーターは、会社のロゴに「アンペア」、「ボルト」、「オーム」の頭文字が使われていることから、単にAVOと呼ばれることがよくあります。この設計コンセプトは、1923 年にオリジナルの AVO メーターが導入された当時、ロンドンの郵便局工場部門の上級役員であった郵便局のエンジニア、ドナルド マカディーによるものです。

オリジナルの AVOmeter は、直流電流 (0.12、1.2、12 A の 3 つの範囲)、直流電圧 (12、120、600 V の 3 つの範囲)、抵抗 (単一範囲、0 - 10,000 オーム、中間スケール 225 オーム) を測定するように設計されました。すべての範囲は、機能と範囲値の両方を設定する単一のロータリー スイッチで選択できます。2 番目のスイッチは、機器と直列にレオスタットを回路に接続し、テスト対象のデバイスとメーターを流れる電流を制御するために使用できます。ムーブメントはフルスケールの偏向に 12 mA を消費し、ムーブメントと永続的に並列に「ユニバーサル シャント」を使用して、入力端子のフルスケール電流を 16.6 mA に増加させました。これは、1 ボルトあたり 60 オームに相当します。ナイフ エッジ ポインターと視差防止ミラーが装備されていました。

^{追加の特許はチェコスロバキア（1923年）、 [2]}オーストリア、^[3]フランス、^[4]ドイツ、^[5]スイス^[6] （1924年）で取得されました。1926年には米国特許^[7]が続きました。

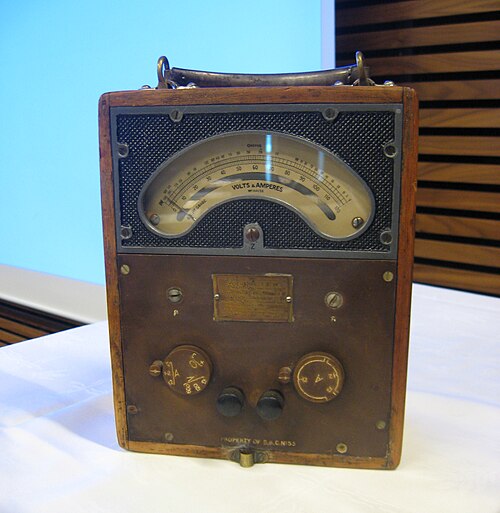

オリジナルの AVOmeter のケースは、櫛目継ぎのオーク材の箱で、前面下部はエボナイト製でした。前面パネルの上部は鋳造アルミニウムでした。

約 3 年間の製造期間を経て、販売量は機器の再設計を正当化するのに十分なものとなり、フルスケール電流が 6 mA のムーブメントを搭載しました。再設計されたメーターは 13 の範囲を持ち、特徴的な「腎臓」形の窓を備えた一体型フェノール樹脂成形品で構築されました。背面ケースは深絞りアルミ缶で、背面には操作手順の概要が記載されていました。これは、将来のすべての AVO メーターの特徴です。ムーブメントは当初、ムーブメントの背面のサポートに半田付けされたヒューズとして機能するように選択された短いワイヤーで保護されていました。後のバージョンでは、前面パネルに較正済みのねじ込み式ヒューズが装備されました。

1920年代後半に酸化銅整流器が利用可能になった後、1931年に直流と交流の両方の電圧電流範囲を備えた20範囲の「ユニバーサル」バージョンのAVOメーターが導入されました。^{[8] [9]} 多くの同様のマルチメーター設計とは異なり、短命だった「高抵抗（HR）AVOメーター」（1948年 - 1951年頃）を除くすべてのユニバーサルAVOメーターは、モデルに応じて最大10Aまたは12A（AC）を測定できました。

1933年から、ユニバーサルAVOメーターの電圧と電流の範囲は、デュアル感度移動回路を組み込むことで2倍になりました。^[10] より高い感度は、÷2（2で割る）とマークされた押しボタンスイッチで選択され、ポインターの表示が半分になることを意味します。モデル8では、この機能は使用されませんでしたが、押しボタンは可動コイルの偏向方向を反転するために保持されました。

AVOmeter の設計上の特徴は使いやすさであり、この目的のために、すべての測定は一般に 2 つの入力端子のみを使用して行うことができました。ただし、AVOmeter HR には、対応する 1000 V 範囲を使用する追加の 2500 V (AC) および (DC) 範囲があり、フロント パネルの上部隅にある 2 つの追加端子を介して接続されていました。この機能はモデル 8 に引き継がれ、モデル 9、Marks II および IV、およびモデル 8 Mark V では、1 - 3 - 10 範囲のシーケンスに合わせて 3000 V に増加されました。モデル 8 Marks 6 および 7 では、当時の安全基準への準拠に関する懸念から、3000 V 範囲は削除されました。これにより、高電圧乗算器抵抗器がなくなることで、大幅なコスト削減にもつながりました。

抵抗計として、モデル 8 Mark II は 1 Ω から 20 MΩ までを 3 つの範囲で測定します。この機器の精度は、DC 電流範囲でFSDの ±1% 、DC 電圧範囲で FSD の ±2%、すべての AC 範囲で FSD の ±2.25%、抵抗範囲で読み取り値の ±5% (中央スケールのみ) です。^[11]フルスケール偏向時の最大電流引き込みは 50 μA (1 ボルトあたり 20,000 オームに相当) で、ほとんどの場合、メーターによる回路負荷による電圧測定誤差を許容レベルまで低減するのに十分です。

AVOmeter の設計には、AC と DC のレンジが同時に選択されるのを防ぐ電気的インターロックが組み込まれています。^[12]たとえば、AC スイッチが「DC」の位置に設定されている場合を除き、DC レンジ (電流または電圧) のいずれも接続できません。モデル 8 では、AC スイッチの矢印が垂直の位置です。同様に、AC レンジを使用するには、DC スイッチを「AC」の位置にする必要があります。

DC スイッチを「AC」の位置に、AC スイッチを「DC」に設定すると、電流は計器に流れません。ただし、移動コイル計器が輸送中に大きな衝撃を受ける可能性がある場合は、端子間に接続された太いゲージのワイヤを使用して移動コイルを短絡し、動きを減衰させることをお勧めします。以前の Avometer では、入力端子を短絡し、最も感度の高い直流範囲を選択することでこれを行うことができます。モデル 8 Mark V、6、および 7 には、DC スイッチの「OFF」位置が用意されており、メーターの端子が切断され、移動コイルが短絡されます。

1936年以降に設計されたAVOメーターには、可動コイルフレームが前方または後方のスプリングエンドストップに当たることで作動する過負荷カットアウトが装備されていました。^[13]モデル7は、エンドストップカットアウトを使用した最初のタイプであり、過負荷が発生した場合にポインタがフルスケールの3分の2に達する前にカットアウトを開くことができる加速トリップも備えていました。ただし、加速カットアウトはモデル8では使用されませんでした。マークIIIバージョンから、モデル8の抵抗範囲にはヒューズによる保護が追加され、モデル8マーク6と7のすべての範囲でヒューズ保護が提供されました。

AVO マルチメーターは、英国の製造業、サービス業、研究開発、高等教育の分野でほぼ普遍的でした。また、公共事業、政府機関、英国軍でも広く使用されていました。英国海軍省および空軍省の仕様やその他の顧客向けに、多数の特別バージョンが製造されました。モデル 8 マーク V、6、7 は NATO 仕様を満たすように設計されており、NATO 軍に標準装備されていました。多くの商用および軍事サービス マニュアルでは、電流または電圧の測定値はモデル 7 またはモデル 8 AVO メーターで算出されたと指定されていました。1930 年代後半の広告では、AVO メーターの有用性が計算尺に例えられていました。現在でも、AVO メーターは日常的に使用されています。

モデル7、8、9の初期バージョンには設計上の欠陥があり、輸送中に多くの計器のムーブメントが損傷を受けました。ユーザーは習慣的に、ACスイッチを「DC」に、DCスイッチを「AC」に設定して計器の「スイッチを切る」ことになります。スイッチをこれらの設定にすると、ムーブメントは完全にアンダンピングされます。^[14] 影響を受けた計器の操作マニュアルには、「AC」と「DC」（または「AC」と「DC」の両側の空白の位置）に切り替えてはならないという注意書きが含まれていましたが、その理由は説明されていませんでした。^[15] この問題は、後の計器ではDCスイッチに「OFF」の位置を設けることで解決されました（上図を参照）。

顧客からの需要が継続していたにもかかわらず、機械部品の供給元とのトラブル増加により、2008年に生産が中止された。^[16]工場から出荷された最後のメーターは、AVOmeter Eight Mk 7（シリアル番号6110-610/081208/5166）で、2010年2月にMegger社が開催したコンテストの優勝者に贈呈された。^[17]

汎用マルチメーター

「AVOメーター」 - 1923年から1928年 7つの範囲 直流、直流電圧、抵抗

(DC) AVO メーター - 1928 年から 1939 年、当初は 13 の範囲でしたが、後に「2 で割る」プッシュ ボタン スイッチの使用により 22 の範囲に拡張されました。

ユニバーサル AVO メーター - 1931 年から 1939 年まで、当初は 20 の範囲でしたが、後に「2 で割る」プッシュ ボタン スイッチを使用して 34 と 36 の範囲に拡張され、モデル 40 に置き換えられました。

ユニバーサルAVOメーターモデル40 1939年から1986年頃。36レンジユニバーサルAVOメーターの開発で、自動カットアウトとモデル7と同様の内部構造を組み込んでいます（基本レンジは12Aと1200V、前者はアクセサリの電流シャントで拡張可能）。167オーム/ボルト。^{[18] [19]}

主にラジオや電子機器用の「高感度」メーター

ユニバーサル AVO メーター 50 レンジ 後にモデル 7 として知られる (1936 年から 1986 年頃): 無線サービス用の「高感度」マルチメーター。(基本範囲は 10 A および 1000 V で、前者はアクセサリの電流シャントで拡張可能。力率とワット数のユニットも利用可能)。2 分割ボタンが通常の位置にある場合は 500 オーム/ボルト、2 分割ボタンを押した状態では 1000 オーム/ボルト。^[20]

• AVOmeterモデル8：1951年5月から2008年11月（7マーク）（基本範囲は10A、1000、2500、または3000V（マークによって異なる）。20,000オーム/ボルトDC、1000オーム/ボルトAC。^[21]
• AVOmeterモデル9: 基本的にはモデル8と同様ですが、DCおよびACスイッチの文字表示ではなく国際記号が使用されています（基本範囲は10Aおよび3000V）。20,000オーム/ボルトDC、1000オーム/ボルトAC。^[22]

(モデル 8 と 9 の機能は、モデル 9 が製造中止になった 1972 年のモデル 8 マーク V から統合されました)。

特殊用途マルチメーター

• AVOmeter モデル 12: 自動車用に設計されています。(範囲 3.6 A および 36 A、9 V、18 V、36 V DC、アクセサリ シャントで電流範囲を拡張可能)、9 V、18 V、90 V、360 V (AC)。
• ヘビーデューティー AVO メーター: 単一のセレクター スイッチを備えた小型で頑丈なマルチメーターです。元々は鉄道信号用にグレート ウェスタン鉄道の要請で設計されましたが、1948 年にグレート ウェスタン鉄道が英国鉄道の西部地域になった後に初めて供給されました。後に商用市場向けに代替範囲も販売されました (基本範囲は 10 A および 1000 V)。

「マイナー」モデル

AVOminor (1935 ～ 1952) - 直流電流、直流電圧、抵抗範囲のみを備えた小型の計測器。範囲は、必要なソケットにリード線を差し込むことによって選択されます。

ユニバーサル AVOminor (1936 ～ 1952) - 必要なソケットにリード線を差し込むことで AC および DC 範囲を選択できる小型の計測器。

• AVOマルチマイナー：以前の「マイナー」AVOメーターの代替品。すべての範囲と機能は、1つのロータリースイッチで選択できます。自動保護機能はありません。小型ポータブルテストメーターと同サイズの小型バージョンです。（基本範囲は1A、DCのみ、1000Vで、どちらも外部マルチプライヤとシャン​​トで拡張可能^[23]）。10,000オーム/ボルトDC、1000オーム/ボルトAC。
• クランプメーター: 主に高電流用 (範囲 300 A、600 A、1200 A、150 V、300 V、600 V、すべて AC のみ)。感度は不明です。

上記のすべての電流および電圧範囲は、特に明記しない限り、AC と DC の両方です。

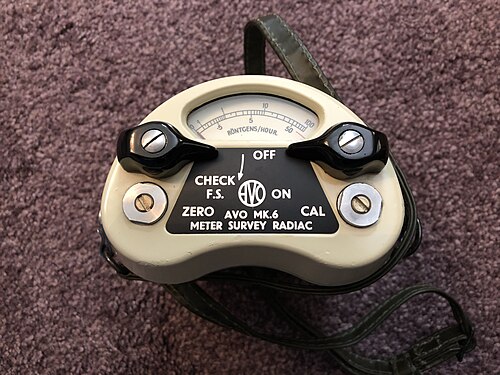

同社は 1950 年代から 60 年代にかけて民間防衛用のガイガーカウンターを製造していました。

自動コイルワインダー＆電気機器株式会社は、バルブ（真空管）テスターのラインを含む他の多くの種類の機器を製造しました。^[24]
