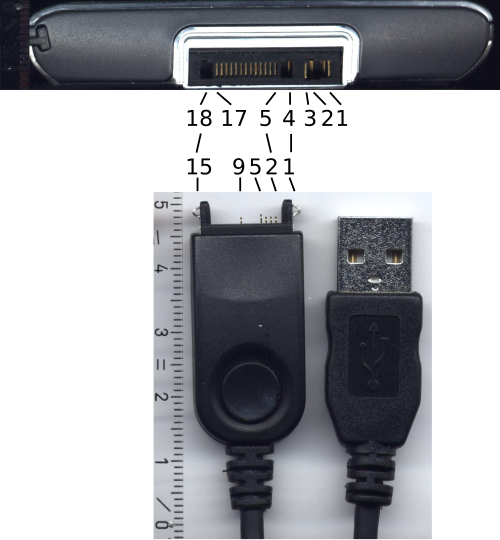

 Palm マルチコネクタのクローズアップ。データ ケーブル コネクタにはホットシンク ボタンが付いています。 | |||
| タイプ | 通信、電源、USB | ||
|---|---|---|---|
| 生産履歴 | |||
| デザイナー | パーム株式会社 | ||
| 廃止 | パームユニバーサルコネクタ | ||
| 一般仕様 | |||
| ピン | 18 | ||
Palmマルチコネクタ( Athena コネクタとも呼ばれる) は、Palm 社が設計した電源、オーディオ、およびデータ インターフェイス コネクタです。
使用
このコネクタは、 LifeDrive、Tungsten E2、Tungsten T5、Treo 650、Treo 680、Treo 700p、Treo 750、Treo 755p、Palm TX、Palm Centroで使用されます。
変更点
Palm, Inc. は、時間の経過とともに使用するコネクタを変更してきました。
- 初期のモデルの中には、モデル固有のコネクタまたはPalm Serialが使用されていたものもありました。
- 一部のモデルは、Palm ユニバーサル コネクタ(2001 ～ 2004 年頃の Palm ハンドヘルドの旧規格)を介して接続されます。
- 一部のマシンでは標準のミニUSBが使用されていました（一部の低予算ハンドヘルド）
- 一部のマシンではマルチコネクタ（palmOneおよびPalmハンドヘルドの新しい標準）が使用されていました。
このコネクタは、デバイスの充電、コンピュータへのデータ転送、 HotSync、オーディオの再生に使用できます。これは、同様の機能を備えながらもオーディオ出力機能を備えていなかった以前のPalm Universal Connectorに代わる新しい標準です。
このポートは外部マイクやGPSユニットへの接続にも使用されます。
仕様
コネクタは 2 つのセクションに分かれています。長い方には右から左に番号が付けられた 13 本のピン (5 から 17) があり、短い方には左 (3)、上 (2)、右 (1) の 3 本のピンがあります。ケーブル シールド コネクタ (4、18) は 13 本のピンの両側にあります。
ピン 10 と 11 は TTL レベルであるため、 RS-232ポートに直接接続することはできません。
意見
マルチコネクタは、ユニバーサルコネクタなどの以前のコネクタに慣れているユーザーから批判を受けています。ユーザーは、ユニバーサルコネクタのケーブル、クレードル、キーボード、スレッド、およびアタッチメントが互換性がなくなったため、それらを交換する必要があることに不満を感じています。また、コネクタが扱いにくく、取り外しが難しく、壊れやすいという批判もあります。
Treo を充電するために必要なのは、+5 V を VDOCK に接続し、0 V (負) を VDOCK_RTN に接続するだけです。
