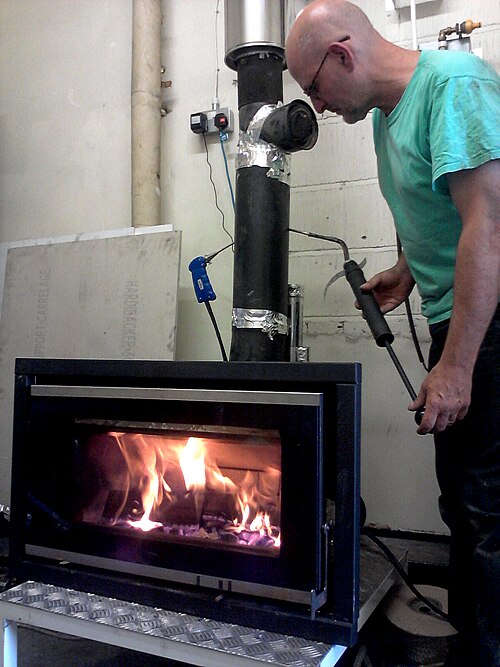

ASTMスモーク ポンプ、または「スポット ポンプ」は、煙の暗色粒子の濃度を評価するための機器です。暖房技術者が、薪ストーブや石油ボイラーなどの燃料燃焼器具からの排出物を評価するのに、非常に広く使用されています (2014 年) 。正確なサイズのシリンダーで構成されており、ぴったりフィットするピストンが引き下げられ、小さなノズルから煙のサンプルが吸引され、ろ紙 ( Whatman No2 ろ紙に相当) に当てられます。これにより、ろ紙上に「スポット」が形成され、その暗さを標準チャートと比較して煙の濃度を示すことができます。
ASTM スモーク ポンプを使用した測定は、米国およびドイツでは法定要件の一部となっています。他の煙測定方法とは異なり、ASTM ポンプは煙の永久的な記録とサンプルを提供します。使用には数秒しかかからないため、一定期間にわたって一連の煙サンプルを提供でき、ボイラーなどを完全な燃焼サイクルにわたって評価し、グラフィック データを収集できます。
このシステムはスポットカラーの濃度を評価するのではなく比較に依存しており、また多数の連続サンプルを採取できるため、信頼性が高いと考えられています。ASTM 規格では、「同じオペレーターが同じ装置を使用して一定の操作条件下で同一の試験材料に対して得た試験結果の差は、長期的には、試験方法の正常かつ正しい操作において、20 件中 1 件のみ、スモークスポット数の半分を超える」と報告されています。
標準
この装置は、アメリカ材料試験協会（ASTM）の規格D2156「煙道ガス中の煙密度の標準試験方法」で定義されており、1965年に初めて発行され、数回改訂され、最近では2018年に改訂されました。[1]
較正
この機器は、技術者に濾紙ストリップ上の暗い点を提供し、それを0から10の番号が付けられた標準の暗さチャートと比較します。0は完全に白、10は完全に黒です。暗さは、 OECD文書「大気汚染の測定方法」 [3 ]に基づく経験的非線形式[2]によって、煙道ガス中の暗い煙粒子の濃度と関連付けることができます。
ここで、
Sd = 紙上の実際の煙の密度（平方センチメートルあたりマイクログラム（mcg）単位）。Ob = 観測された紙の暗さ（割合で表した
もの）（つまり、0 = 白、0.5 = 50% 黒、1.0 = 黒）
