AN/TPS-75

AN /TPS-75は、米国で製造された可搬型のパッシブ電子走査アレイ空中捜索3D レーダーです。当初は TPS-43E2 と呼ばれていました。アンテナは TPS-43 から大幅に新しい設計になっていますが、送信機、受信機プロセッサ、ディスプレイを収容するレーダー バン自体は、古い TPS-43E2 と非常によく似ています。米国では、当初はウェスティングハウス防衛電子部門によって製造され、後にノースロップ グラマンによって買収されました。

AN/TPS-75は、アメリカ空軍が使用する主要な可搬型航空宇宙管制警報（AC&W）レーダーです。^{[n 1] [1]} TPS-75は5メガワットの電力を送信できます。（5メガワットを達成することはほとんど不可能ですが、現実的には約2.8メガワットです）

このレーダーは、1970年に米国で運用が開始されたAN/TPS-43(V)のアップグレードとして開発され、新しい電子機器と新しい超低サイドローブアンテナ(ULSA)が組み込まれています。約67台のTPS-43(V)レーダーが、1988年度からTPS-75(V)規格にアップグレードされました。^[2]

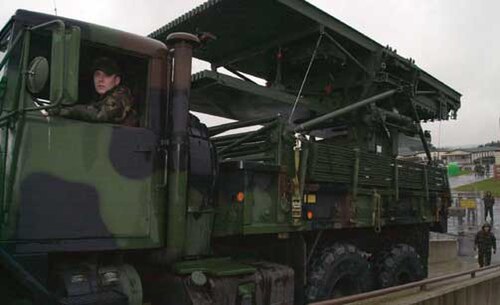

システム全体を分解して 2 台のM939 トラックに積み込み、道路輸送やC-130 ハーキュリーズなどの航空機による移動式航空輸送を行うことができます。レーダー システム全体を「解体」して、わずか数時間で輸送できる状態にすることができます。これは、人員の数、訓練レベル、輸送方法によって大きく異なります。典型的な護送パッケージは、レーダー アンテナを荷台に積んだレーダー バンを牽引する 1 台の 5 トン トラックと、AN/MJQ-1632 400 Hz パワー プラントを牽引する 1 台の 5 トン サポート トラックで構成されます。サポート トラックには、必要に応じてスペア パーツ、燃料タンク、迷彩ネット、その他のロジスティクス アイテムが搭載されます。熱交換器と -18 環境制御ユニット (ECU) は通常、レーダー バンに積み込まれ、輸送されます。

TPS-75 には多くのアドオンがあり、その 1 つは AN/TPS-75 を後方に傾けて大気圏を視認し、長距離弾道ミサイルの探知を支援するものです。^{[引用が必要]}
